Корпус навесной STE с М/П ВхШхГ 500x500x300 мм | R5STE0553 DKC ДКС

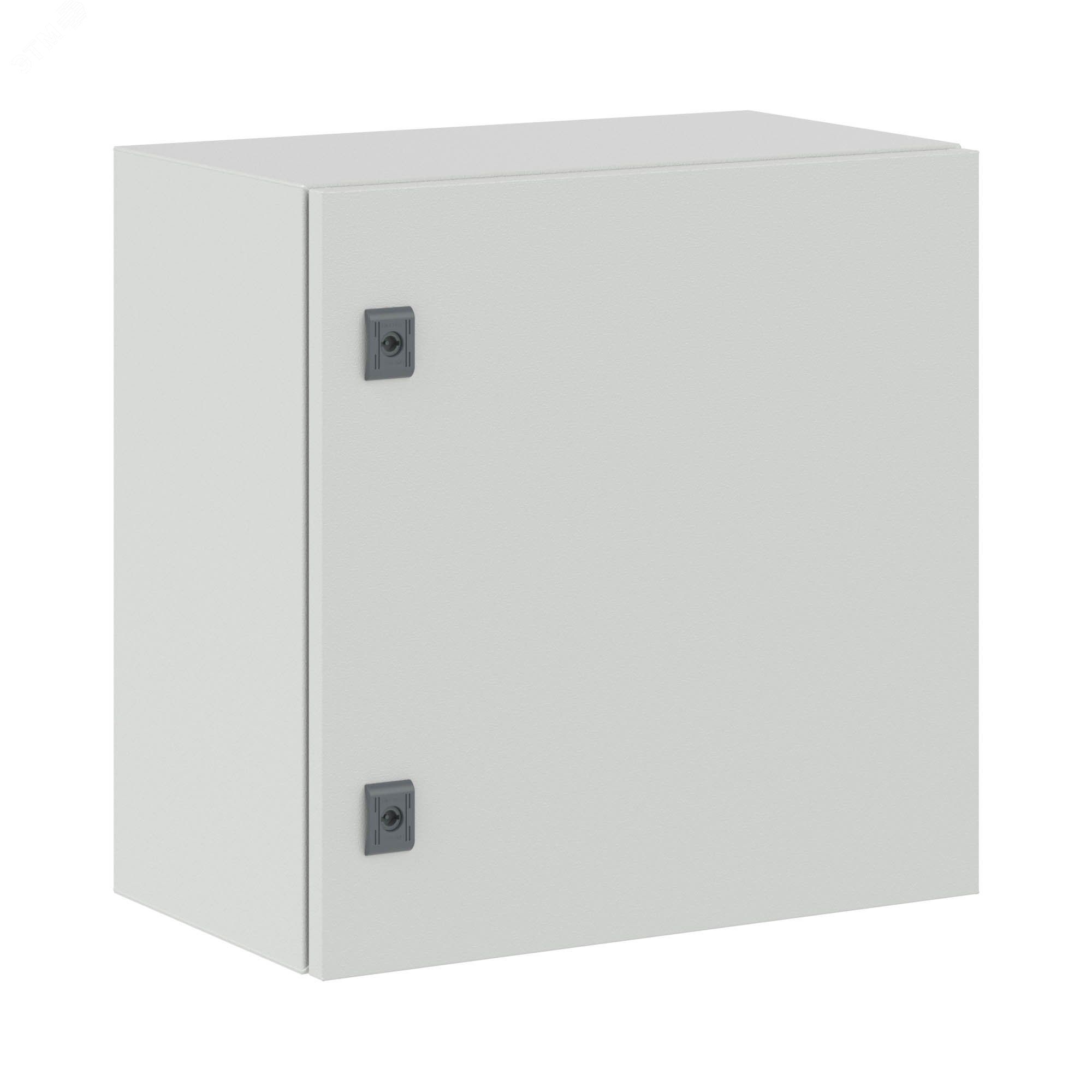

Корпус навесной с монтажной панелью ВхШхГ 500x500x300 мм от DKC (ДКС), артикул r5ste0553, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 500x500x300 мм используется для установки аппаратов автоматизации, контакторов, реле, модулей ввода/вывода, устройств защиты и других элементов электрощитового оборудования. Подходит для внешних и внутренних объектов: насосных станций, уличных щитов управления, пунктов питания освещения, промышленных линий, тепловых пунктов. Благодаря высокой степени защиты и прочности, корпус навесной с монтажной панелью ВхШхГ 500x500x300 мм применяется там, где требуется долговечность и безопасность даже при воздействии пыли, воды, перепадов температур и механических нагрузок.

Технические характеристики

• Габариты: 500×500×300 мм (Ш×В×Г)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Замок: поворотный, двухточечный, с возможностью запирания
• Дверь: реверсивная, со стеклом, вентиляционными отверстиями
• Фланец: сплошной, для ввода кабелей
• Крепление: навесное, на столб, настенное, напольное
• Сертификация: соответствует ГОСТ Р 50827.3-2009
• Цвет: серый

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 500x500x300 мм совместим с любым оборудованием, установленным на DIN-рейках или крепящемся через отверстия на монтажной плате. Панель имеет универсальную разметку - можно крепить устройства как вертикально, так и горизонтально. Для монтажа используются предварительно подготовленные точки крепления на задней стенке. Возможна установка на столб, стену или основание. При настенной установке рекомендуется использовать анкерные болты M8. Кабели вводятся через сплошной фланец - перед монтажом необходимо просверлить отверстия нужного диаметра. Все крепёжные элементы входят в комплект.

Безопасность и стандарты

Корпус навесной с монтажной панелью ВхШхГ 500x500x300 мм соответствует требованиям ГОСТ Р 50827.3-2009. Степень защиты IP66 обеспечивает работу в условиях дождя, песка и грязи. Ударопрочность IK10 гарантирует сохранность внутри при случайных ударах. Наличие заземляющего комплекта позволяет выполнить требование по занулению согласно ПУЭ. Сертифицирован для работы в районах с повышенной влажностью и перепадами температур. Применение порошкового покрытия исключает коррозию и снижает риск возгорания (группа горючести Г1).

Преимущества

• Высокая жесткость конструкции благодаря толстой стали и усиленному фланцу
• Реверсивная дверь - удобство обслуживания с любой стороны
• Защита от взлома и несанкционированного доступа - поворотный замок
• Возможность комбинирования нескольких корпусов в ряд - масштабируемость системы
• Сплошной фланец минимизирует попадание влаги и пыли при вводе кабелей
• Стекло на двери позволяет контролировать состояние приборов без вскрытия
• Вентиляция в двери способствует естественному теплообмену

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68
• Не рассчитан на экстремальные температуры ниже −40C или выше +40C
• Порошковое покрытие может повредиться при грубом обращении - не допускается использование абразивных средств при очистке
• Комплектация некомплектная - не включают оборудование, только корпус и крепеж; все устройства устанавливаются отдельно
• Не подходит для установки в помещениях с химически активной средой - материал не устойчив к кислотам и растворителям

Примеры использования

• Уличный щит управления насосной станцией водоснабжения
• Распределительный пункт освещения парковой территории
• Автоматический щит контроля климатической установки на крыше здания
• Щит управления конвейерной линией на открытом производстве
• Центральный пункт сбора сигналов с датчиков на железнодорожном участке

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной панели вашему оборудованию - разметка универсальная, но требует точного расположения
• Используйте термостойкие кабельные вводы при проходе через фланец - особенно при работе в условиях нагрева
• При установке на столб используйте металлический кронштейн с антикоррозийным покрытием
• При необходимости увеличения объема - несколько корпусов r5ste0553 можно соединить в ряд, соблюдая шаг между ними не менее 100 мм для доступа
• Проверяйте плотность закрывания двери после монтажа - при плохом прилегании может нарушиться степень защиты IP66
• Для длительной эксплуатации в зимний период рекомендуется применять обогревательные элементы внутри корпуса, если температура опускается ниже −30C
