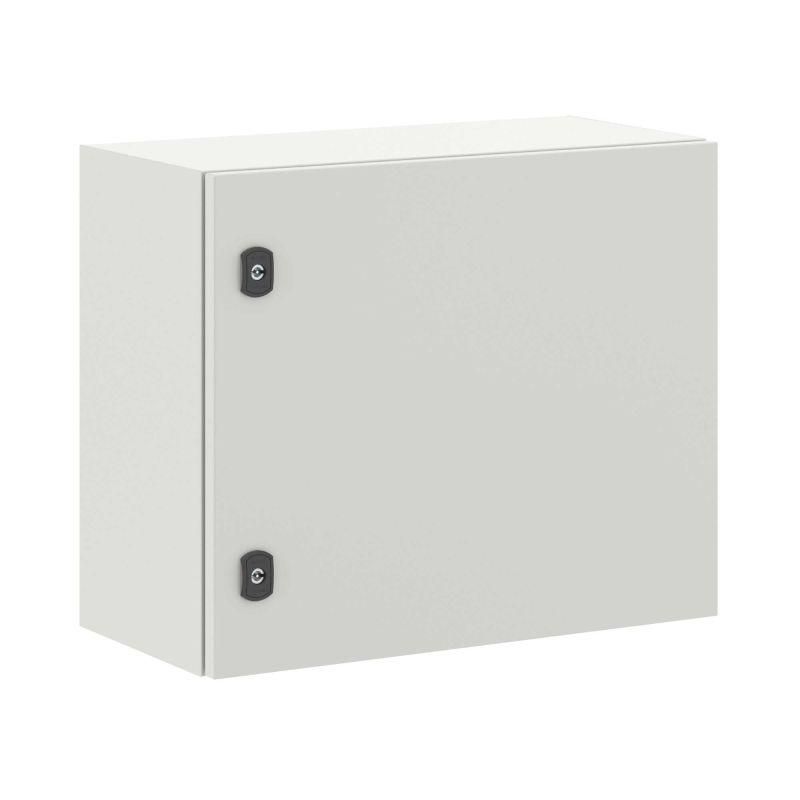

Корпус навесной STE с М/П ВхШхГ 500x600x300 мм | R5STE0563 DKC ДКС

Корпус навесной с монтажной панелью 500x600x300 мм IP66 от DKC (ДКС), артикул r5ste0563, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон. Его прочная стальная конструкция с порошковым покрытием и высокой степенью защиты делает его устойчивым к внешним воздействиям.

Назначение и область применения

Корпус навесной с монтажной панелью 500x600x300 мм IP66 используется для установки аппаратуры автоматизации, реле, контакторов, модулей ввода/вывода, коммуникационных устройств и других элементов электрощитового оборудования. Подходит для наружного монтажа на столбах, стенах, опорах, а также для напольной установки. Применяется в промышленности, на транспорте, в энергетике, на объектах ЖКХ и сельском хозяйстве - там, где требуется защита от пыли, воды, механических ударов и перепадов температур.

Технические характеристики

• Размеры: 500×600×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удары до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C
• Группа горючести: Г1 - самозатухающий материал
• Цвет: серый (RAL 7035)
• Тип поверхности: порошковое покрытие - устойчиво к царапинам и коррозии
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние внутри
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• С задней дверью: да - доступ к тыльной стороне для обслуживания
• Способ монтажа: навесной, настенный, напольный, на столбе
• Возможность соединения в ряд: да - несколько корпусов можно объединить в единую систему

Совместимость и монтаж

Корпус навесной с монтажной панелью 500x600x300 мм IP66 легко монтируется любым из четырех способов: на стену, на столб, на пол или на специальные кронштейны. Для крепления на столбе предусмотрены подготовленные отверстия. Настенная установка требует предварительного сверления с учетом габаритов и веса корпуса (более 20 кг с оборудованием). Соединение в ряд возможно через совпадающие кромки - при этом сохраняется целостность степени защиты. Монтажная панель имеет универсальную разметку под DIN-рейки и крепления стандартного размера. Фланец для ввода кабелей - сплошной, с возможностью последующего просверливания отверстий под нужный диаметр.

Безопасность и стандарты

Корпус соответствует требованиям EN 50102 (ударопрочность IK10), ГОСТ Р 51317 (IP66), а также нормам для работы в агрессивных средах. Климатические исполнения УХЛ1 и ОМ2–ОМ3 обеспечивают безопасную работу в регионах с суровым климатом. Комплект заземления встроен - провода уже подключены к корпусу, что исключает риск некорректного зануления. Все металлические части корпуса и монтажной панели имеют равнопотенциальное соединение.

Преимущества

• Высокая жесткость конструкции благодаря толщине стали 1,5 мм и усиленному фланцу
• Порошковое покрытие не трескается и не выгорает на солнце
• Реверсивная дверь - удобство при ограниченном пространстве вокруг
• Защита IP66 гарантирует работоспособность даже во время сильного дождя или мойки
• Возможность одновременного использования застекленной и вентилируемой двери - контроль + теплообмен
• Система заземления в комплекте - экономия времени при монтаже
• Соединение в ряд - масштабируемость системы без потери герметичности

Ограничения применения

Не рекомендуется использовать корпус в местах постоянного погружения в воду - IP66 не предусматривает длительного подводного положения. Также не следует применять в средах с агрессивными химическими веществами (например, кислоты, щелочи, растворители), так как порошковое покрытие не рассчитано на такие нагрузки. Температура ниже −50C или выше +50C может вызвать деформацию материалов или выход из строя внутреннего оборудования. Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожной платформе
• Автоматический щит освещения на автостоянке
• Контрольный шкаф для датчиков на тепломагистрали
• Электрооборудование на сельскохозяйственных комплексах

Практические советы

• Перед монтажом проверьте, чтобы отверстия под кабели были расположены в соответствии с направлением ввода - фланец можно доработать болгаркой.
• Из-за большого веса (до 25 кг с панелью) используйте два человека при установке на стену или столб.
• При соединении нескольких корпусов в ряд соблюдайте одинаковый уровень крепления - иначе возникнет перекос и потеря герметичности.
• Для частого обслуживания выбирайте вариант с застекленной дверью - снижается необходимость вскрытия корпуса.
• Убедитесь, что посадочные места под DIN-рейки на монтажной панели соответствуют вашему оборудованию - разметка универсальная, но не все устройства подходят по ширине.
• Артикул r5ste0563 - это часть серии RAM block от DKC; аналоги других брендов могут отличаться по форме креплений и толщине стали.
