Корпус навесной STH с М/П из нержавеющей cтали AISI316 ВхШхГ 300x400x150 мм, без фланца | R5STH0341-316 DKC ДКС

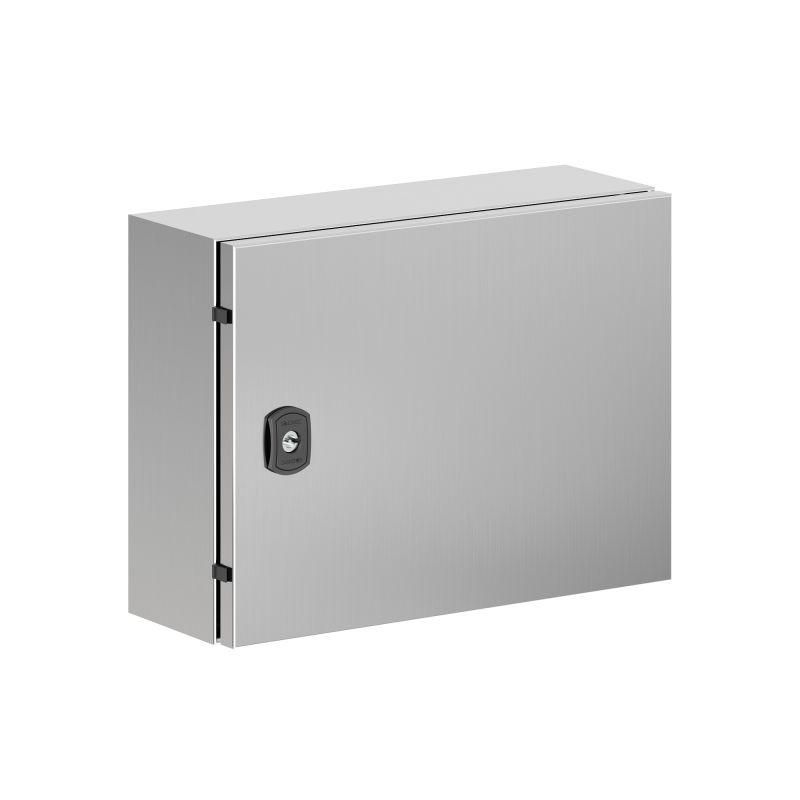

Корпус навесной из нержавеющей стали AISI316 ВхШхГ 300x400x150 мм, без фланца серии STH DKC - герметичный металлический кожух для защиты электронного оборудования в агрессивных условиях. Артикул r5sth0341-316 подходит для монтажа на внешних стенах, опорах и в помещениях с повышенной влажностью, особенно там, где есть риск коррозии.

Назначение и область применения

Этот корпус предназначен для размещения устройств автоматизации, управления, коммуникаций и распределения электроэнергии. Подходит для установки в местах с экстремальной средой: побережья, порты, химические производства, пищевые цеха, объекты с частыми мойками, а также на открытом воздухе. Благодаря материалу AISI 316 и защищённому дизайну, он выдерживает воздействие солёного тумана, кислот, щелочей и других агрессивных веществ.

Технические характеристики

• Размеры: 300×400×150 мм (высота × ширина × глубина)
• Материал корпуса и двери: нержавеющая сталь AISI 316 (1.4401), толщина 1,5 мм
• Монтажная панель: оцинкованная сталь, толщина 1,8 мм
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и атмосферных осадков
• Группа горючести: HГ - самозагасаемый материал, не поддерживающий горение
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Дверь: одна, реверсивная, застеклёная, вентилируемая, с литым силиконовым уплотнителем
• Поверхность: необработанная - матовая, без покраски или полировки
• Фиксация: поворотный замок, комплект заземления (без проводов)

Совместимость и монтаж

Корпус можно устанавливать несколькими способами: на вертикальную стену, на столб, на полу или встроить в стену. Для всех вариантов предусмотрено настенное крепление. Возможна сборка в ряд - несколько корпусов можно соединить между собой, формируя единый модульный блок. Монтажная панель позволяет закрепить оборудование внутри с помощью болтов или DIN-рейки. Отсутствие фланца требует точного соблюдения условий герметизации при проходках кабелей через специальные вводы (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям IEC 62208 (для корпусов электротехнических устройств) и EN 60529 (классификация степеней защиты IP). Класс IK10 обеспечивает механическую безопасность против преднамеренных или случайных ударов. Горючесть класса HГ снижает риск возгорания при аварийном перегреве. Сертификация на климатические условия УХЛ1 и ОМ2/ОМ3 гарантирует надёжную работу в суровых регионах России и стран СНГ.

Преимущества

• Высокая коррозионная стойкость благодаря AISI 316 - лучше, чем обычная AISI 304, в контакте с хлоридами и морской водой
• Защита IP66 и IK10 обеспечивают долговечность даже в самых жестких условиях
• Реверсивная дверь удобна при ограниченном доступе - её можно открывать влево или вправо
• Вентилируемая дверь с сеткой предотвращает запотевание внутреннего пространства
• Застеклённая дверь даёт возможность визуального контроля состояния оборудования без вскрытия
• Сейсмостойкость делает корпус подходящим для регионов с активной сейсмикой

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP66 не равен IP68
• Не имеет встроенного терморегулирования; при высоких нагрузках требуется принудительная вентиляция или теплообменник
• Не содержит кабельных вводов - необходимо докупать их отдельно (например, M20 или G½)
• Не рекомендован для установки в зонах с постоянным воздействием открытого пламени или сварочных работ
• Необработанная поверхность требует осторожности при обращении - возможны царапины, которые не влияют на функциональность, но могут эстетично отличаться от окрашенных аналогов

Примеры использования

• Автоматизация насосных станций на берегу моря
• Щиты управления конвейерными линиями на пищевых заводах
• Распределительные устройства на нефтегазовых платформах
• Контроллеры видеонаблюдения на улице в солёном климате
• Аппаратура связи на железнодорожных путях в районах зимней обработки реагентами

Практические советы

• Перед монтажом проверьте совпадение посадочных отверстий на стене с размерами корпуса - глубина 150 мм требует свободного пространства назад
• Для герметичности используйте кабельные вводы с резиновыми уплотнителями и затягивайте их плотно - любая щель снижает уровень защиты IP66
• Заземление обязательно: хотя комплект поставки включает элементы заземления, сами провода придётся протянуть самостоятельно
• При групповой установке нескольких корпусов в ряд учтите тепловыделение каждого - необходим минимальный зазор 5–10 мм между соседними единицами
• Чистку выполняйте мягкой тряпкой и нейтральным моющим средством - абразивы и кислоты повредят поверхность AISI 316
• Корпус серии STH DKC совместим с другими изделиями этой же серии - легко найти замену или дополнение при ремонте
