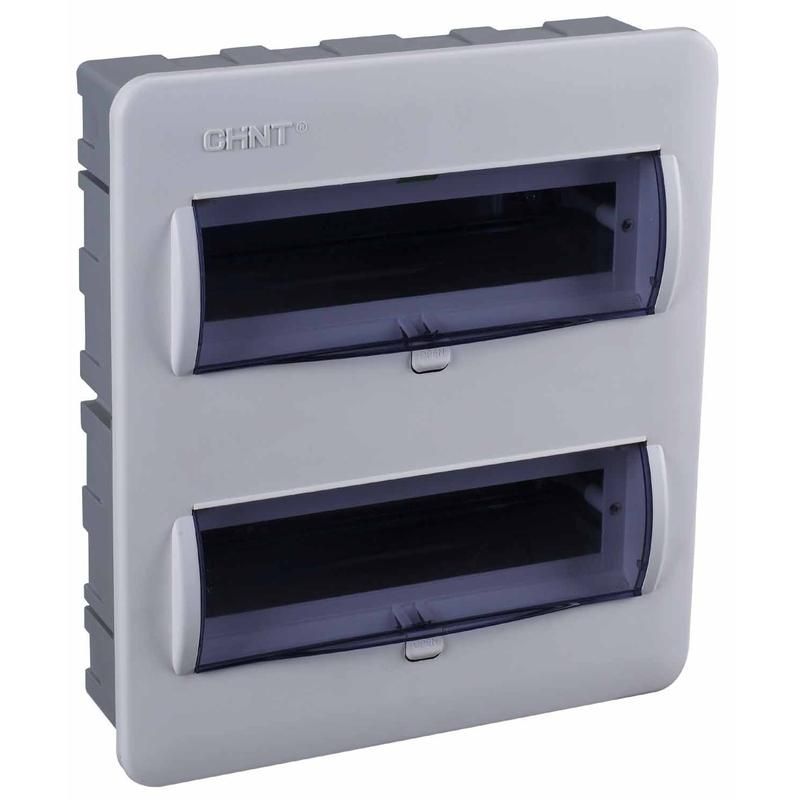

Корпус пластиковый модульный с неоновым индикатором 24 мод 2 ряд NX8-24 IP30 (R) | 216037 CHINT

Корпус пластиковый модульный 24 модуля 2 ряда IP30 от CHINT (артикул 216037) - это скрытый распределительный щиток для установки внутрь стены, предназначенный для размещения автоматических выключателей, УЗО и других модульных устройств. Корпус NX8 обеспечивает надежную физическую защиту оборудования, удобство обслуживания и визуальный контроль благодаря прозрачной крышке.

Назначение и область применения

Корпус NX8 предназначен для сборки электрических щитов в жилых, офисных и промышленных помещениях. Подходит для монтажа встроенных систем управления освещением, бытовой автоматикой, слаботочным оборудованием и силовыми цепями. Благодаря внутреннему монтажу и эстетичному дизайну идеально вписывается в интерьеры с отделкой стен гипсокартоном, бетоном или штукатуркой.

Технические характеристики

• Количество модулей: 24 (по 18 мм каждый)
• Количество рядов: 2
• Степень защиты: IP30 - защита от твердых предметов крупнее 2,5 мм, но не от воды
• Материал корпуса: пластик с металлическим каркасом для прочности
• Глубина монтажа: 105 мм
• Тип крышки: закрытого типа, прозрачная, с самоблокировкой в открытом положении
• Цвет: 9003 RAL (серебристо-серый)
• Способ монтажа: внутренний/скрытый
• Запор: защелка для быстрого доступа
• Наличие DIN-рейки: да (стандартная, для модулей 18 мм)
• Встроенные зажимы: для подключения нулевого и защитного заземляющего проводников
• Индикатор: встроенный неоновый светодиод для отображения наличия напряжения

Совместимость и монтаж

Корпус NX8 совместим с любыми модульными устройствами шириной 18 мм, соответствующими стандартам МЭК. Для монтажа требуется подготовить нишу в стене глубиной не менее 105 мм. Рекомендуется использовать перфоратор с насадкой для выбуривания прямоугольного отверстия. После установки корпуса в нишу крепление осуществляется через предварительно установленные анкеры или шурупы в бетон/кирпич. Прозрачная крышка легко открывается и удерживается в открытом состоянии без дополнительных фиксаторов.

Безопасность и стандарты

Корпус NX8 соответствует требованиям международных стандартов МЭК для модульного электрооборудования. Наличие встроенных зажимов для N и PE снижает риск некорректного подключения заземления. Прозрачная крышка позволяет контролировать состояние контактов без вскрытия, что повышает безопасность при профилактике. IP30 не обеспечивает защиту от влаги - применение допускается только в сухих помещениях.

Преимущества

• Прозрачная крышка с самоблокировкой - удобно проверять и обслуживать устройства без полного снятия крышки
• Неоновый индикатор показывает наличие напряжения на входе - помогает определить работоспособность системы перед работой
• Металлический каркас усиливает жесткость корпуса, предотвращая деформацию при нагрузках
• Встроенные зажимы для N и PE ускоряют монтаж и исключают необходимость дополнительных клемм
• Фиксация на защелке - быстрый доступ без инструментов
• Поддержка комплектации по заказу - можно получить готовые решения с нужным набором аппаратов

Ограничения применения

• IP30 не защищает от влаги - нельзя использовать в сырых помещениях (ванная, баня, подвал без гидроизоляции), на улице или в производственных зонах с высокой влажностью
• Рассчитан только на модули шириной 18 мм - не подходит для устройств 9 мм без адаптеров
• Максимальная глубина 105 мм - не все мощные автоматы или преобразователи поместятся, особенно с большими радиаторами
• Не имеет вентиляционных отверстий - не рекомендован для помещений с высокой тепловой нагрузкой без принудительного охлаждения

Примеры использования

• Распределительный щиток в квартире для групп освещения, розеток и кондиционера
• Шкаф управления в офисном помещении с УЗО, автоматами и счетчиком
• Встраиваемый щиток в домашней автоматизации для управления светом, шторами и терморегуляцией
• Аппаратный шкаф в малом производстве для управления насосами и вентиляторами

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 105 мм, плюс 5–10 мм на зазор для проводов
• При использовании нескольких корпусов рядом соблюдайте минимальный интервал 10 мм между ними для теплоотвода
• Не используйте корпус для установки устройств выше 24 модулей - даже если они “влезут”, это нарушит нормы сборки
• При замене модулей отключите питание - индикатор показывает наличие напряжения, но не гарантирует отсутствие потенциала на выходе
• Для долговечности не затягивайте кабельные зажимы слишком сильно - это может повредить изоляцию проводов
