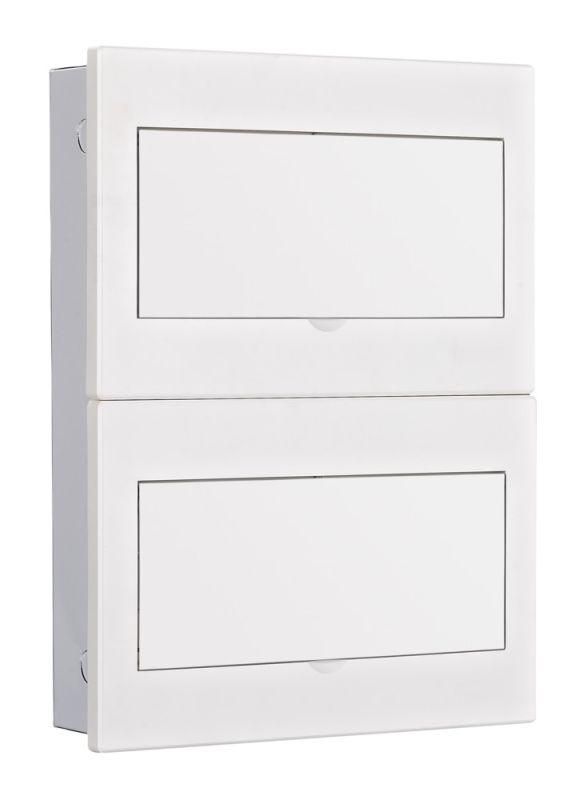

Корпус встраиваемый бел. дв. 2 ряда 26 мод. IP41 ЩРВ-М | 31106DEK DEKraft APC

Корпус встраиваемый с дверью 2 ряда 26 модулей IP41 ЩРВ-М от DEKraft - надёжное решение для скрытой установки модульного оборудования в стенах. Артикул 31106dek подходит для распределительных щитов в жилых и коммерческих объектах, где важны компактность, безопасность и долгий срок службы.

Назначение и область применения

Корпус встраиваемый с дверью 2 ряда 26 модулей IP41 ЩРВ-М предназначен для монтажа автоматических выключателей, УЗО, реле, контакторов и других модульных устройств шириной 18 мм. Подходит для установки в стену в помещениях с нормальными условиями эксплуатации - квартирах, офисах, административных зданиях, небольших производственных участках. Используется там, где требуется защита от случайного прикосновения и ограниченная защита от твёрдых предметов.

Технические характеристики

• Тип: встраиваемый корпус с двумя дверями
• Количество рядов: 2
• Количество модулей: 26 (по 18 мм каждый)
• Ширина: соответствует 26 модулям
• Глубина монтажа: 78 мм
• Материал корпуса: передняя часть и дверцы - негорючий ABS-пластик; основание - холоднокатаная сталь
• Цвет: белый (RAL 9003)
• Степень защиты: IP41 - защита от твёрдых предметов больше 1 мм и капель воды, падающих вертикально
• DIN-рейка: две, установлены внутри
• Крепление шин: есть держатели для N- и PE-шин
• Заземление: предусмотрена шпилька для подключения заземляющего провода
• Вводы: выштампованные отверстия для пропуска кабелей
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус встраиваемый с дверью 2 ряда 26 модулей IP41 ЩРВ-М полностью совместим с модульным оборудованием брендов DEKraft и SE (Systeme Electric). Монтаж выполняется в подготовленную нишу в стене. Глубина 78 мм требует учёта толщины отделочных материалов - рекомендуется оставлять запас минимум 5–10 мм. Для фиксации используйте анкеры или саморезы через отверстия в задней стенке. Съемная рама позволяет легко собирать и обслуживать внутреннюю начинку до установки в стену. Дверцы фиксируются в верхнем положении - удобно при работе с проводами.

Безопасность и стандарты

Конструкция корпуса ЩРВ-М соответствует требованиям безопасности для электроустановок: негорючий ABS-пластик предотвращает распространение пламени, металлическая база обеспечивает механическую прочность. IP41 защищает от попадания инструментов, проводов и крупной пыли, а также от вертикально падающих капель воды - этого достаточно для помещений без повышенной влажности. Наличие шпильки заземления гарантирует правильное подключение системы TN-S/TN-C-S.

Преимущества

• Удобство сборки благодаря съёмной раме - можно заранее смонтировать всё оборудование вне стены
• Выштампованные вводы снижают время монтажа - не нужны дополнительные проходные элементы
• Пластиковое стекло на дверцах даёт возможность визуального контроля состояния устройств без открывания
• Изоляция материала исключает риск возникновения потенциала на корпусе
• Стойкость к вибрации делает корпус подходящим для мест с постоянной нагрузкой - например, рядом с насосами или вентиляционными системами

Ограничения применения

Корпус встраиваемый с дверью 2 ряда 26 модулей IP41 ЩРВ-М не предназначен для установки во влажных, сырых или наружных условиях - степень защиты IP41 недостаточна для воздействия брызг, струй воды или высокой влажности. Также не следует использовать в средах с агрессивными химическими веществами или частыми перепадами температур ниже 0C и выше +40C. Не подходит для промышленных цехов с высокой запылённостью или возможностью попадания жидкостей.

Примеры использования

• Электрощит в квартире - для групп освещения, розеток, УЗО
• Щит управления в офисном помещении - для реле времени, терморегуляторов
• Распределительный щит в маломагазине - для автоматов и счётчиков
• Подключение бытовых приборов в кухне или санузле (при условии отсутствия прямого контакта с водой)

Практические советы

• Перед монтажом проверьте глубину ниши - 78 мм - и убедитесь, что она свободна от труб и проводов
• Не забудьте подключить заземляющий провод к шпильке - это обязательное требование ПУЭ
• При использовании двухрядной схемы распределяйте нагрузочные автоматы и УЗО по разным рядам для удобства обслуживания
• Пластиковое стекло на дверцах легко протирается - регулярная чистка сохраняет видимость индикации
• Артикул 31106dek - единственный вариант в серии ЩРВ-М Lite с такой глубиной и количеством модулей - не путайте с другими модификациями
