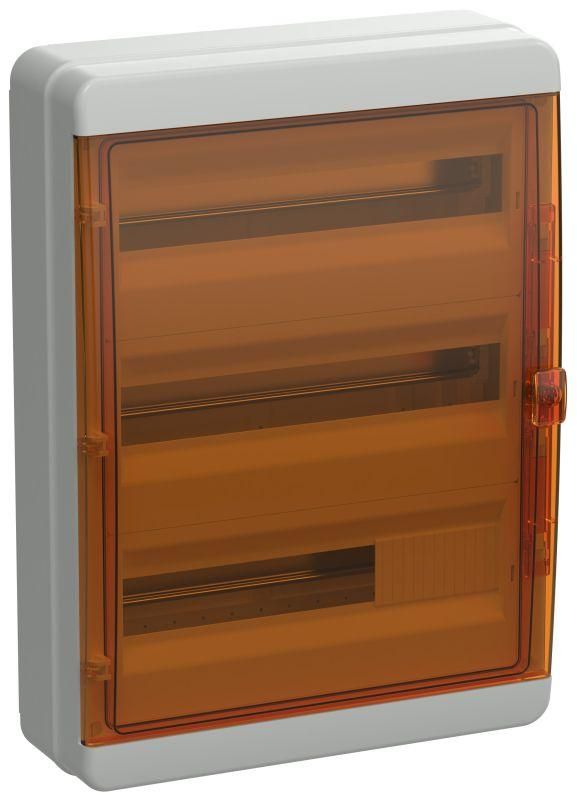

Корпус пластиковый навесной на 54 модулей КМПн-54 IP65 оранжевый прозрачная дверь TEKFOR | TF5-KP72-N-54-65-K03-K09 IEK

Корпус пластиковый навесной КМПн-54 IP65 оранжевая прозрачная дверь - это готовый распределительный щит от бренда IEK (ИЭК) серии TEKFOR, рассчитанный на установку 54 модулей DIN. Подходит для монтажа в условиях повышенной запылённости и влажности, включая уличные и промышленные объекты.

Назначение и область применения

Корпус КМПн-54 IP65 предназначен для сборки распределительных щитов с автоматическими выключателями, УЗО, реле, счетчиками и другим модульным оборудованием. Его используют там, где важна надёжная защита от пыли и воды - в гаражах, производственных цехах, подвалах, автомойках, на складах и на открытых площадках. Прозрачная дверь позволяет контролировать состояние аппаратуры без вскрытия щита.

Технические характеристики

• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды под любым углом
• Количество модулей DIN: 54 - соответствует трём рядам по 18 модулей каждый
• Материал корпуса: ABS-пластик и поликарбонат - ударопрочные, устойчивые к перепадам температур
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов
• Наличие DIN-рейки: да - установлены три металлические рейки для фиксации модулей
• Наличие монтажной панели: да - внутренняя панель обеспечивает жёсткую базу для проводки
• Тип крышки: закрытого типа - плотно прилегает, предотвращает доступ к токоведущим частям
• Наличие замка: да - одноключевой замок для защиты от несанкционированного доступа
• Цвет корпуса: серый; цвет двери: оранжевый с прозрачным окном
• Количество рядов: 3 - равномерное распределение нагрузки по высоте

Совместимость и монтаж

Корпус КМПн-54 IP65 совместим со всеми стандартными модулями DIN 35 мм. Для монтажа требуется минимум инструментов: отвёртка, шурупы, уровень. Корпус крепится к стене через четыре точки крепления на задней поверхности. Монтажная панель уже установлена - достаточно зафиксировать DIN-рейки и смонтировать оборудование. Прозрачная дверь открывается на петлях, не требует демонтажа для обслуживания. Убедитесь, что место крепления ровное и способно выдерживать вес щита - с полной комплектацией он достигает до 15–18 кг.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Высокий класс защиты IP65 исключает попадание пыли и влаги внутрь, снижая риск короткого замыкания. Наличие замка соответствует нормам безопасности для электроустановок в местах общего доступа. Материалы корпуса не поддерживают горение и устойчивы к химическим воздействиям, характерным для промышленной среды.

Преимущества

• Высокая степень защиты IP65 - идеальна для сложных условий эксплуатации
• Прозрачная дверь - возможность визуального контроля без открытия щита
• Уже установленные DIN-рейки и монтажная панель - экономят время на сборке
• Прочность материалов ABS+поликарбонат - долгий срок службы даже при механических нагрузках
• Замок - повышает безопасность и соответствие правилам ЭБ
• Оранжевый цвет двери - улучшает видимость в плохо освещённых зонах

Ограничения применения

Корпус КМПн-54 IP65 не предназначен для постоянного прямого воздействия солнечных лучей - длительное UV-облучение может вызвать потускнение пластика. Также не рекомендуется использовать в средах с агрессивными химикатами (например, концентрированные кислоты или растворители). Щит нельзя погружать в воду - IP65 не гарантирует герметичность при полном погружении. Не применяйте внутри щита устройства с тепловыделением выше 100 Вт без дополнительной вентиляции - возможен перегрев.

Примеры использования

• Распределительный щит на автосервисе - защита от масла, воды и пыли
• Щит управления насосной станцией в подвале - устойчивость к сырости
• Автономный щит на складе - удобство проверки состояния автоматики без доступа
• Уличный пункт питания камеры видеонаблюдения - защита от дождя и пыли
• Производственный участок с высокой запылённостью - надёжная изоляция от частиц

Практические советы

• Перед монтажом проверьте посадочный размер - корпус имеет внешние габариты, соответствующие 54 модулям, но учтите свободное пространство вокруг для проводки
• Не перегружайте один ряд - распределите нагрузку между тремя рядами для равномерного теплоотведения
• При использовании на улице выбирайте место с минимальным прямым контактом с дождём - лучше под навесом
• При необходимости замены оборудования - дверь можно открыть без снятия всего щита
• Артикул tf5-kp72-n-54-65-k03-k09 - сохраняйте его при заказе запчастей или аналогов
• Корпус КМПн-54 IP65 от IEK (ИЭК) серии TEKFOR - проверенный вариант для проектов, где важна надёжность, а не эстетика
