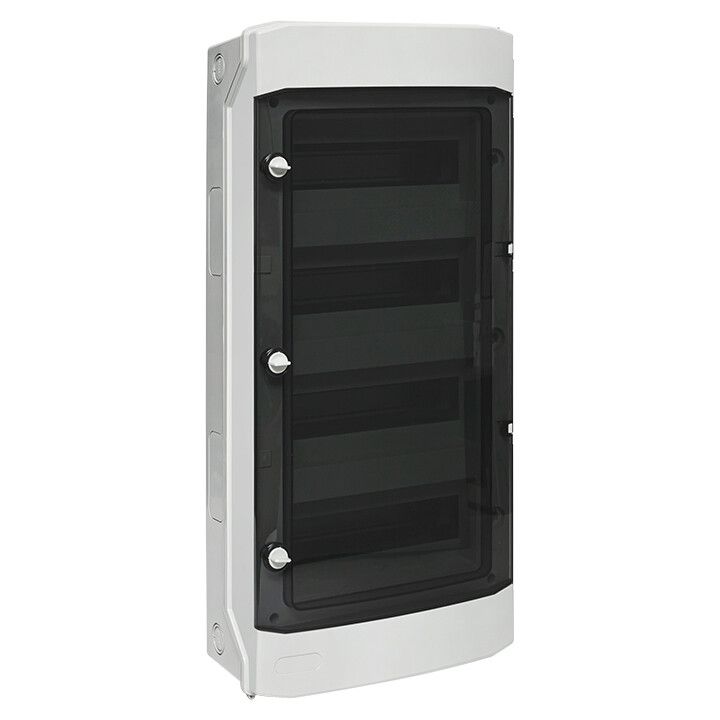

Щит навесной Unix65 48 модулей (664х319х144) IP65 EKF PROxima - ux65-48-n

Щит навесной Unix65 48 модулей от EKF — надёжный распределительный щит для монтажа в условиях повышенной влажности и пыли. Щит Unix65 48 модулей обеспечивает безопасную компоновку автоматических выключателей и других устройств в одном защищённом корпусе.

Назначение и область применения

Щит Unix65 48 модулей предназначен для внутреннего и наружного монтажа в местах, где требуется защита электротехнического оборудования от пыли, влаги и механических повреждений. Подходит для распределения электроэнергии, установки автоматов, УЗО, реле и других модульных устройств. Применяется в гаражах, производственных цехах, подвалах, автомойках, складских помещениях и на открытых площадках.

Технические характеристики

• Количество модулей: 48 (стандартный шаг 17,5 мм)
• Количество рядов: 4 (по два модуля в каждом ряду)
• Монтажная глубина: 55,5 мм — позволяет разместить устройства с нормальной глубиной, без риска перегрева или затруднённого доступа
• Степень защиты: IP65 — полностью защищён от пыли и устойчив к струям воды из любого направления
• Материал корпуса: ASA-пластик — устойчив к УФ-излучению, не желтеет на солнце, сохраняет прочность при температуре от –25°C до +50°C
• Тип крышки: закрытого типа с прозрачной дверью — удобно контролировать состояние аппаратов без вскрытия
• Вид запора: цилиндровый — совместим с ключами стандартного формата, предотвращает несанкционированный доступ
• Цвет: серый — соответствует промышленному дизайну, маскирует следы эксплуатации
• Гарантийный срок: 60 месяцев — подтверждает долговечность материалов и сборки

Совместимость и монтаж

Щит Unix65 48 модулей оснащён двумя встроенными DIN-рейками, что позволяет устанавливать любые модульные устройства стандарта EN 60715. Монтаж осуществляется методом открытой установки — крепление выполняется через отверстия в задней стенке корпуса. Для фиксации используйте саморезы M4–M6. Глубина 55,5 мм требует свободного пространства минимум 65 мм от стены, чтобы избежать контакта с проводами и элементами за щитом. Прозрачная дверь не препятствует работе с кнопками и индикаторами.

Безопасность и стандарты

Щит Unix65 48 модулей соответствует требованиям IEC 62208 и ГОСТ Р 50030.2. Наличие IP65 гарантирует безопасную работу в средах с риском попадания влаги и пыли. Корпус выполнен из негорючего ASA-пластика, который не поддерживает горение и не выделяет токсичных веществ при нагреве. Цилиндровый замок обеспечивает контроль доступа, снижая вероятность случайного включения или вмешательства.

Преимущества

• Устойчивость к УФ-излучению — не теряет цвет и прочность даже при постоянном воздействии солнца
• Высокая степень защиты IP65 — идеально для сырых и пыльных помещений
• Прозрачная дверь — позволяет визуально проверять положение автоматов и индикацию без открывания
• Равномерное распределение модулей по четырём рядам — удобно для балансировки нагрузки и организации схемы
• Долгий срок службы — благодаря качественному материалу и герметичной конструкции

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рекомендован для монтажа в местах с постоянным прямым потоком воды — IP65 защищает от брызг, но не от напора или погружения
• Пластиковый корпус не выдерживает ударные нагрузки выше бытового уровня — не используется в условиях жестоких механических воздействий
• Максимальная глубина 55,5 мм исключает использование очень крупных устройств (например, некоторых старых типов АВ с увеличенной глубиной)

Примеры использования

• Электрощит на входе в гараж — защита от сырости и пыли
• Распределительный щит на складе с конвейерами — компактная организация питания нескольких линий
• Автомойка — устойчивость к частым мойкам и пару
• Подвал многоквартирного дома — надёжная защита от плесени и влажности
• Наружный пункт управления насосной станцией — работает при перепадах температур и осадках

Практические советы

• Перед монтажом проверьте, что все модули, которые вы планируете установить, поместятся в 48 модулей — учтите, что некоторые УЗО занимают 2–3 места
• Используйте кабельные вводы с уплотнителями — они усиливают герметичность и предотвращают проникновение пыли
• При установке на улице ориентируйте дверцу так, чтобы она не находилась под прямым дождём — лучше всего, если она будет немного прикрыта навесом
• Для обслуживания оставьте около 10 см свободного пространства перед щитом — это необходимо для комфортного открытия двери
• Щит Unix65 48 модулей от EKF — один из немногих пластиковых щитов, подходящих для длительной работы вне помещений; выбирайте его, когда нужна надёжность без металла
