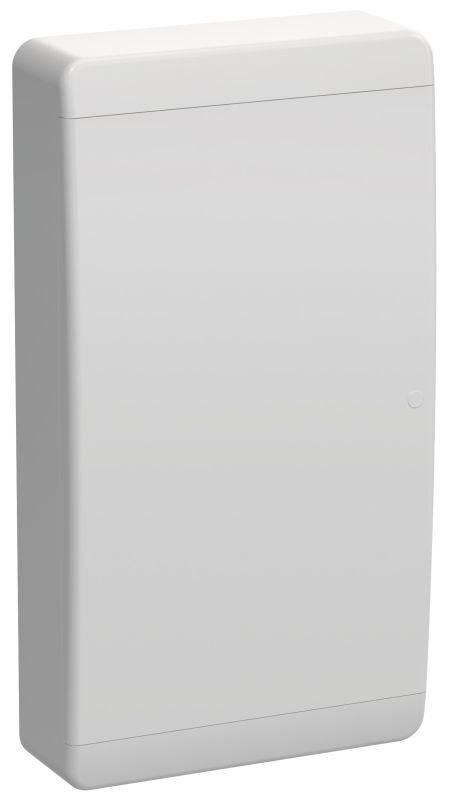

Корпус пластиковый навесной на 36 модулей ЩРН-П-36 IP41 белая дверь TEKFOR | TF5-KP13-N-36-41-K01-K01 IEK

Корпус пластиковый навесной ЩРН-П-36 IP41 с белой дверью от IEK (ИЭК), артикул tf5-kp13-n-36-41-k01-k01, предназначен для компактной сборки распределительных щитов в условиях внутренней установки. Прочная конструкция из ABS-пластика и наличие DIN-рейки позволяют легко устанавливать автоматические выключатели, УЗО и другие модульные устройства.

Назначение и область применения

Корпус ЩРН-П-36 IP41 используется для создания распределительных щитов в жилых домах, офисах, административных зданиях и технических помещениях. Подходит для монтажа бытового и легкого коммерческого электрооборудования: автоматических выключателей, устройств защитного отключения (УЗО), реле напряжения, счетчиков и других модульных элементов. Корпус не предназначен для наружной установки или помещений с высокой влажностью и запыленностью.

Технические характеристики

• Степень защиты: IP41 - защита от твердых предметов диаметром более 1 мм и вертикально падающих капель воды;
• Количество модулей: 36 - позволяет разместить до 36 стандартных модулей шириной 17,5 мм;
• Количество рядов: 3 - три горизонтальных ряда для удобного расположения аппаратов;
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчив к воздействию окружающей среды;
• Способ монтажа: навесной - крепление на стену с помощью кронштейнов или саморезов;
• Наличие DIN-рейки: да - встроена стандартная рейка типа TS35/7,5 для фиксации модульных устройств;
• Наличие замка: да - обеспечивает доступ только авторизованным лицам;
• Тип крышки: закрытого типа - герметичная дверца с уплотнителем для снижения попадания пыли;
• Цвет: белый - соответствует стандартному цвету для внутрипомещенческих щитов.

Совместимость и монтаж

Корпус совместим со всеми типовыми модульными устройствами, соответствующими стандарту EN 60947 и ГОСТ Р МЭК 60947. Для монтажа используйте саморезы M4–M6 или специальные кронштейны, предусмотренные конструкцией. Кабельный ввод осуществляется через предварительно подготовленные отверстия в нижних и боковых стенках - они не имеют заводских заглушек, поэтому требуют самостоятельной герметизации при необходимости. Перед установкой проверьте соответствие посадочных размеров: ширина корпуса - 380 мм, глубина - 120 мм, высота - 420 мм.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, что соответствует требованиям UL94 V-0. Соответствует нормам безопасности для электрощитового оборудования в соответствии с ГОСТ Р 50030.2 и IEC 61439-1. Серия TEKFOR прошла сертификацию в системе ЕАС, допущена к применению в РФ и странах ЕАЭС.

Преимущества

• Высокая механическая прочность корпуса из ABS-пластика - устойчив к повреждениям при транспортировке и монтаже;
• Четко оформленные крепления для DIN-рейки - исключает перекосы при установке аппаратов;
• Надежный замок с возможностью пломбирования - защищает от несанкционированного доступа;
• Гладкая поверхность дверцы - легко моется, не царапается при регулярном обслуживании;
• Оптимальная вместимость - 36 модулей покрывают большинство задач по распределению энергии в квартире или малом офисе.

Ограничения применения

• Не применяется во влажных и сырых помещениях (банях, подвалах, на улице) - степень защиты IP41 недостаточна для контакта с водой;
• Не рекомендован для промышленных объектов с высокой запыленностью, вибрацией или химически активной средой;
• Не поддерживает установку крупногабаритных устройств (например, силовых преобразователей или больших автоматов с внешними ручками);
• Отсутствует возможность наращивания корпуса - нельзя соединять несколько единиц в один блок.

Примеры использования

• Распределительный щит в однокомнатной квартире - 10 модулей на освещение, 8 на розетки, 6 на УЗО, остальное - резерв;
• Щит управления в офисном помещении - питание компьютеров, принтеров, кондиционера;
• Автоматизация системы теплого пола - управление терморегулятором, датчиками и исполнительным механизмом;
• Общий щит в многоквартирном доме - для распределения питания между несколькими этажами или секциями.

Практические советы

• Перед монтажом обязательно проверьте, чтобы все провода были отключены и опробованы на отсутствие напряжения;
• При использовании кабельных вводов - устанавливайте резиновые или пластиковые втулки для защиты изоляции;
• Не затягивайте болты крепления слишком сильно - пластик может треснуть;
• Для долговечности не располагайте корпус рядом с источниками тепла (радиаторы, нагревательные приборы);
• При заказе нескольких экземпляров - учтите, что артикул tf5-kp13-n-36-41-k01-k01 является точным идентификатором модели ЩРН-П-36 IP41 от IEK; при замене сверьтесь именно с этим артикулом - аналоги могут отличаться по габаритам или количеству рядов.
