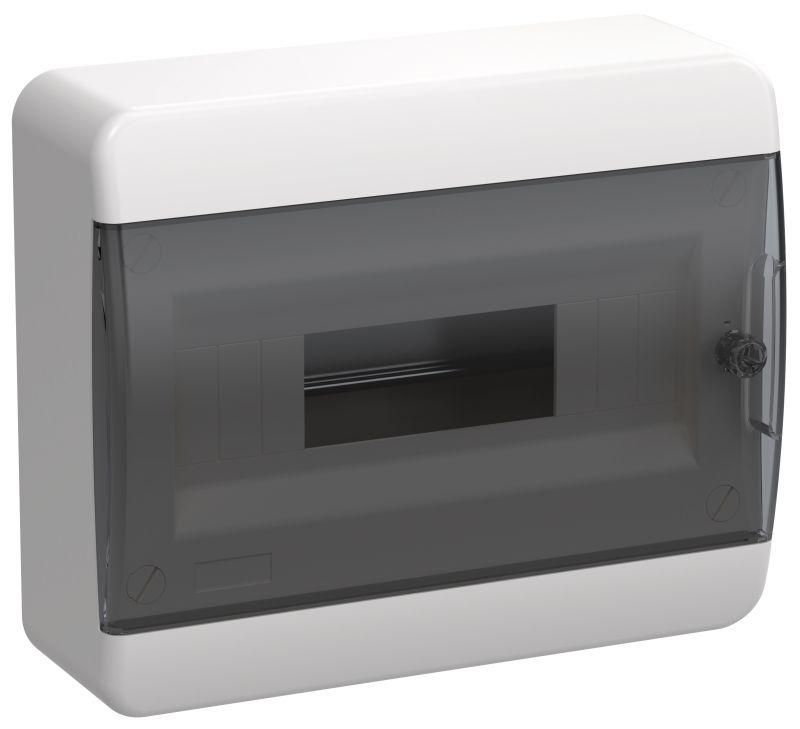

Корпус пластиковый навесной на 12 модулей ЩРН-П-12 IP41 черная прозрачная дверь TEKFOR | TF5-KP12-N-12-41-K01-K03 IEK

Корпус пластиковый навесной ЩРН-П-12 IP41 черный прозрачный дверь от бренда IEK (ИЭК), артикул tf5-kp12-n-12-41-k01-k03, предназначен для компактной сборки распределительных щитов с модульным оборудованием. Отличается надежной защитой IP41, прозрачной дверью и наличием DIN-рейки - идеально подходит для бытовых и технических помещений.

Назначение и область применения

Корпус ЩРН-П-12 IP41 используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в однорядном исполнении. Подходит для установки в квартирах, офисах, подъездах, технических комнатах и на объектах с невысокими требованиями к защите от внешних воздействий. Прозрачная дверь позволяет контролировать состояние аппаратов без вскрытия щита.

Технические характеристики

• Количество модулей: 12 (стандартная ширина 18 мм на модуль)
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик и поликарбонат - устойчивы к ударным нагрузкам и перепадам температур
• Способ монтажа: навесной - крепление на стену с помощью дюбелей или саморезов
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации модульных устройств
• Дверь: прозрачная, закрытого типа, с замком - обеспечивает доступ к внутреннему пространству только при наличии ключа
• Цвет корпуса: белый; цвет двери: прозрачный
• Количество рядов: один - однорядная компоновка

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 18 мм, соответствующими ГОСТ Р МЭК 60947. Для монтажа требуется минимум два крепления - рекомендуется использовать дюбели 6×40 мм. Корпус имеет готовые отверстия для кабельного ввода - можно использовать стандартные вводы 16–22 мм. Перед установкой проверьте, что глубина корпуса достаточна для размещения всех установленных устройств - особенно если используются крупные УЗО или автоматы с увеличенной высотой.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями к электроустановкам для внутреннего использования. Степень защиты IP41 соответствует ГОСТ 14254. Наличие замка исключает случайное открытие двери, что повышает безопасность при эксплуатации в местах с ограниченным доступом. Материалы корпуса не поддерживают горение и соответствуют нормам пожаробезопасности для пластмасс в электротехнике.

Преимущества

• Прозрачная дверь позволяет визуально контролировать положение контакторов и индикаторов без вскрытия
• Удобный навесной монтаж - не требует углубления в стену
• DIN-рейка уже установлена - не нужно докупать и крепить отдельно
• Высокая механическая прочность материала - устойчив к деформациям при монтаже и эксплуатации
• Запирающаяся дверь снижает риск несанкционированного доступа

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP41 не предохраняет от брызг сбоку, пыли и влаги в условиях улицы
• Не рассчитан на установку мощных устройств свыше 12 модулей - превышение может вызвать перегрев или затруднить обслуживание
• Не применяется в средах с постоянным воздействием химически активных веществ - материал не устойчив к растворителям и маслам
• Не подходит для многорядных схем - корпус однорядный, расширение невозможно

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и УЗО
• Щит управления в офисе - для питания компьютеров, принтеров, серверов
• Технический щит в подвале - для насосов, вентиляции, светильников
• Общий этажный щит в многоэтажном доме - при условии, что он расположен внутри сухого помещения

Практические советы

• Перед монтажом убедитесь, что все устройства поместятся в 12 модулей - некоторые УЗО занимают 2–3 модуля
• Используйте кабельные зажимы или муфты для герметизации вводов - даже при IP41 лишняя защита не помешает
• При использовании в сыром месте (например, в подвале) дополнительно устанавливайте термостатический нагреватель или вентиляцию
• Ключ от замка лучше сохранить в одном месте - потеря усложнит ремонт или плановое обслуживание
• Щит ЩРН-П-12 IP41 от IEK (ИЭК) легко сочетается с другими изделиями серии TEKFOR - при необходимости расширения системы используйте аналогичные модели
