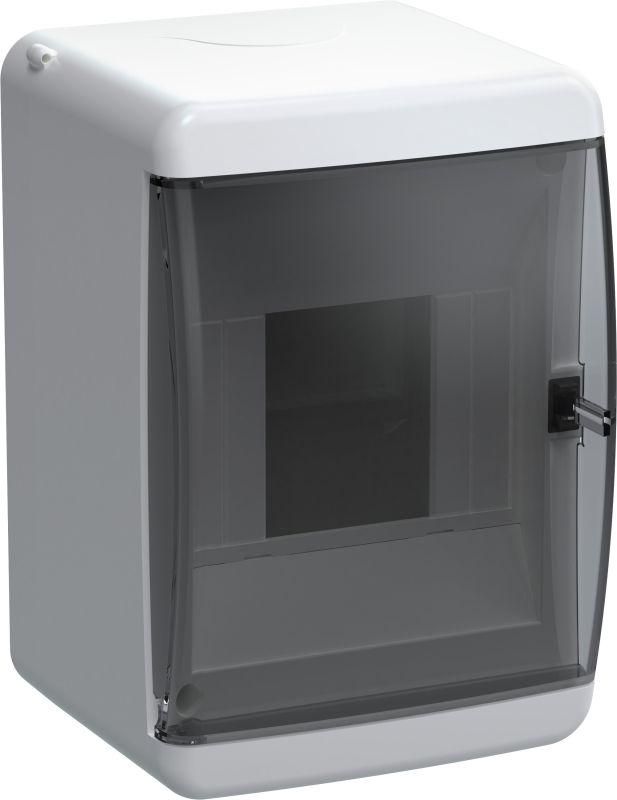

Корпус пластиковый навесной на 4 модуля КМПн-4 IP41 белый TEKFOR Mini | TFM-KP73-N-04-41-K01-K01 IEK

Корпус пластиковый навесной на 4 модуля КМПн-4 IP41 белый от IEK (ИЭК) - компактный распределительный щит для монтажа однополюсных автоматических выключателей, УЗО и других модульных устройств в условиях с ограниченным пространством. Артикул tfm-kp73-n-04-41-k01-k01 из серии TEKFOR подходит для бытовых и технических применений.

Назначение и область применения

Корпус КМПн-4 IP41 белый предназначен для сборки небольших распределительных щитов. Подходит для установки внутри помещений: квартир, офисов, подъездов, технических комнат, котельных. Используется для защиты и коммутации слаботочных и силовых цепей с помощью модульных аппаратов - автоматов, УЗО, реле напряжения, счетчиков.

Технические характеристики

• Количество модулей: 4 - позволяет установить до четырёх стандартных модульных устройств шириной 17,5 мм каждое
• Степень защиты: IP41 - защищает от твердых частиц крупнее 1 мм и вертикально падающих капель воды; не подходит для улицы или сырых зон
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации модульных аппаратов
• Способ монтажа: навесной - крепится на стену с помощью дюбелей и саморезов
• Материал корпуса: пластик - огнеупорный поликарбонат, устойчив к механическим воздействиям
• Тип крышки: закрытого типа - герметичная, с замком для предотвращения случайного доступа
• Количество рядов: 1 - одноуровневая компоновка, не предусматривает двойную установку
• Цвет: белый - соответствует стандартному цвету электрооборудования в жилых зонах

Совместимость и монтаж

Корпус совместим со всеми типовыми модульными устройствами, соответствующими стандарту EN 60947-2. Для монтажа требуется минимум два крепления - через отверстия в задней стенке. Диаметр отверстий под крепёж - 5 мм. DIN-рейка уже установленна и не требует дополнительной фиксации. После установки аппаратов крышку можно запереть на защёлку. Не рекомендуется использовать для монтажа устройств с высоким тепловыделением (например, мощных терморегуляторов) - корпус не имеет вентиляционных каналов.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями ГОСТ Р МЭК 62208. Материал корпуса соответствует классу горючести V-0 по UL 94. Напряжение изоляции - до 500 В переменного тока. Применяется исключительно в сетях до 1000 В AC / 1500 В DC.

Преимущества

• Удобная компактная форма - идеален для малогабаритных щитов
• Готовая DIN-рейка - экономит время монтажа
• Фиксируемая крышка - обеспечивает безопасность при эксплуатации
• Ударопрочный пластик - выдерживает нагрузки при транспортировке и монтаже
• Белый цвет - легко сочетается с интерьером и не бросается в глаза

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для улицы, дождя, пыли
• Не подходит для установки более чем 4 модулей - перегрузка вызывает перегрев и риск повреждения
• Отсутствие вентиляции - нельзя использовать с оборудованием, выделяющим значительное тепло (более 10–15 Вт на модуль)
• Один ряд - невозможно организовать двухуровневую схему без внешних решений

Примеры использования

• Распределительный щит в квартире: УЗО + 2 автомата + реле контроля напряжения
• Щиток на этаже многоквартирного дома: счётчик + автомат освещения
• Технический шкаф в офисе: управление розетками, Wi-Fi роутер, PoE-питание
• Подъездный щит: аварийное освещение + сигнализация

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 4 модуля - учтите ширину каждого аппарата (обычно 17,5 мм на один модуль)
• Используйте кабельные вводы с уплотнителями - они идут в комплекте, но могут потребоваться дополнительно при большом количестве проводов
• Не затягивайте крепёж слишком сильно - пластик может треснуть
• Для обслуживания щита всегда отключайте питание перед открыванием крышки
• Артикул tfm-kp73-n-04-41-k01-k01 - единственный вариант этого корпуса в серии TEKFOR; аналоги от других брендов могут отличаться по габаритам и месту крепления
