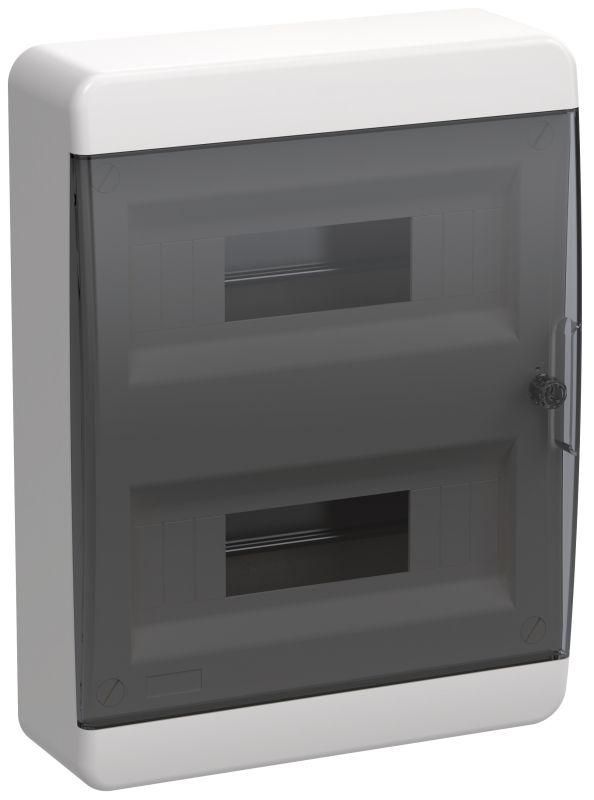

Корпус пластиковый навесной на 24 модуля ЩРН-П-24 IP41 черная прозрачная дверь TEKFOR | TF5-KP12-N-24-41-K01-K03 IEK

Корпус пластиковый ЩРН-П-24 IP41 черный прозрачный дверь от IEK (ИЭК) - это готовый распределительный щит на 24 модуля с прозрачной дверью и DIN-рейкой, подходящий для монтажа автоматических выключателей, УЗО и других модульных устройств в бытовых и технических помещениях. Артикул tf5-kp12-n-24-41-k01-k03 соответствует серии TEKFOR.

Назначение и область применения

Корпус пластиковый ЩРН-П-24 IP41 черный прозрачный дверь предназначен для сборки распределительных щитов в условиях, где требуется защита от случайного прикосновения к токоведущим частям и капельной воды. Подходит для установки в квартирах, офисах, подъездах, технических комнатах и на объектах с невысокими требованиями к защите от внешних воздействий. Прозрачная дверь позволяет контролировать состояние аппаратов без вскрытия щита.

Технические характеристики

• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Количество модулей: 24 (стандартная ширина 18 мм на модуль)
• Количество рядов: 2 - возможность компактного расположения устройств
• Наличие DIN-рейки: да - стандартная рейка для фиксации модульных аппаратов
• Материал корпуса: ABS-пластик и поликарбонат - устойчив к механическим повреждениям и перепадам температур
• Тип крышки: закрытого типа - обеспечивает герметичность и безопасность
• Наличие прозрачной двери: да - из прочного поликарбоната, не требует снятия для осмотра
• Наличие замка: да - одноключевой замок для предотвращения несанкционированного доступа
• Цвет корпуса: белый (внутренние элементы - черные)
• Способ монтажа: навесной - крепление на стену с помощью кронштейнов или саморезов

Совместимость и монтаж

Корпус пластиковый ЩРН-П-24 IP41 черный прозрачный дверь совместим со всеми стандартными модульными устройствами шириной 18 мм: автоматическими выключателями, УЗО, реле напряжения, счетчиками и т.д. Монтаж выполняется на ровную поверхность с использованием четырех крепежных отверстий на задней стенке. Для удобства сборки рекомендуется заранее подготовить провода и промаркировать все устройства. DIN-рейка уже установленная - её не нужно крепить дополнительно.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов до 1000 В переменного тока. Наличие замка и закрытой крышки снижает риск поражения электрическим током. Материалы корпуса не поддерживают горение и имеют класс самозатухания V-0 по UL 94.

Преимущества

• Прозрачная дверь исключает необходимость открывать щит для проверки состояния аппаратов
• Удобная двухрядная компоновка позволяет разместить до 24 модулей без увеличения габаритов
• Высокая ударопрочность материала (ABS + поликарбонат) снижает риск повреждений при транспортировке и монтаже
• Замок обеспечивает контроль доступа - подходит для мест с ограниченным доступом
• Готовая конструкция - не требует сварки, клепки или сложной сборки

Ограничения применения

• Не подходит для установки на улице - степень защиты IP41 не защищает от брызг сбоку, дождя или пыли
• Не рассчитан на высокую влажность (например, ванные комнаты, подвалы с постоянной сыростью)
• Не используется в промышленных зонах с агрессивными средами (масла, химикаты, пар)
• Максимальная нагрузка на DIN-рейку - не более 24 стандартных модулей; тяжелые устройства (например, большие АВ) требуют дополнительной фиксации

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и мощных приборов
• Щит в офисном помещении - для питания компьютеров, серверов, кондиционеров
• Подъездный щит - для управления лифтом, освещением лестницы, домофоном
• Технический щит в подсобке - для насосов, вентиляторов, светильников

Практические советы

• Перед монтажом проверьте, что внутренний объем достаточен для всех устройств - особенно если используются крупные УЗО или автоматы с большим количеством клемм
• При прокладке проводов оставляйте запас длины - минимум 15–20 см от входа до каждого аппарата
• Не используйте этот корпус вместо металлического в системах с повышенными требованиями к ЭМИ или заземлению
• Часто забывают про терморегуляцию: если внутри будет много тепловыделяющих устройств, предусмотрите естественную вентиляцию через зазоры или установите вентилятор
• Артикул tf5-kp12-n-24-41-k01-k03 - единственный вариант этой модели в серии TEKFOR; аналоги от других брендов могут отличаться по форме крепления или цвету двери
