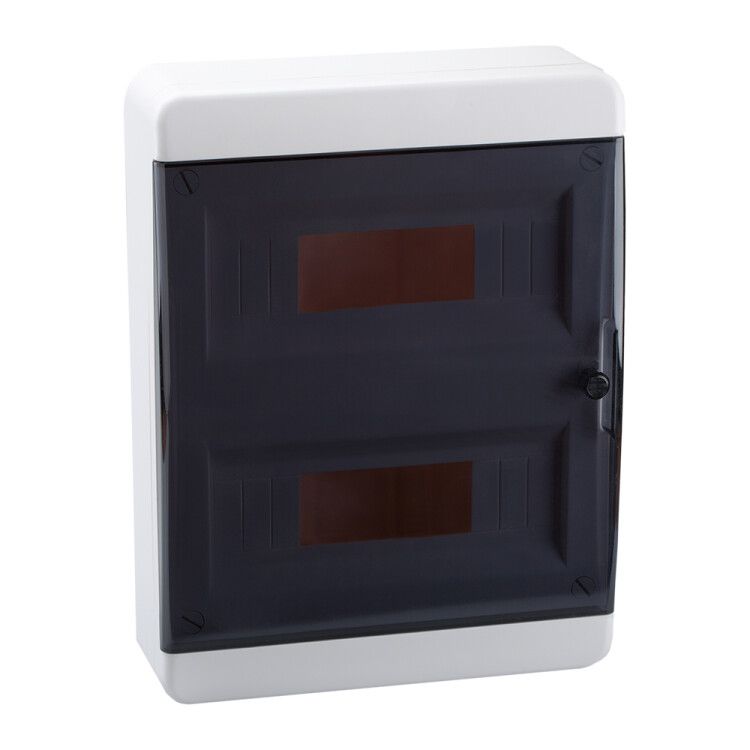

Корпус пластиковый OptiBox P-BNK-2-24-IP40 | 117925 КЭАЗ

Корпус пластиковый навесной OptiBox P-BNK-2-24-IP41 24 модуля прозрачная черная дверь - это компактный распределительный щит из ABS-пластика для монтажа модульных устройств в помещениях с умеренным климатом. Бренд КЭАЗ предлагает этот вариант как часть серии OptiBox P, где сочетаются надежная защита IP41, удобство сборки и эстетика. Артикул 117925 подходит для бытовых и легкопромышленных задач, где требуется компактное решение с 24 модулями.

Назначение и область применения

Корпус OptiBox P-BNK-2-24-IP41 24 модуля прозрачная черная дверь предназначен для внутренней установки в жилых, офисных и промышленных зданиях. Он служит основой для сборки электрических щитов с автоматическими выключателями, УЗО, реле, счетчиками и другими модульными устройствами. Подходит для распределения электроэнергии, учета потребления и обеспечения безопасности цепей. Применяется там, где нужна защита от случайного прикосновения и ограниченная защита от капель воды - например, в коридорах, подъездах, кабинетах, мастерских.

Технические характеристики

• Количество модулей: 24 (стандартный шаг 17,5 мм)
• Ширина корпуса: 290 мм
• Высота: 385 мм
• Глубина монтажа: 64 мм (внутренняя); внешний размер - 102 мм
• Количество рядов: 2 (по 12 модулей каждый)
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Цвет двери: прозрачная с черным контрастным обрамлением
• Степень защиты: IP41 - защита от твердых частиц >1 мм и вертикально падающих капель воды
• Способ монтажа: навесной (на стену)
• Климатическое исполнение: УХЛ3 - для работы при температуре от −25C до +40C и относительной влажности до 95%
• Запор двери: защелка, без ключа
• Наличие DIN-рейки: да, установленная внутри
• Наличие монтажной панели: да, для фиксации оборудования
• Тип крышки: с прорезями для проводов
• Напряжение: 220 В - рекомендуемый класс напряжения для используемых модулей

Совместимость и монтаж

Корпус OptiBox P-BNK-2-24-IP41 24 модуля совместим со всеми стандартными модульными устройствами шириной 17,5 мм, включая продукты серии OptiDin и счетчики OptiMer от КЭАЗ. Монтаж выполняется на стену с помощью кронштейнов, предусмотренных в задней части корпуса. Для фиксации используются саморезы (не входят в комплект). Глубина 64 мм достаточна для большинства современных устройств, но требует проверки габаритов крупных УЗО или автоматов с увеличенной конструкцией. Открытая установка исключает необходимость штробления стен. Перед монтажом убедитесь, что место не подвержено постоянному попаданию брызг и влаги - IP41 не гарантирует защиту от струй воды или влажной среды.

Безопасность и стандарты

Корпус соответствует требованиям к изоляционным материалам для электротехнических изделий. Степень защиты IP41 соответствует ГОСТ 14254. Нагревостойкость ABS-пластика обеспечивает безопасную работу при нормальных нагрузках. Не предназначен для взрывоопасных зон, помещений с химически активной средой или повышенной коррозийной опасностью. Комплектация некомплектная - дверь, рейка и панель есть, но крепеж, провода, устройства и заземляющие элементы необходимо приобрести отдельно.

Преимущества

• Глянцевая поверхность корпуса легко моется и сохраняет внешний вид долгое время
• Прозрачная дверь с черной рамкой позволяет контролировать состояние устройств без открывания
• Встроенная DIN-рейка и монтажная панель снижают время сборки
• Компактная глубина (64 мм) подходит для тонких стен и ниш
• Серия OptiBox P оптимизирована под использование с продукцией КЭАЗ - идеальная совместимость с OptiDin и OptiMer

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвалы с конденсатом) - IP41 недостаточно для защиты от брызг
• Не подходит для наружной установки - даже при УХЛ3 корпус не рассчитан на воздействие осадков, солнца и перепадов температур выше +40C
• Недопустимо использовать в местах с риском механических ударов - пластик не выдерживает значительных нагрузок
• Не предназначен для трехфазных систем с большим количеством мощных аппаратов - 24 модуля ограничивают масштабируемость
• Запор на защелке не обеспечивает уровень безопасности, требуемый для общественных или административных объектов - при необходимости замените на модель с замком

Примеры использования

• Распределительный щит в квартире: УЗО, автоматы на розетки, освещение, кухню
• Щит управления в офисном помещении: розеточные группы, свет, кондиционеры
• Подъездный щит многоквартирного дома: счетчик OptiMer, вводной автомат, групповые автоматы
• Мастерская или склад: питание инструментов, освещение, аварийная сигнализация

Практические советы

• Перед покупкой сверьте габариты ваших устройств - некоторые УЗО или автоматические выключатели имеют увеличенную глубину и могут не поместиться в 64 мм
• Используйте кабельные вводы (приобретаются отдельно) для герметизации входа проводов - особенно важно при наличии прорезей в крышке
• Для лучшей теплоотдачи оставьте свободное пространство вокруг корпуса - не закрывайте его мебелью или декоративными панелями
• Если планируете частую диагностику - выбирайте модели с ключевым замком; эта версия с защелкой подходит только для доступа ограниченного круга лиц
• Артикул 117925 - это один из самых популярных вариантов в серии OptiBox P; если вам нужны другие цвета или больше модулей - рассмотрите аналоги OptiBox P с 12, 18 или 36 модулями
