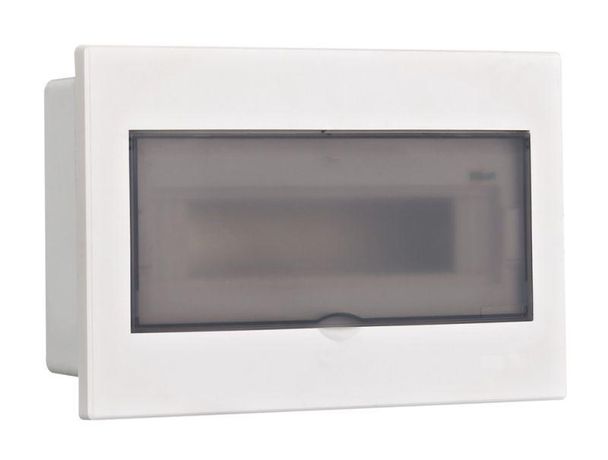

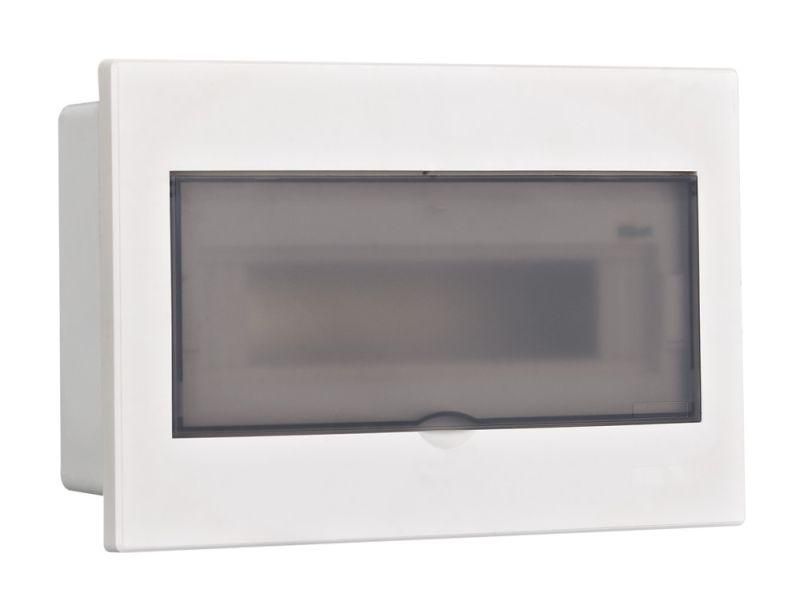

Корпус пластиковый навесной с прозрачной дверью 1 ряд 13 модулей IP41 ЩРН-П - 31063DEK APC

Корпус навесной пластиковый с прозрачной дверью 1 ряд 13 модулей IP41 ЩРН-П от DEKraft - компактная и надёжная сборочная единица для монтажа автоматических выключателей, УЗО и других модульных устройств в бытовых и промышленных распределительных щитках. Артикул 31063dek соответствует серии ЩРН-П Lite, предназначенной для простой и безопасной организации электрощита.

Назначение и область применения

ЩРН-П используется для защиты и компактного размещения модульного электрооборудования: автоматических выключателей, УЗО, реле напряжения, контакторов и т.д. Подходит для установки в жилых домах, офисах, производственных помещениях и на объектах с ограниченным пространством. Навесной тип крепления позволяет монтировать корпус на стену без необходимости встройки в нишу.

Технические характеристики

• Количество модулей: 13 (стандарт 18 мм каждый)
• Количество DIN-реек: одна
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и капель воды, падающих вертикально
• Материал корпуса: негорючий ABS-пластик (RAL9003 - белый матовый)
• Дверца: прозрачная, из органического стекла, фиксируется в открытом положении
• Крепление: навесное, с кронштейнами для монтажа на стену
• Внутренние элементы: держатели для нулевой (N) и заземляющей (PE) шинок
• Подключение: выламываемые отверстия для ввода кабелей (диаметр до 15 мм)

Совместимость и монтаж

Корпус ЩРН-П полностью совместим с модульными устройствами брендов DEKraft и SE (Systeme Electric). Все стандартные устройства шириной 18 мм (например, автоматы, УЗО, переключатели) легко устанавливаются на DIN-рейку внутри корпуса. Для монтажа требуется только уровень, отвёртка и крепёж (саморезы не входят в комплект). Открытая задняя часть позволяет удобно прокладывать провода после установки оборудования. Выламываемые отверстия позволяют гибко выбирать точки ввода кабеля - без специальных инструментов.

Безопасность и стандарты

Изготовлен из самозагасающего ABS-пластика, соответствующего требованиям к негорючести. Защита IP41 обеспечивает минимальную защиту от внешних воздействий - подходит для внутреннего использования в сухих помещениях. Не рекомендуется для установки во влажных средах, на улице или в местах с риском брызг и струй воды.

Преимущества

• Прозрачная дверца позволяет контролировать состояние устройств без вскрытия щита
• Фиксация дверцы в открытом положении упрощает обслуживание и диагностику
• Удобные места для крепления шинок N и PE снижают время сборки
• Пластиковая конструкция исключает коррозию и не требует окраски
• Лаконичный дизайн с прямыми линиями гармонично вписывается в современные интерьеры

Ограничения применения

• Не предназначена для установки вне помещений - IP41 недостаточно для защиты от дождя, пыли или высокой влажности
• Ограниченное количество модулей (13) - не подходит для крупных распределительных щитов с большим числом устройств
• Отсутствие встроенной системы вентиляции - не рекомендуется для помещений с высокими температурами (>40C)
• Не поддерживает двойные рейки; расширение количества модулей невозможно без замены корпуса

Примеры использования

• Электрощит в квартире: автоматические выключатели, УЗО, реле напряжения
• Щиток на этаже многоквартирного дома: групповое управление освещением и розетками
• Производственный участок: управление маломощными станками, насосами, светильниками
• Аппаратные комнаты: распределение питания для серверов, систем безопасности

Практические советы

• Перед монтажом проверьте посадочные размеры: корпус рассчитан на 13 модулей по 18 мм - не превышайте эту нагрузку
• Выламывайте отверстия под кабель только после установки всех устройств - так проще ориентироваться по длине проводов
• Шины N и PE крепите сразу после установки корпуса - это предотвращает перепутывание проводов при дальнейшей сборке
• Для частого доступа используйте дверцу в зафиксированном положении - она не закрывается случайно
• При использовании с устройствами сторонних производителей убедитесь, что они соответствуют стандарту EN 60947-7-1 для DIN-реек
