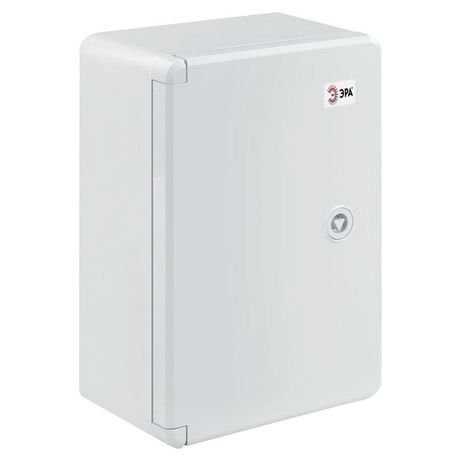

Корпус пластиковый ЩМП-П 400х300х220мм УХЛ1 IP65 IK10 box403022_g ЭРА Б0052365

Корпус распределительного щита ЩМП-П 400х300х220мм УХЛ1, IP65, IK10 от бренда ЭРА предназначен для наружной и внутренней установки электрооборудования в условиях повышенной запыленности, влаги и механических воздействий. Артикул б0052365 обеспечивает надежную защиту компонентов в промышленных и уличных сетях.

Назначение и область применения

Корпус ЩМП-П 400х300х220мм используется для сборки распределительных и управляющих щитов, где требуется защита от внешних факторов. Подходит для установки автоматических выключателей, контакторов, реле, счетчиков, терминалов связи и других модульных устройств. Применяется в системах АСКУЭ, телеметрии, автоматизации производственных линий, на объектах ЖКХ, энергоносителей и транспорта. Благодаря классу защиты II и высокой степени герметичности, корпус можно использовать как внутри зданий, так и на улице - например, возле насосных станций, на фасадах зданий или в шкафах на улице.

Технические характеристики

• Размеры: 400×300×220 мм (Ш×В×Г)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с 1 метра)
• Материал корпуса: АБС-пластик - прочный, устойчивый к химическим веществам и перепадам температур
• Цвет: 7035 RAL (серый металлик)
• Тип двери: одинарная, с защелкой
• Тип крышки: закрытого типа - плотное прилегание без зазоров
• Наличие замка: да - возможность запирания ключом для предотвращения несанкционированного доступа
• Наличие монтажной панели: да - стальная планка для крепления DIN-рейки и оборудования
• Класс защиты: II - двойная изоляция, заземление не требуется
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или болтов
• Подходит для использования вне помещений: да - рассчитан на работу при температуре от -40C до +60C (класс УХЛ1)
• Подходит для молниезащиты: да - совместим с системами грозозащиты при правильном заземлении корпуса

Совместимость и монтаж

Корпус ЩМП-П 400х300х220мм совместим со всеми стандартными DIN-рейками (35 мм) и модульным оборудованием шириной 18 мм. Монтажная панель позволяет равномерно распределить нагрузку на корпус, снижая риск деформации. Для установки используются четыре крепежных отверстия на задней стенке - рекомендуется крепить на несущую стену с использованием анкеров или дюбелей. Отсутствие отверстий для фланцев требует прокладки кабелей через специальные вводы, которые необходимо приобрести отдельно. Герметизация входов осуществляется с помощью резиновых уплотнителей - они должны быть установлены перед затяжкой кабельных вводов.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Класс защиты II исключает необходимость подключения к PE-проводу, что повышает безопасность при работе в сырых средах. Высокая степень защиты IP65 и ударопрочность IK10 обеспечивают соответствие нормам для промышленных и уличных применений. Наличие замка соответствует требованиям безопасности для доступа ограниченного круга лиц.

Преимущества

• Высокая герметичность IP65 - гарантирует долговечность работы даже в условиях постоянной влажности и пыли
• Ударопрочность IK10 - корпус не треснет при случайных ударах инструментом или падении предметов
• АБС-пластик - легкий, не ржавеет, не проводит ток, устойчив к УФ-излучению
• Встроенная монтажная панель - ускоряет сборку, исключает перекосы оборудования
• Запираемая дверь - предотвращает вмешательство и случайное включение
• Класс УХЛ1 - работает в холодных регионах без потери функциональности

Ограничения применения

• Не предназначена для установки внутри взрывоопасных зон - не имеет сертификата взрывозащиты
• Номинальный ток 0 А - сам корпус не рассчитан на коммутацию тока; все устройства должны быть выбраны отдельно
• Отсутствуют готовые кабельные вводы - их нужно докупать и устанавливать самостоятельно
• Внутренняя глубина 220 мм - недостаточна для крупных преобразователей частоты или мощных ИБП; проверяйте габариты оборудования перед покупкой
• Не подходит для установки в помещениях с постоянным воздействием кислот, щелочей или растворителей - материал АБС-пластика не устойчив к агрессивной химии

Примеры использования

• Уличный щит управления освещением на автостоянке
• Распределительный щит системы учета электроэнергии (АСКУЭ) на многоэтажном доме
• Щит автоматизации насосной станции водоснабжения
• Контрольный шкаф для датчиков и контроллеров на производстве
• Щит телеметрии на опоре ЛЭП

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были правильно подобраны по диаметру провода - используйте вводы с уплотнительными кольцами
• При установке на улице ориентируйте дверцу так, чтобы она не открывалась против ветра - это снижает риск попадания влаги
• Избегайте прямого солнечного света на корпус - хотя он устойчив к УФ, длительное воздействие может вызвать выцветание цвета 7035 RAL
• При использовании в холодных районах (УХЛ1) убедитесь, что оборудование внутри также рассчитано на низкие температуры
• Проверяйте целостность уплотнителей двери каждые 6–12 месяцев - особенно после зимнего периода
• Для удобства обслуживания оставляйте свободное пространство вокруг корпуса минимум 30 см - это позволит легко открыть дверь и произвести диагностику
