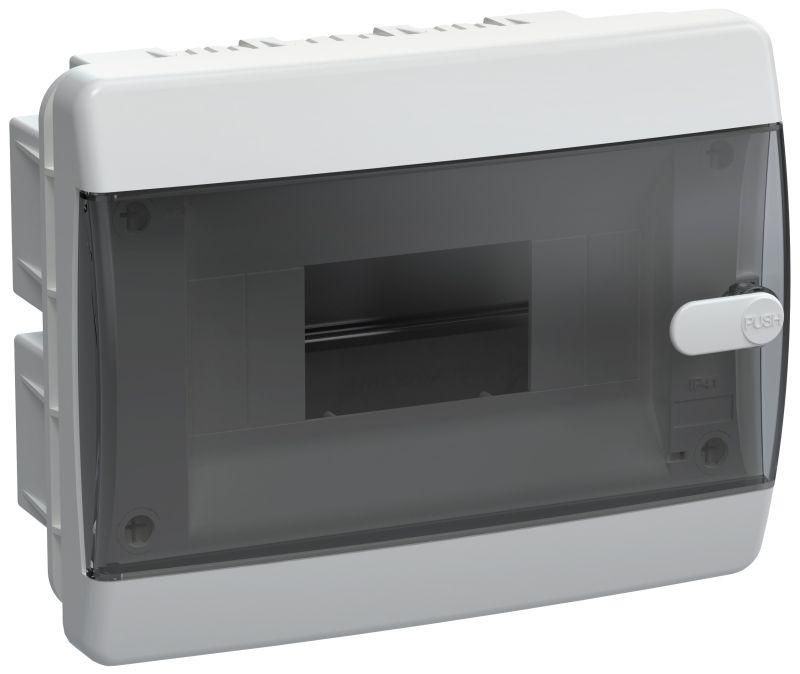

Корпус пластиковый встраиваемый на 8 модулей ЩРВ-П-8 IP41 UNION Compact черная прозрачная дверь - UIC-KP12-V-08-41-K01 IEK

Корпус пластиковый встраиваемый ЩРВ-П-8 IP41 черный прозрачный дверь от IEK - компактное решение для внутренней установки распределительного щита с восемью модулями. Подходит для монтажа в стену в жилых, офисных и производственных помещениях. Артикул uic-kp12-v-08-41-k01.

Назначение и область применения

Корпус ЩРВ-П-8 IP41 предназначен для сборки и защиты бытового и коммерческого электрооборудования внутри стены. Устанавливается в нишу, чтобы щит был Flush-методом - то есть заподлицо со стеной. Применяется для размещения автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Подходит для квартир, частных домов, офисов, подъездов и небольших производственных участков.

Технические характеристики

• Количество модулей: 8 (стандартная ширина одного модуля - 17,5 мм)
• Тип изделия: Распределительный щит
• Материал корпуса: АБС-пластик - устойчив к ударным нагрузкам и перепадам температур
• Степень защиты: IP41 - защищает от твердых предметов больше 1 мм и вертикально падающих капель воды
• Глубина монтажа: 64,5 мм - требует соответствующей глубины ниши в стене
• Количество рядов: 1 - все устройства располагаются в один горизонтальный ряд
• Наличие DIN-рейки: Да - стандартная рейка 35 мм для фиксации модулей
• Тип крышки: Закрытого типа с прозрачной дверцей - позволяет видеть состояние контактов без вскрытия
• Наличие замка: Да - обеспечивает доступ только авторизованному персоналу
• Цвет корпуса: Черный; цвет дверцы: Прозрачный

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм, установленными на DIN-рейке. Для монтажа требуется подготовить нишу в стене глубиной не менее 64,5 мм. Корпус крепится к стене с помощью анкеров или дюбелей через отверстия в боковых стенках. После установки в нишу рекомендуется заделать зазоры между корпусом и стеной раствором или пеной для герметизации. Прозрачная дверца открывается на петлях - не требует демонтажа для проверки или обслуживания.

Безопасность и стандарты

Степень защиты IP41 соответствует ГОСТ 14254. Обеспечивает защиту от случайного прикосновения к токоведущим частям (защита от предметов >1 мм) и от капель воды, падающих вертикально. Материал корпуса - самозатухающий АБС-пластик, что снижает риск распространения пламени. Соответствует требованиям безопасности для помещений с нормальной влажностью и без воздействия проливных осадков.

Преимущества

• Прозрачная дверца позволяет контролировать положение автоматов и наличие напряжения без открытия щита
• Удобный замок предотвращает неквалифицированный доступ
• Черный корпус маскирует следы загрязнений и лучше сочетается с современным интерьером
• Высокая механическая прочность АБС-пластика снижает риск повреждения при монтаже и эксплуатации
• Встроенный DIN-рейка исключает необходимость самостоятельной установки направляющей

Ограничения применения

• Не подходит для установки на улице или в сырых помещениях - степень защиты IP41 недостаточна для попадания брызг сбоку или постоянной влажности
• Глубина 64,5 мм ограничивает использование крупных устройств, таких как многофазные счетчики или мощные УЗО с большим габаритом
• Не рассчитан на высокую тепловую нагрузку - не следует устанавливать рядом с источниками нагрева (например, радиаторами или печами)
• Не допускается применение в средах с химически активными веществами (растворители, кислоты, щелочи)

Примеры использования

• Распределительный щит в квартире - для автомата ввода, УЗО и групповых выключателей света
• Щит в офисном помещении - для питания компьютеров, принтеров и сетевого оборудования
• Подъездный щит в многоквартирном доме - для учета и защиты этажной группы
• Небольшой цех или мастерская - для управления освещением и маломощными станками

Практические советы

• Перед монтажом проверьте глубину ниши - минимум 64,5 мм, плюс 2–3 мм на зазор для раствора
• При использовании в деревянных конструкциях используйте металлический экран или термостойкую прокладку под корпус
• Не затягивайте крепления слишком сильно - АБС-пластик легко трескается при перегрузке
• Для удобства обслуживания оставьте свободное место перед щитом - дверца должна открываться полностью без препятствий
• При необходимости можно дополнительно закрепить DIN-рейку снизу, если используются тяжелые устройства
