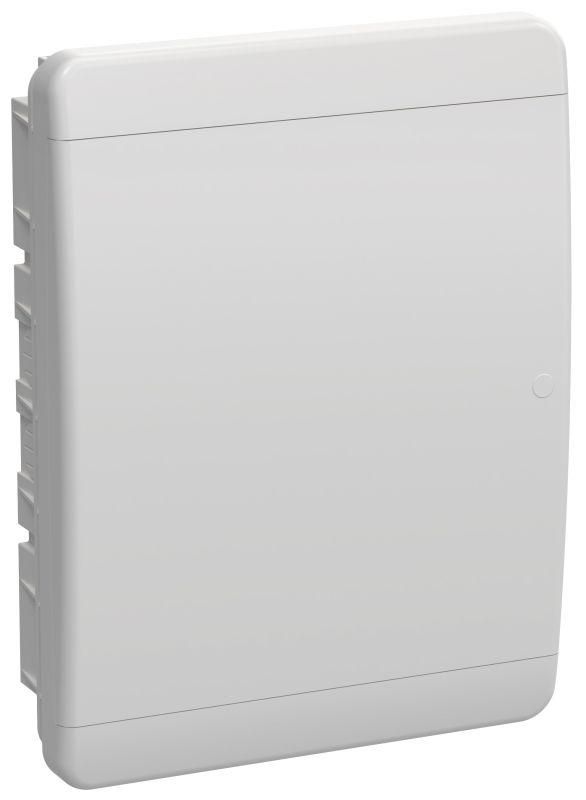

Корпус пластиковый встраиваемый на 24 модуля ЩРВ-П-24 IP41 белая дверь TEKFOR | TF5-KP13-V-24-41-K01-K01 IEK

Корпус пластиковый ЩРВ-П-24 IP41 белая дверь от IEK (ИЭК) - это компактный распределительный щит на 24 модуля DIN, предназначенный для скрытой установки в стене. Артикул tf5-kp13-v-24-41-k01-k01 подходит для сборки бытовых и технических щитов с автоматическими выключателями, УЗО и другими модульными устройствами.

Назначение и область применения

Корпус пластиковый ЩРВ-П-24 IP41 белая дверь используется для монтажа внутренних распределительных щитов в жилых домах, квартирах, офисах и технических помещениях. Подходит для группового учета электроэнергии, защиты освещения, розеточных контуров и слаботочного оборудования. Благодаря скрытому способу монтажа обеспечивает эстетичный вид при отделке стен гипсокартоном, штукатуркой или плиткой.

Технические характеристики

• Количество модулей DIN: 24 (два ряда по 12 модулей каждый)
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик - ударопрочный, устойчивый к перепадам температур
• Глубина монтажа: 64 мм - требует соответствующего углубления в стене
• Тип крышки: закрытого типа с фиксацией
• Наличие замка: да - позволяет запирать щит для предотвращения несанкционированного доступа
• Цвет: белый - совместим с большинством интерьерных решений
• DIN-рейка: встроена - готова к установке модульных аппаратов

Совместимость и монтаж

Корпус пластиковый ЩРВ-П-24 IP41 белая дверь рассчитан на стандартные модульные устройства шириной 17,5 мм (по норме EN 60947). Монтаж выполняется исключительно в подготовленном нишевом отверстии глубиной не менее 64 мм. Для фиксации используются анкерные болты или специальные кронштейны, входящие в комплект. Коробка имеет отверстия для ввода кабелей - их можно просверлить дополнительно при необходимости. Дверца открывается на петлях, что удобно при обслуживании.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов низкого напряжения. Материал ABS-пластика не поддерживает горение и самозатухает при контакте с источником пламени. Защита IP41 допускает использование в помещениях с нормальной влажностью - не рекомендуется для ванных комнат, бассейнов или на улице.

Преимущества

• Удобная двухрядная компоновка - оптимальна для плотной укладки модулей
• Встроенная DIN-рейка снижает время сборки щита
• Фиксирующаяся дверца с замком повышает безопасность
• Пластиковая конструкция не проводит ток и не ржавеет
• Белый цвет маскирует следы эксплуатации и легко сочетается с любым дизайном

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, ветра или пыли
• Не подходит для помещений с высокой влажностью (например, баня, сауна, неотапливаемые подвалы)
• Глубина 64 мм требует точного расчета толщины стены - не подойдет для легких перегородок тоньше 80–90 мм
• Не содержит вентиляционных отверстий - не рекомендован для щитов с мощным тепловыделением (более 10 А на модуль в течение длительного времени)

Примеры использования

• Распределительный щит в квартире - защита розеток, света, кухонной группы
• Щит управления в офисе - питание компьютеров, принтеров, систем видеонаблюдения
• Технический щит в подъезде - управление лифтом, освещением лестницы, сигнализацией
• Автономный щит в кладовой или гардеробной - контроль за освещением и розетками

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 5 мм больше 64 мм, чтобы избежать давления на заднюю стенку корпуса
• При использовании нескольких кабелей в одном вводе используйте кабельные вводы с герметизацией - даже при IP41 важно сохранить целостность защиты
• Не перегружайте один ряд более чем 12 модулями - соблюдайте равномерное распределение нагрузки
• При замене модулей отключите питание и снимите дверцу - так проще работать и безопаснее
• Артикул tf5-kp13-v-24-41-k01-k01 совместим со всеми изделиями серии TEKFOR - можно использовать однотипные элементы для стандартизации проектов
