Навесные корпуса ST с двумя дверями 300х800х1000 | R5ST0813 DKC ДКС

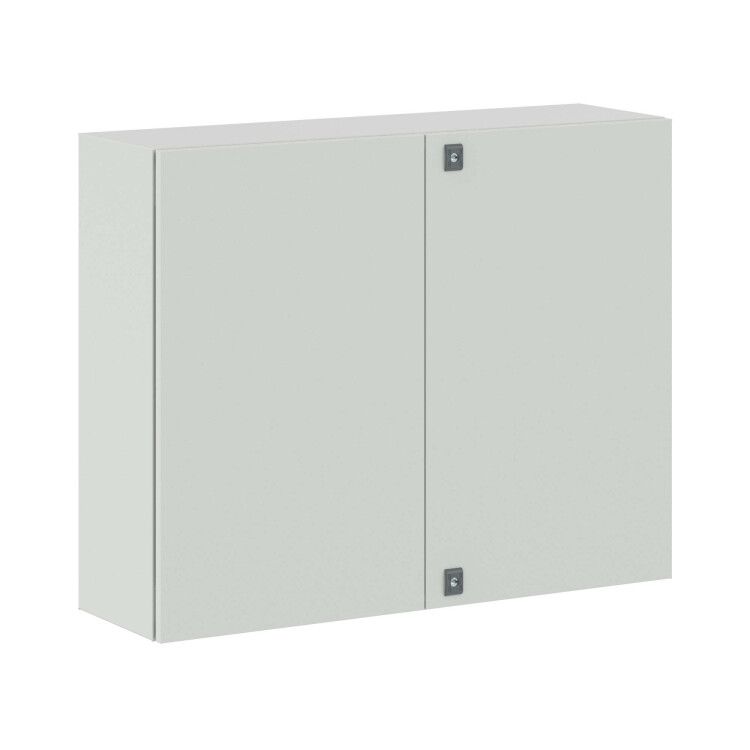

Корпус сварной навесной серии ST с двумя дверями 800х1000х300 мм от DKC (ДКС), артикул r5st0813, предназначен для установки электрооборудования в условиях повышенной запыленности, влажности и внешних воздействий. Благодаря прочной сварной конструкции и двухстороннему доступу, этот шкаф обеспечивает надежную защиту компонентов в промышленной среде.

Назначение и область применения

Корпус сварной навесной серии ST с двумя дверями 800х1000х300 мм используется для размещения автоматических выключателей, контакторов, реле, преобразователей частоты и других элементов управления в условиях открытых площадок, на улице, в цехах с высокой влажностью или агрессивной средой. Подходит для монтажа на стене или столбе. Применяется в системах автоматизации, на конвейерах, насосных станциях, объектах ЖКХ и энергетике.

Технические характеристики

• Габариты: 800 мм (ширина) × 1000 мм (глубина) × 300 мм (высота)
• Материал: сталь с порошковым покрытием цвета RAL 7035
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающих с 40 см)
• Количество дверей: две - передняя и задняя, открывающиеся на петлях
• Толщина материала: двери - 1,5 мм, каркас - 1,2 мм
• Крышка: скатная, для отвода осадков
• Вентиляция: есть вентиляционные окна с фильтрами против пыли
• Монтажная плата: да - внутренние крепления для оборудования с метрическими отверстиями
• Запирание: стандартный замок под ключ с бородкой на каждой двери
• Крепление: возможность установки на стену или столб
• Герметизация: кромка корпуса с загибом + уплотнитель из вспененного полиуретана на дверях

Совместимость и монтаж

Корпус сварной навесной серии ST с двумя дверями 800х1000х300 мм совместим со всеми типами стандартного коммутационного оборудования, соответствующего DIN-рейкам и метрическому креплению. Монтаж осуществляется на вертикальную поверхность через четыре угловые кронштейны - предусмотрены отверстия под болты M8. Для установки на столб используются специальные хомуты (не входят в комплект). Учитывайте свободное пространство вокруг шкафа: минимум 300 мм спереди и сзади для обслуживания дверей.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (корпуса для электротехнических устройств) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждена испытаниями по EN 62262. Порошковое покрытие устойчиво к УФ-излучению и коррозии, что позволяет использовать шкаф в открытом воздухе без дополнительной защиты.

Преимущества

• Две двери обеспечивают удобный доступ с обоих сторон - особенно полезно при ограниченном пространстве перед шкафом
• Скатная крыша исключает скопление воды и снега
• Загнутая кромка и полиуретановые уплотнители снижают риск проникновения влаги даже при длительной эксплуатации
• Высокая жесткость конструкции за счет толстостенной стали и сварного соединения
• Метрическая монтажная плата упрощает установку оборудования без необходимости сверления
• Порошковое покрытие RAL 7035 - долговечное, не требует перекраски

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• IP55 не гарантирует полную герметичность при постоянном погружении - нельзя применять в затопляемых участках
• Вентиляционные окна позволяют проходить пыли - не рекомендованы для мест с высокой концентрацией проводящей пыли (например, металлургические цеха)
• Температурный диапазон не указан - при экстремальных температурах ниже -30C или выше +60C требуется проверка совместимости с установленным оборудованием

Примеры использования

• Электрощитовая на улице для управления насосной станцией
• Щит управления конвейерной линией в пищевом производстве
• Распределительный щит на опоре ЛЭП
• Автоматика системы вентиляции в подземном паркинге
• Контрольный шкаф на объекте теплоснабжения

Практические советы

• Перед монтажом проверьте соответствие габаритов шкафа и места установки - глубина 1000 мм требует достаточного расстояния от стены
• Используйте антивандальные замки вместо стандартных, если шкаф расположен в общественных зонах
• При установке на столб используйте стальные хомуты с резиновой прокладкой - это снизит вибрацию и продлит срок службы
• Для увеличения степени защиты можно дополнительно установить фильтры на вентиляционные окна (совместимы с моделью)
• При работе в холодном климате следите за конденсацией внутри - возможно потребуется терморегулятор или нагреватель
• Артикул r5st0813 - единственный в линейке RAM block с такими габаритами и двумя дверями; другие модели этой серии имеют другую форму или одно дверное решение
