Блок с предохранителем-выключателем БПВ-2У3, 250А, стальные держатели, ПН2-250 (сталь) - ET520937 Электротехник

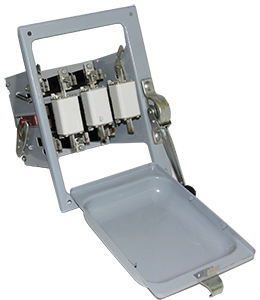

Блок предохранитель-выключатель БПВ-2У3, 250А, стальные держатели, с ПН2-250 (сталь) от бренда Электротехник - устройство комбинированной защиты и управления для трёхфазных цепей до 380 В. Он сочетает функции разъединителя и автоматической защиты от перегрузок и КЗ, что делает его надёжным решением для промышленных объектов с жесткими условиями эксплуатации.

Назначение и область применения

Блок предохранитель-выключатель БПВ-2У3 используется для редкого вручную включения и отключения трёхфазных электрических цепей, а также для защиты оборудования от сверхтоков - как при длительных перегрузках, так и при коротком замыкании. Применяется в распределительных щитах на производствах, в системах автономного энергообеспечения, на насосных станциях, конвейерах и других устройствах, где требуется физическая изоляция цепи и быстрая замена предохранителей.

Технические характеристики

• Номинальный ток: 250 А
• Работает при напряжении до 380 В переменного/постоянного тока
• Количество полюсов: 3
• Номинальное напряжение изоляции: 380 В
• Частота: 50 Гц
• Тип предохранителей: типоразмер 1, совместимые с ПН2-250 (сталь)
• Степень защиты IP41 - защищён от предметов более 1 мм и вертикально капающей воды
• Диапазон рабочих температур: от –40 C до +40 C
• Климатическое исполнение У3 - умеренный климат с возможностью работы в помещениях с повышенной влажностью
• Габариты: 350×190×240 мм
• Количество нормально открытых (НО) контактных пар: 2
• Подключение: болтовое, через клеммы
• Способ монтажа: на монтажную плату (панель)
• Рукоятка: поворотная, обеспечивает наглядное положение “вкл./выкл.”
• Соответствие стандарту: ГОСТ Р 51321.1-2007

Совместимость и монтаж

Блок предохранитель-выключатель БПВ-2У3 монтируется исключительно на монтажную плиту или стенку шкафа с помощью крепёжных отверстий. Для правильной установки необходимо соблюдать зазоры вокруг корпуса - минимум 50 мм со всех сторон для теплоотвода. Подключение проводов осуществляется болтами M8–M10; рекомендован момент затяжки 1,5–2,0 Нм. Предохранители типа ПН2-250 (сталь) должны соответствовать типоразмеру 1 - другие типы не подходят. Монтаж допускается только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 51321.1-2007, который регламентирует требования к коммутационным аппаратам для низковольтных распределительных устройств. Конструкция обеспечивает механическую блокировку доступа к токоведущим частям при закрытом корпусе. Открытие крышки невозможно при включенном состоянии благодаря интерблокировке между рукояткой и крышкой. Степень защиты IP41 позволяет использовать устройство во внутренних помещениях с контролируемой средой, но не предназначено для улицы или сырых мест без дополнительной защиты.

Преимущества

• Объединяет функции разъединителя и предохранительной защиты в одном компактном корпусе
• Стальные держатели предохранителей обеспечивают прочность и долговечность даже при высоких токах
• Поворотная рукоятка даёт четкий визуальный сигнал состояния (“вкл” / “выкл”) без необходимости открывать корпус
• Широкий температурный диапазон (-40…+40 C) позволяет применять в холодных регионах и неотапливаемых помещениях
• Легкая замена предохранителей - достаточно открыть крышку и вытащить элемент без демонтажа всего аппарата

Ограничения применения

• Не предназначен для частого оперирования - не рассчитан на многочисленные включения/отключения в час (не является контактором)
• IP41 не обеспечивает защиту от брызг сбоку или прямого попадания воды - запрещено использование вне помещений или в условиях повышенной влаги без кожуха
• Только три полюса - нельзя использовать в однофазных цепях без модификаций
• Не имеет встроенной тепловой защиты - зависит полностью от внешнего предохранителя
• Не поддерживает дистанционное управление - работает только вручную

Примеры использования

• Защита главного входа на промышленном станке с мощностью до 100 кВт
• Распределительный пункт на конвейере в пищевой промышленности
• Автоматический ввод резерва (АВР) в малых электроустановках
• Щитовая на базе генератора в удалённом пункте обслуживания
• Цепи освещения крупных ангаров с необходимостью быстрого отключения

Практические советы

• Перед установкой проверьте соответствие типоразмера предохранителей - используйте только ПН2-250 (сталь) с типоразмером 1
• При сборке щита учтите габариты 350×190×240 мм - предусмотрите место для открытия крышки и доступа к рукоятке
• Не забудьте про заземление корпуса - он требует подключения к PE-шине
• Проверяйте состояние предохранителей каждые 6 месяцев - особенно при работе в режиме близком к номинальному току
• При замене предохранителя всегда отключайте питание - даже при выведенной рукоятке есть риск наличия напряжения на выводах
• Для условий с пылью или химическими выбросами рекомендуется дополнительно герметизировать корпус или поместить в специализированный ящик
