Корпус щита этажного 4 кв. модификация3 Народный (1010х950х160) IP31, ниша 920х860х140 | SQ0905-1338 TDM

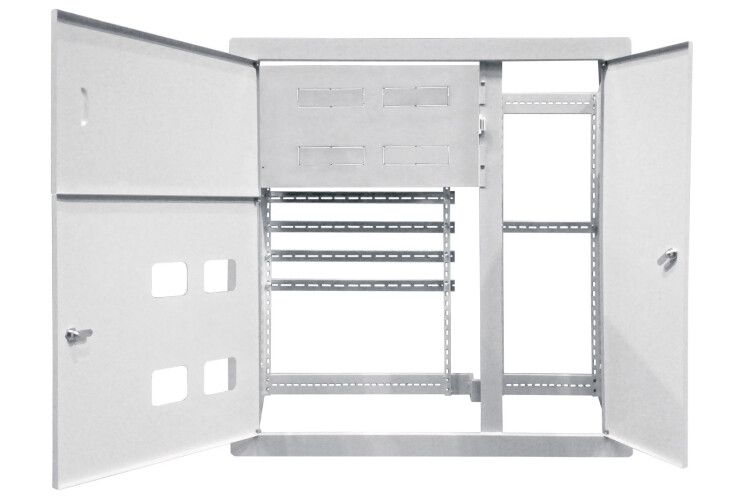

Корпус щита этажного 4 кв. модификация 3 (1010х950х160) IP31, ниша 920х860х140 TDM - это металлический корпус для установки счетчиков и автоматических выключателей в жилых многоквартирных домах. Разработан для монтажа в нишу стены, обеспечивает надежную защиту оборудования и удобный доступ для обслуживания. Артикул sq0905-1338 соответствует серии TDM ELECTRIC.

Назначение и область применения

Корпус щита этажного 4 кв. модификация 3 предназначен для организации квартирного учёта электроэнергии в сетях 220 В, 50 Гц. Устанавливается на этажных щитовых площадках в многоэтажных домах. Защищает внутреннее оборудование - счётчики, автоматы, шины - от внешних воздействий. Подходит для сборки одноквартирных и групповых щитов, где требуется компактная и защищённая установка.

Технические характеристики

• Габариты корпуса: 1010×950×160 мм
• Размер ниши для монтажа: 920×860×140 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Материал корпуса: сталь
• Покрытие: текстурированный полиэстеровый порошок - устойчив к царапинам и коррозии

Совместимость и монтаж

Корпус рассчитан на установку в стеновые ниши. Для монтажа необходимо подготовить проём точно по размерам ниши - 920×860×140 мм. Коробка фиксируется анкерными болтами или хомутами после выравнивания уровня. Открытые стороны позволяют легко подводить кабели сверху и снизу. Все элементы внутри щита крепятся на DIN-рейках. Рекомендуется использовать кабельные вводы с герметизацией для сохранения степени защиты IP31.

Безопасность и стандарты

Корпус соответствует требованиям к устройствам распределения электроэнергии в жилых зонах. Степень защиты IP31 обеспечивает безопасность при случайном контакте с токоведущими частями через решётки или открытые участки. Материалы не поддерживают горение и соответствуют нормам пожарной безопасности для помещений типа ЖЭК.

Преимущества

• Порошковое покрытие устойчиво к механическим повреждениям и влаге - продлевает срок службы в условиях подъездов
• Чётко заданные габариты ниши обеспечивают совместимость со стандартными стеновыми проёмами
• Простой монтаж благодаря предварительно просчитанным размерам и плоской форме
• Поддерживает установку до четырёх квартирных щитков - оптимальна для типовой проектной документации

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 недостаточна для улицы или сырых мест
• Не рекомендуется для систем выше 220 В или частоты 50 Гц - не сертифицирована для трёхфазных сетей
• Не имеет встроенных вентиляционных каналов - при высоких нагрузках возможен перегрев; требует контроля температурного режима
• Не подходит для установки в помещениях с агрессивной средой (промышленные объекты, химические производства)

Примеры использования

• Щит этажный в новостройке с индивидуальным учётом на каждую квартиру
• Замена старого щита при капитальном ремонте подъезда
• Обустройство распределительного пункта в домах с коллективным учётом и последующим делением на квартиры

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 140 мм, чтобы корпус полностью вошёл без зазора
• Используйте пластиковые или медные шины одинакового сечения - корпус рассчитан на нагрузку до 63 А на выход
• При закладке проводов в нишу избегайте острых изгибов - они могут повредить изоляцию при затяжке кабеля
• Для долговечности регулярно осматривайте замки и петли - корпус выполнен из стали, но при длительной эксплуатации возможно ослабление крепления
• Артикул sq0905-1338 совпадает с другими изделиями серии TDM ELECTRIC - можно заказывать запчасти и аналогичные модели без изменения проекта
