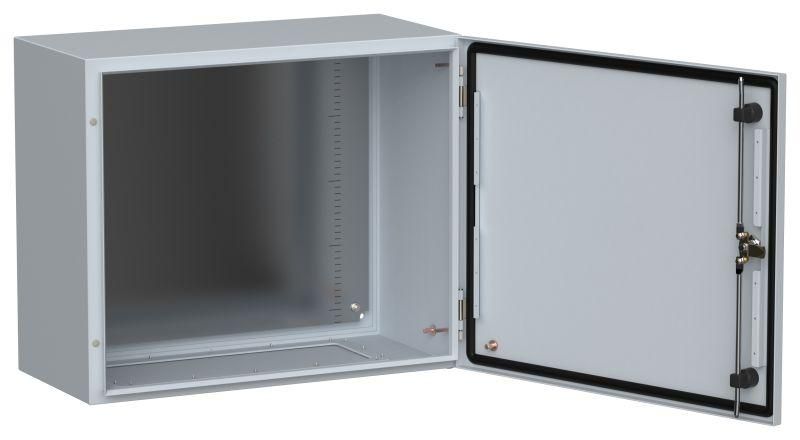

Корпус ЩМП-50.60.30 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-050-060-030-66

Корпус металлический ЩМП-50.60.30 УХЛ1 IP66 TITAN 5 - это прочный распределительный щит из стали с порошковым покрытием, предназначенный для наружной установки и защиты электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Бренд IEK и артикул ti5-10-n-050-060-030-66 указывают на серию TITAN 5, где этот корпус используется как основа для сборки автоматизированных систем управления.

Назначение и область применения

ЩМП-50.60.30 УХЛ1 IP66 TITAN 5 предназначен для монтажа внутреннего оборудования распределительных щитов в условиях открытой установки. Подходит для использования на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленной автоматизации. Обеспечивает защиту устройств автоматики, контакторов, реле, преобразователей частоты и других компонентов от внешних воздействий.

Технические характеристики

• Размеры корпуса: 500×600×300 мм (Ш×В×Г)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Количество модулей DIN: до 81 единицы - позволяет разместить большое количество аппаратов на стандартной рейке
• Номинальный ток: 630 А - рассчитан на работу с силовыми цепями высокой нагрузки
• Материал корпуса: сталь толщиной 1 мм - обеспечивает жесткую конструкцию и устойчивость к деформациям
• Цвет: RAL 7035 (серый антрацит) - соответствует промышленным стандартам эстетики
• Покрытие: порошковое напыление - устойчиво к коррозии, царапинам и химическим воздействиям
• Тип дверцы: одинарная - открывается на петлях, удобна для обслуживания
• Тип крышки: закрытого типа - исключает доступ к внутренним элементам без открытия дверцы
• Наличие замка: да - защищает от несанкционированного доступа
• Наличие монтажной панели: да - предварительно подготовленная плоская поверхность для фиксации оборудования
• Условия эксплуатации: УХЛ1 - работает при температурах от −40C до +40C, допускает влажную среду

Совместимость и монтаж

ЩМП-50.60.30 УХЛ1 IP66 TITAN 5 монтируется методом открытой установки - крепится к стене, опоре или платформе с помощью болтов через отверстия в боковых или нижних планках. Для точного монтажа рекомендуется использовать уровнемер и проверить вертикальность. Монтажная панель внутри уже имеет отверстия под стандартные DIN-рейки, что ускоряет сборку. Кабельные вводы не предусмотрены - необходимо дополнительно приобрести и смонтировать подходящие вводы (например, M20 или G½) в заранее продуманных местах.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP66 обеспечивает безопасность при работе в сыром, запылённом или агрессивном окружении. Порошковое покрытие снижает риск возникновения электрокоррозии. Наличие замка соответствует нормам безопасности для доступа обслуживающего персонала.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции толщиной 1 мм
• Устойчивость к климатическим факторам - подходит для суровых условий УХЛ1
• Полную совместимость со стандартными DIN-рейками и оборудованием до 81 модуля
• Порошковое покрытие увеличивает срок службы в 2–3 раза по сравнению с обычной грунтовкой
• Запатентованная конструкция рамы и дверцы от TITAN 5 минимизирует люфт и обеспечивает плотное прилегание

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет маркировки Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не эквивалентен IP68
• Толщина стенки 1 мм требует осторожного обращения при транспортировке - возможна деформация при ударах
• Отсутствие встроенных кабельных вводов - требуется самостоятельная комплектация
• Не подходит для установки в помещениях с агрессивными химическими испарениями (например, кислотные производства)

Примеры использования

• Наружный распределительный щит насосной станции водоснабжения
• Щит управления конвейерной линией на пищевом заводе
• Автоматический щит освещения на территории парковки или промзоны
• Распределительный пункт для системы видеонаблюдения на улице
• Центральный щит управления HVAC-системой на кровле здания

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были правильно выбраны по диаметру и типу резьбы - используйте вводы с уплотнительными кольцами для сохранения IP66
• При установке на вертикальную поверхность используйте антивибрационные прокладки между корпусом и стеной - особенно важно в районах с сильными ветрами
• Для длительной работы в холоде (ниже −20C) убедитесь, что установленное оборудование также рассчитано на такие температуры
• При необходимости модификации корпуса (просверливание отверстий) используйте свёрла по металлу и обязательно обработайте края антикоррозийным составом
• Артикул ti5-10-n-050-060-030-66 - это базовая модель; для более крупных решений в серии TITAN 5 есть аналоги с другими размерами
