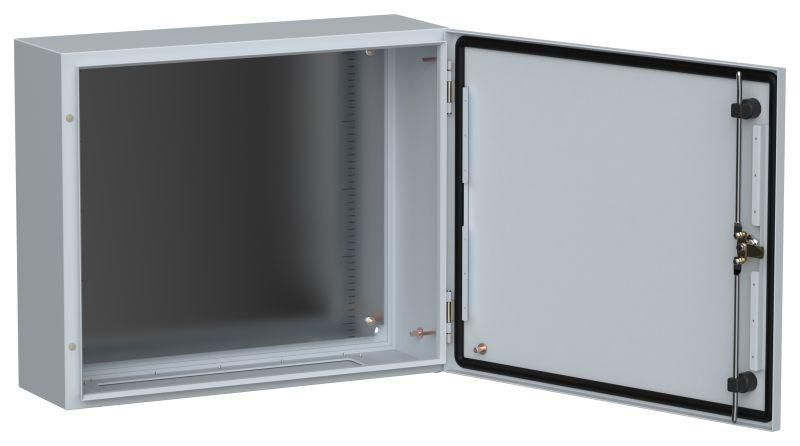

Корпус ЩМП-50.60.20 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-050-060-020-66

Корпус металлический ЩМП-50.60.20 УХЛ1 IP66 от IEK (ИЭК) - это прочный, защищённый шкаф с монтажной панелью для установки электрооборудования в условиях повышенной влажности, запылённости и перепадов температур. Артикул ti5-10-n-050-060-020-66 соответствует серии TITAN и предназначен для наружного и внутреннего монтажа в промышленных системах автоматизации.

Назначение и область применения

Корпус ЩМП-50.60.20 УХЛ1 IP66 используется для компоновки распределительных и управляющих устройств: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей ввода-вывода. Подходит для установки на объектах с жесткими условиями эксплуатации - на открытых площадках, в цехах, на элеваторах, насосных станциях, вентиляционных узлах. Благодаря классу защиты IP66 и климатическому исполнению УХЛ1, корпус выдерживает воздействие дождя, снега, пыли, а также температур от −40C до +40C.

Технические характеристики

• Размеры: 500×600×200 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковая окраска цвета 7035 (серый матовый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Климатическое исполнение: УХЛ1 - устойчивость к холодному и влажному климату
• Номинальный ток: 630 А - допустимая нагрузка через проводники внутри корпуса
• Тип двери: одинарная, открывающаяся на петлях
• Тип крышки: закрытого типа - без доступа сверху
• Наличие монтажной панели: да - стальная панель для фиксации оборудования
• Способ монтажа: навесной или напольный - возможна установка на стену или на основание
• Наличие замка: да - одноключевой механизм для предотвращения несанкционированного доступа

Совместимость и монтаж

Корпус ЩМП-50.60.20 УХЛ1 IP66 совместим со всеми типами DIN-рейки и стандартными креплениями для аппаратов. Монтажная панель имеет перфорацию под M4 и M5 крепёж. Для навесного монтажа предусмотрены кронштейны на задней стенке; для напольного - возможность крепления болтами к бетонному полу через отверстия в нижнем основании. Кабельные вводы не входят в комплект - требуются отдельно (например, кабельные вводы IP66 с резьбой G½–G2).

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ 15150. Сертифицирован для работы в зонах с повышенным уровнем электромагнитных помех. Конструкция исключает самопроизвольное открывание двери при вибрации. Порошковое покрытие обеспечивает химическую стойкость к маслам, растворителям и агрессивным средам, характерным для промышленных объектов.

Преимущества

• Высокая ударопрочность благодаря стальной конструкции толщиной 1 мм
• Уникальная геометрия корпуса из серии TITAN снижает риск деформации при транспортировке и монтаже
• Порошковое покрытие устойчиво к царапинам, выгоранию и коррозии
• IP66 позволяет использовать корпус без дополнительных кожухов даже под открытым небом
• Фиксированные петли и замок обеспечивают длительную работу без люфтов и провисания двери

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не эквивалентен IP68
• Номинальный ток 630 А относится к проводникам внутри корпуса, а не к входящему кабелю - необходимо выбирать кабели с достаточным сечением
• Отсутствие верхних и боковых вводов - все кабели должны проходить через переднюю или нижнюю часть
• Не рекомендовано использование в местах с постоянным воздействием кислот, щелочей или сильных окислителей
• Толщина стали 1 мм - недостаточна для взрывоопасных зон (не сертифицирована для Zone 1/2)

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на конвейере пищевого производства
• Автоматический щит для системы освещения парковки
• Контрольный шкаф на тепловой электростанции
• Щит питания и управления вентиляционными агрегатами

Практические советы

• Перед монтажом проверьте посадочные размеры: внешние габариты 500×600×200 мм, глубина монтажной панели - 190 мм
• Для кабельных вводов используйте только модели с аналогичной степенью защиты IP66 - иначе нарушается целостность герметизации
• При установке на открытом воздухе направьте дверь в сторону, где меньше попадают осадки - это продлит срок службы замка
• При использовании в условиях сильной вибрации (станки, транспорт) дополнительно закрепите оборудование на панели виброгасящими прокладками
• Артикул ti5-10-n-050-060-020-66 - единственный вариант этого размера в серии TITAN; другие размеры имеют другую кодировку
