Корпус ЩМП-80.80.20 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-080-080-020-66

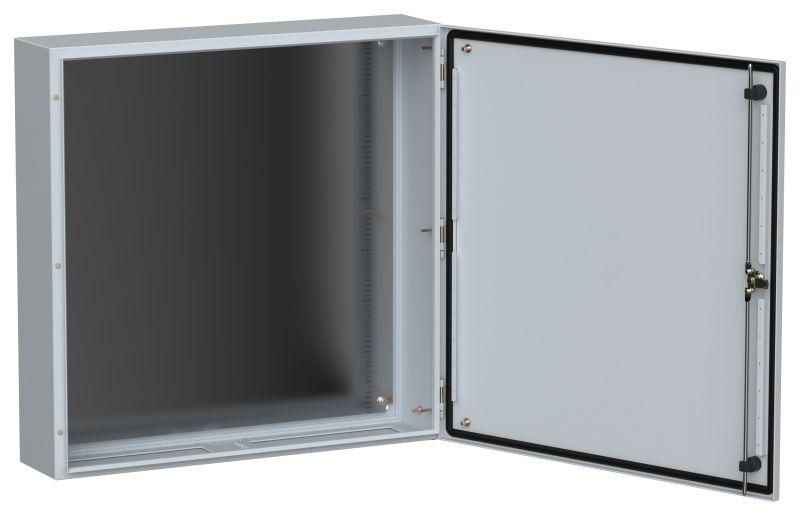

Корпус металлический ЩМП-80.80.20 УХЛ1 IP66 от IEK (ИЭК) - это прочный металлический шкаф с монтажной панелью, предназначенный для установки электрооборудования в условиях открытых площадок и агрессивной среды. Артикул ti5-10-n-080-080-020-66 соответствует серии TITAN 5 и обеспечивает защиту от пыли, воды и внешних воздействий.

Назначение и область применения

ЩМП-80.80.20 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других компонентов управления. Подходит для установки на улице, в цехах с повышенной влажностью, на объектах энергетики, транспорта и промышленной автоматизации. Благодаря классу защиты IP66 и устойчивости к перепадам температур (УХЛ1), корпус можно использовать в суровых климатических зонах - от холодных регионов до влажных тропиков.

Технические характеристики

• Размеры: 800×800×200 мм (Ш×В×Г)
• Материал корпуса: сталь с толщиной стенок 1,4 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи внутри шкафа
• Цвет: RAL 7035 (серый антрацит)
• Покрытие: порошковое напыление - устойчиво к царапинам, коррозии и химическим воздействиям
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - предотвращает попадание осадков сверху
• Наличие замка: да - с возможностью запирания ключом для безопасности доступа
• Наличие монтажной панели: да - внутренняя рама для фиксации оборудования болтами
• Способ монтажа: открытая установка - крепится к стене, опоре или основанию
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C

Совместимость и монтаж

ЩМП-80.80.20 УХЛ1 IP66 совместим со всеми типами DIN-рейки, модульными автоматами, силовыми контактами и контроллерами, которые крепятся на монтажную панель. Для монтажа требуется минимум два крепёжных элемента - рекомендуется использовать анкерные болты M8 или аналогичные, в зависимости от основания. Открытая установка требует ровной вертикальной поверхности; не применяйте на наклонных или вибрирующих конструкциях. Кабельные вводы не предусмотрены - необходимо дополнительно приобрести и смонтировать подходящие вводы (например, М20 или М25) для проводов.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Сертифицирован для работы в условиях взрывоопасных зон категории 21/22 (при условии правильной комплектации и герметизации вводов). Порошковое покрытие не содержит свинца и фталатов, безопасно для окружающей среды.

Преимущества

• Высокая жесткость конструкции благодаря толщине стали 1,4 мм - снижает риск деформации при ударах или нагрузках
• Порошковое покрытие обеспечивает длительную антикоррозийную защиту даже при постоянном воздействии влаги
• Монтажная панель позволяет равномерно распределить вес оборудования и исключить перегрузку стенок корпуса
• Запираемая дверца повышает безопасность обслуживания и защищает от несанкционированного доступа
• Произведён на современном роботизированном участке - точность геометрии и отсутствие брака

Ограничения применения

• Не предназначен для погружения в воду - IP66 не эквивалентен IP67/IP68
• Не рассчитан на работу в агрессивных химических средах (кислоты, щёлочи, растворители) - покрытие устойчиво к влаге, но не ко всем химикатам
• Не имеет встроенных вводов - потребуется самостоятельная установка кабельных вводов и уплотнителей
• Максимальный ток 630 А относится к проходному току всей системы - не следует превышать этот показатель в рамках проекта
• Не используется в качестве основного контейнера для взрывоопасных веществ - требуются специальные взрывозащищённые решения

Примеры использования

• Управление насосными станциями на водопроводных сетях
• Распределительные щиты на промышленных конвейерах
• Автоматизация систем вентиляции и кондиционирования на открытых площадках
• Щиты питания для световых сигналов на железнодорожных переездах
• Контрольные пункты на нефтепромыслах и газоперерабатывающих заводах

Практические советы

• Перед монтажом проверьте, что внутренние размеры шкафа позволяют разместить все устройства с учётом теплового зазора (минимум 20–30 мм между элементами)
• Используйте термостойкие кабельные вводы с резиновыми уплотнителями - они сохранят степень защиты IP66 после установки
• При установке на открытом воздухе ориентируйте дверцу так, чтобы она не находилась под прямыми солнечными лучами - это продлит срок службы покрытия
• Для удобства сервиса оставьте свободное место около шкафа - минимальный радиус открывания дверцы составляет 90°
• Артикул ti5-10-n-080-080-020-66 - это часть серии TITAN 5; другие модели этой серии имеют аналогичные технологии, но разные размеры - выбирайте по фактическому объёму оборудования
