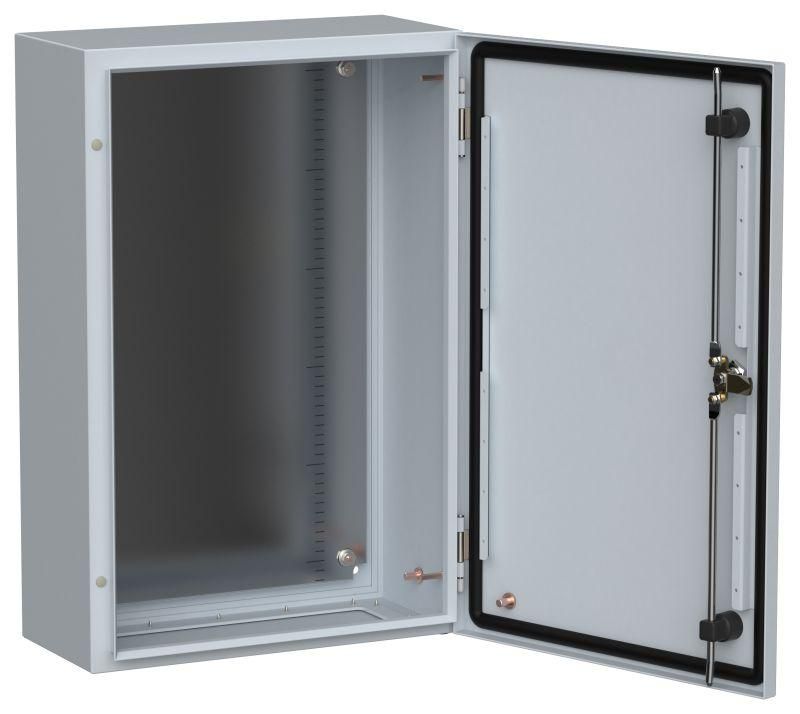

Корпус ЩМП-60.40.20 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-060-040-020-66

Корпус металлический ЩМП-60.40.20 УХЛ1 IP66 от IEK (ИЭК) - это прочный, защищённый ящик для монтажа электрооборудования в условиях улицы или на производстве. Артикул ti5-10-n-060-040-020-66 относится к серии TITAN и предназначен для работы в сложных климатических зонах.

Назначение и область применения

ЩМП-60.40.20 УХЛ1 IP66 используется для размещения аппаратов управления, автоматики, контакторов, реле и других компонентов, требующих защиты от внешних воздействий. Подходит для открытой установки на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленной автоматизации. Благодаря классу защиты IP66 и устойчивости к перепадам температур, корпус обеспечивает работу оборудования даже в условиях повышенной влажности, пыли, дождя и снега.

Технические характеристики

• Размеры: 600×400×200 мм - оптимальный объём для средних распределительных щитов
• Номинальный ток: 630 А - позволяет использовать внутри устройства с высокой нагрузкой
• Материал корпуса: сталь с толщиной стенок 1 мм - обеспечивает жесткую конструкцию
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Цвет: RAL 7035 (серый) - устойчивый к выцветанию, соответствует промышленным стандартам
• Покрытие: порошковое напыление - антикоррозийное, износостойкое, без необходимости окраски после монтажа
• Тип дверцы: одинарная - удобна для доступа ко всем элементам внутри
• Тип крышки: закрытого типа - исключает попадание влаги сверху
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Наличие монтажной панели: да - внутренняя рама для фиксации DIN-рейок и оборудования
• Способ монтажа: открытая установка - крепится болтами к стене, столбу или основанию
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C

Совместимость и монтаж

ЩМП-60.40.20 УХЛ1 IP66 совместим со стандартными DIN-рейками, клеммниками, автоматическими выключателями и модульными устройствами до 630 А. Монтажная панель уже установлена - достаточно закрепить оборудование саморезами или на рейках. Для установки используйте четыре угловых отверстия в задней стенке. Кабельные вводы не предусмотрены - необходимо дополнительно установить подходящие вводы (например, M20 или M25) через готовые технологические отверстия. Корпус не рассчитан на встраивание в стену - только наружная установка.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 62208. Серия TITAN прошла тестирование на ударную прочность, коррозионную стойкость и термическую устойчивость. Порошковое покрытие не содержит свинца и хром(VI), безопасно при эксплуатации. Наличие замка соответствует нормам безопасности для доступа к оборудованию только авторизованному персоналу.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и усиленной конструкции
• IP66 - одна из самых высоких степеней защиты среди аналогичных решений
• Порошковое покрытие сохраняет цвет и целостность десятки лет даже при постоянном воздействии УФ-лучей
• Монтажная панель снижает время сборки щита - не требуется доп. крепления
• Климатическое исполнение УХЛ1 делает корпус пригодным для эксплуатации в Сибири, на Дальнем Востоке и в горных районах

Ограничения применения

• Не предназначено для установки в помещениях с агрессивными газами (хлор, серная кислота) - материал не устойчив к химическим воздействиям
• Не рекомендовано использование в местах с частыми взрывоопасными выбросами - не является взрывозащищённым
• Толщина стали 1 мм достаточна, но при длительной механической нагрузке (например, вибрация станков) возможна деформация - нужна дополнительная жесткость крепления
• Кабельные вводы не входят в комплект - их нужно докупать отдельно

Примеры использования

• Уличный щит управления насосной станцией
• Распределительный шкаф на автозаправочной станции
• Шкаф автоматики конвейера на пищевом производстве
• Центральный пункт управления освещением на железнодорожной платформе
• Щит питания систем видеонаблюдения на территории складского комплекса

Практические советы

• Перед монтажом проверьте, что все технологические отверстия под кабельные вводы свободны - они должны быть закрыты заглушками до установки вводов
• При использовании в холодных регионах убедитесь, что внутри щита нет конденсата - можно установить нагревательный элемент или вентилятор с терморегулятором
• При затяжке болтов крепления не переусердствуйте - сталь 1 мм легко продавливается
• Выбирайте кабельные вводы с резиновым уплотнителем - они лучше работают в условиях перепадов температур
• Артикул ti5-10-n-060-040-020-66 - единственный вариант этого размера в серии TITAN с IP66; другие модели имеют меньшие размеры или другую степень защиты
