Корпус металлический ЩМП-1-1 (395х310х150) IP31 Народный - SQ0905-0904 TDM

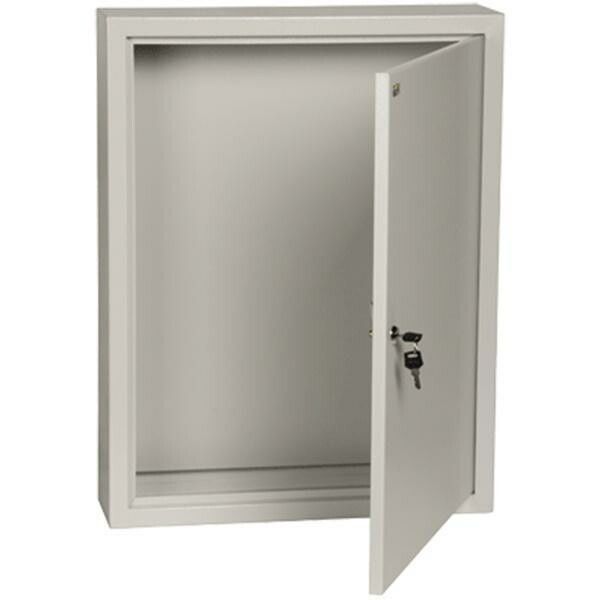

Щит с монтажной панелью ЩМП-1-1 (395х310х150) IP31 от TDM ELECTRIC - это компактный металлический корпус с готовой панелью для монтажа аппаратуры, предназначенный для сборки распределительных и управляющих электрощитов в помещениях с нормальной влажностью. Артикул sq0905-0904 соответствует серии «Народная» - решение для базовых задач промышленной автоматизации.

Назначение и область применения

Щит с монтажной панелью ЩМП-1-1 (395х310х150) IP31 используется для внутренней установки в закрытых помещениях. Подходит для сборки силовых щитов, щитов автоматики, пунктов распределения электроэнергии, систем управления оборудованием. Применяется на заводах, в цехах, на объектах ЖКХ и коммерческой недвижимости. Не предназначен для улицы, сырых помещений или мест с высокой запылённостью.

Технические характеристики

• Габариты: 395×310×150 мм (Ш×В×Г)
• Номинальный ток: 400 А - допустимая нагрузка на входную группу, не относится к защите внутри щита
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь толщиной 0,6 мм
• Покрытие: порошковое, текстурированное, серое (RAL 7035)
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Количество отверстий для фланцев: 3 - для подключения кабелей через герметичные вводы
• Количество линейных кабельных вводов: 3 - предварительно подготовленные места для ввода проводов
• Способ монтажа: открытая установка - крепление на стену или опору
• Дверца: одинарная, с замком - обеспечивает доступ и безопасность
• Элемент заземления: есть - точка для подключения PE-проводника

Совместимость и монтаж

Щит с монтажной панелью ЩМП-1-1 (395х310х150) IP31 имеет уже установленную стальную монтажную планку - можно сразу крепить DIN-рейки, автоматы, контакторы и другие устройства. Для монтажа используются четыре крепёжных отверстия на задней стенке. Кабели заводятся через три заранее пробитые точки - рекомендуется использовать подходящие по диаметру кабельные вводы (не входят в комплект). Замок на дверце позволяет запирать щит ключом - важно для объектов с ограниченным доступом. Глубина 150 мм достаточна для установки модульных устройств до 8–10 модулей в ряд, но не подходит для крупных преобразователей частоты или больших рубильников.

Безопасность и стандарты

• Соответствует требованиям EN 50102 по ударопрочности (IK10)
• Порошковое покрытие снижает риск коррозии и повреждения при механическом воздействии
• Наличие заземляющего элемента обеспечивает надёжное соединение с системой TN-S/TN-C-S
• Не содержит материалов, выделяющих токсины при нагреве

Преимущества

• Готовая монтажная панель - экономит время на сборке, не требует сверления
• Порошковое покрытие устойчиво к царапинам и химическим веществам
• Высокая ударопрочность IK10 - подходит для сред с возможными случайными ударами
• Запираемая дверца - повышает безопасность персонала и целостность оборудования
• Стандартный цвет RAL 7035 - совместим с большинством промышленных решений

Ограничения применения

• IP31 не защищает от брызг сбоку, пыли и влаги - нельзя использовать вне помещений
• Толщина стали 0,6 мм - не рассчитана на длительные вибрации или тяжёлое оборудование
• Нет встроенных вентиляционных отверстий - при большой тепловой нагрузке требуется внешнее охлаждение
• Не предусмотрена возможность наращивания секций - только одиночная установка
• Кабельные вводы не включены - необходимо докупать отдельно

Примеры использования

• Распределительный щит на участке конвейера с автоматическими выключателями и реле времени
• Щит управления насосной станцией с магнитными пускателями и терморегуляторами
• Локальный пункт питания освещения в административном здании
• Контрольный щит для системы видеонаблюдения с источником бесперебойного питания

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабели соответствуют диаметру используемых вводов - лучше выбрать вводы с резьбой M20 или M25
• Используйте DIN-рейки с шагом 35 мм - они идеально подходят к стандартной панели
• При установке в условиях повышенной влажности (например, в подвале) дополнительно прокладывайте гидроизоляцию между щитом и стеной
• Не перегружайте панель - максимальная плотность монтажа: около 10 модулей шириной 17,5 мм каждый
• Артикул sq0905-0904 - единственный вариант в этой серии с такими габаритами; аналоги других брендов могут отличаться по расположению креплений
