Корпус металлический ЩМП-02-500х400х220-IP31-УХЛ3 | 243728 КЭАЗ

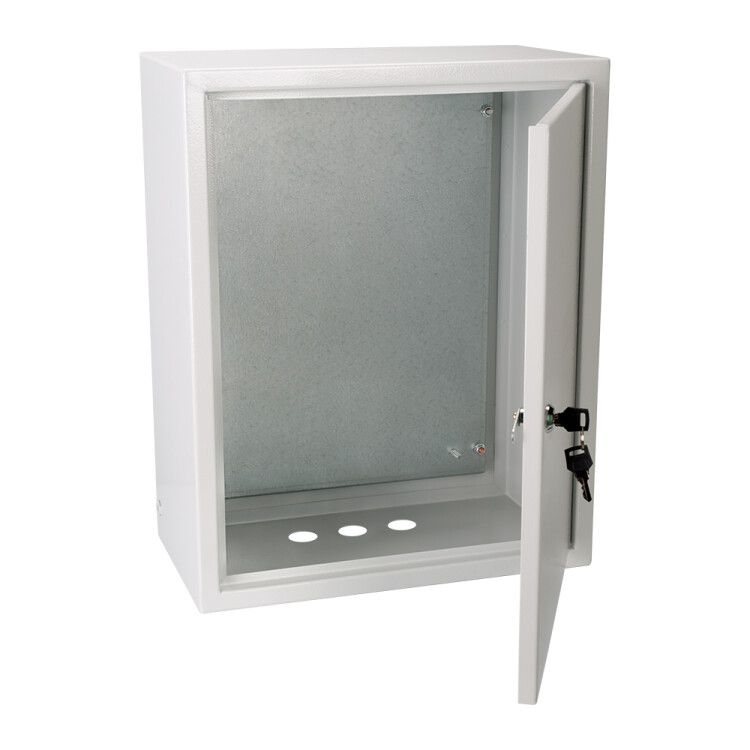

Корпус металлический ЩМП-02-500х400х220-IP31-УХЛ3 от КЭАЗ предназначен для установки внутри электрощитов различного назначения - от силовых до систем автоматизации. Этот корпус сочетает прочность стали, надежную защиту IP31 и возможность навесного монтажа, что делает его универсальным решением для промышленных условий.

Назначение и область применения

Корпус ЩМП-02-500х400х220-IP31-УХЛ3 используется для сборки распределительных щитов: силовых, управляющих, вводно-распределительных, систем сигнализации и автоматизации. Подходит для внутренней установки на стену в помещениях с контролируемой средой - цехах, насосных станциях, пунктах управления оборудованием. Монтажная панель позволяет удобно собирать оборудование вне корпуса, затем фиксируя её внутри.

Технические характеристики

• Размеры: 500×400×220 мм (ширина × высота × глубина)
• Материал: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40C до +40C, повышенная влажность
• Номинальный ток: 630 А - допустимый максимальный ток через шины и коммутационные устройства внутри корпуса
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется
• Тип крышки: закрытого типа - плотно прилегает, обеспечивает герметичность
• Замок: есть - защищает от несанкционированного доступа
• Монтажная панель: да, съемная - упрощает сборку и обслуживание
• Тип крепления: винтовое
• Способ монтажа: навесной
• Нормативный документ: ГОСТ 50030.1-2007

Совместимость и монтаж

Корпус ЩМП-02-500х400х220-IP31-УХЛ3 совместим с DIN-рейками, модульными автоматическими выключателями, контакторами, термореле и другими устройствами стандартного форм-фактора. Для монтажа используются четыре предварительно просверленных отверстия на задней стенке - достаточно четырех саморезов или анкеров. Съемная монтажная панель позволяет заранее смонтировать все комплектующие на столе, после чего опустить её в корпус и зафиксировать болтами. Нагрузка на кронштейны должна соответствовать весу установленного оборудования - максимум около 30–40 кг при равномерном распределении.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50030.1-2007, регламентирующим безопасность электрощитового оборудования. Класс защиты II исключает необходимость подключения защитного провода PE - корпус не является частью системы заземления. Однако рекомендуется выполнять потенциальное выравнивание между всеми элементами внутри щита для снижения помех. Порошковое покрытие препятствует коррозии и повышает долговечность в условиях повышенной запыленности.

Преимущества

• Съемная монтажная панель значительно ускоряет сборку и последующее обслуживание
• Высокая механическая прочность благодаря сварному стальному корпусу
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям
• Замок обеспечивает контроль доступа персонала
• Климатическое исполнение УХЛ3 гарантирует работу в холодных и сырых помещениях

Ограничения применения

• Степень защиты IP31 не предназначена для открытых площадок или мест с постоянным попаданием брызг и струй воды - для таких задач нужен минимум IP54
• Не следует использовать в помещениях с агрессивными газами, паром или масляными выбросами - материал не рассчитан на такие условия
• Глубина монтажа составляет 0 мм - нельзя устанавливать внутрь нишу; корпус обязательно должен находиться на внешней поверхности стены
• Подключение медных жил большего сечения, чем предусмотрено контактами внутри, требует проверки допустимости нагрузки

Примеры использования

• Щит управления насосной станцией в водопроводе
• Распределительный щит на участке конвейера в пищевой промышленности
• Автоматизированный пункт управления освещением в складском комплексе
• Щит ввода питания в административное здание с использованием модульных автоматов

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене и в корпусе - используйте уровень для точного расположения
• При работе с съемной панелью всегда отключите питание и разрядите конденсаторы перед демонтажем
• Для увеличения теплоотдачи не забудьте оставить свободное пространство вокруг корпуса - особенно вверху и сбоку
• При необходимости можно дополнительно установить вентиляционные решётки, но они должны сохранять класс защиты IP31
• Артикул 243728 - единственный номер для заказа этого конкретного варианта корпуса ЩМП-02-500х400х220-IP31-УХЛ3 от КЭАЗ
