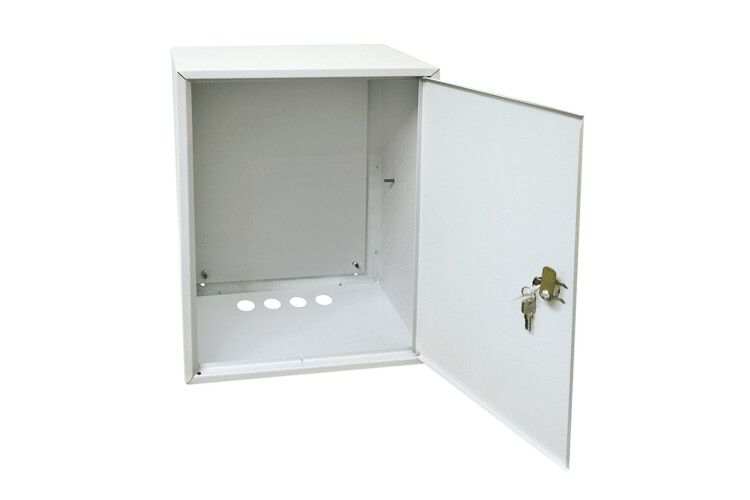

Корпус металлический ЩМП-2-0 (500х400х220) IP31 Народный - SQ0905-0902 TDM

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP31 от TDM ELECTRIC предназначен для компактной сборки распределительных устройств в условиях внутренней установки. Корпус из стали с порошковым покрытием обеспечивает надёжную защиту оборудования при открытой установке, а встроенная монтажная панель упрощает крепление автоматических выключателей, контакторов и других элементов.

Назначение и область применения

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP31 используется для сборки электрощитов различного назначения: силовые щиты, щиты автоматики, управления, освещения и вспомогательных цепей. Подходит для помещений с нормальной влажностью и отсутствием агрессивных сред - например, административных зданий, производственных участков, насосных станций, систем вентиляции. Не предназначен для наружной установки или мест с высокой запылённостью, влагой или риском механических повреждений.

Технические характеристики

• Размеры корпуса: 500×400×220 мм (Ш×В×Г)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 400 А - допустимая нагрузка на вводные устройства
• Материал корпуса: сталь с толщиной стенок 0,6 мм
• Покрытие: текстурированный порошковый слой, цвет серый (RAL 7035)
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, дверь
• Количество кабельных вводов: 4 линейных отверстия для труб
• Ударопрочность: IK10 - устойчив к воздействию энергии до 20 Дж (удар молотком массой 5 кг с высоты 40 см)
• Способ монтажа: открытая установка на стену
• Количество отверстий для фланцев: 4 - для крепления кабельных вводов или переходных муфт

Совместимость и монтаж

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP31 совместим со стандартными DIN-рейками шириной 35 мм, которые легко крепятся к внутренней панели. Для монтажа используются четыре предварительно подготовленных отверстия в задней стенке - они позволяют зафиксировать щит на стене с помощью анкеров или саморезов. Кабельные вводы рассчитаны на трубы диаметром до 20 мм. Установка возможна только в горизонтальном положении. Глубина 220 мм позволяет разместить модульные аппараты до 18 модулей (по 17,5 мм каждый) с запасом на коммутацию.

Безопасность и стандарты

Щит соответствует требованиям стандарта EN 50102 по ударопрочности (IK10). Конструкция выполнена в соответствии с правилами безопасности для электроустановок низкого напряжения. Порошковое покрытие исключает контакт с острыми краями металла и снижает риск поражения электрическим током при случайном прикосновении к корпусу. Наличие замка обеспечивает контроль доступа к внутренним элементам.

Преимущества

• Жесткая монтажная панель из стали обеспечивает точное и долговечное крепление оборудования
• Порошковое покрытие устойчиво к коррозии, царапинам и химическому воздействию
• Чётко продуманная геометрия корпуса - удобно для прокладки кабелей внутри и вывода через вводы
• Имеются готовые отверстия для фланцев - не требуют сверления при монтаже
• Серый цвет (RAL 7035) сочетается с большинством промышленных интерьеров

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для дождя, снега или пылевых бурь
• Не рекомендован для помещений с постоянной повышенной влажностью (>80%) или риском попадания жидкости
• Толщина стенок 0,6 мм делает корпус чувствительным к сильным механическим ударам - не использовать в зонах с частым движением транспорта или оборудованием
• Номинальный ток 400 А относится к вводному устройству; внутренние автоматы должны выбираться отдельно

Примеры использования

• Электрощит управления насосной станцией в жилом комплексе
• Распределительный щит освещения в офисном здании
• Щит автоматизации конвейера на пищевом производстве
• Центральный пункт распределения питания для группы станков в цехе

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий в стене и размеров крепёжных элементов - щит имеет стандартные отверстия для M6 болтов
• При использовании кабельных вводов с фланцами используйте уплотнители, чтобы сохранить степень защиты IP31
• Не перегружайте монтажную панель - суммарный вес оборудования не должен превышать 25–30 кг
• Для обслуживания открывайте дверцу только после отключения питания - даже при IP31 есть риск прикосновения к токоведущим частям
• Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP31 от TDM ELECTRIC - оптимальный выбор для проектов, где важны цена, надёжность и скорость сборки
