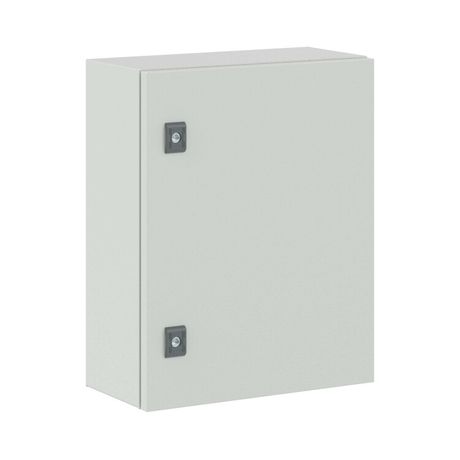

Корпус сварной навесной серии ST без М/П Размер: 500 x 400 200 мм (В х Ш Г) Спец. Исплонение - R5ST0542WMP ДКС

Корпус сварной навесной серии ST без монтажной панели размером 500x400x200 мм от DKC (ДКС), артикул r5st0542wmp, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств - например, контакторов, реле, модулей автономного управления, преобразователей частоты, коммуникационных интерфейсов. Подходит для монтажа на стене или столбе в местах с высокой запылённостью, перепадами температур, воздействием осадков. Применяется в промышленности: на конвейерах, насосных станциях, объектах ЖКХ, энергообъектах, в уличном освещении и других outdoor-системах.

Технические характеристики

• Габариты: 500×400×200 мм (высота × ширина × глубина)
• Материал: оцинкованная сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Защита: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных механизма
• Фланец: один сплошной для ввода кабелей
• Крепление: настенное и на столб
• Монтажная пластина: есть - можно дополнительно смонтировать внутреннюю планку
• Подходит для метрического монтажа: да - совместим со стандартными DIN-рейками и метрическими креплениями

Совместимость и монтаж

Корпус ST без предустановленной монтажной панели позволяет гибко планировать расположение оборудования внутри. Для крепления используются подготовленные отверстия на задней стенке - подходят для анкеров, болтов или кронштейнов. Монтаж на столб возможен благодаря наличию специальных крепёжных элементов в комплекте. Открытые стороны позволяют легко ввести кабель через сплошной фланец - после ввода рекомендуется использовать кабельную пробку или термотрубку для сохранения степени защиты IP66. Реверсивная дверь обеспечивает удобство обслуживания в ограниченных пространствах.

Безопасность и стандарты

• Соответствует EN 50102 (стандарт для электротехнических шкафов)
• Имеет сертификат соответствия требованиям безопасности для внешних установок
• Порошковое покрытие устойчиво к химическим веществам, ультрафиолету и механическому износу
• Сейсмическая устойчивость 9 баллов делает корпус пригодным для регионов с повышенной сейсмической активностью

Преимущества

• Высокая прочность за счёт толщины стали 1,2 мм и сварной конструкции
• IP66 + IK10 обеспечивают долгую работу даже в экстремальных условиях
• Порошковое покрытие RAL 7035 не требует окраски и не выгорает на солнце
• Две точки запирания увеличивают безопасность против вскрытия
• Сплошной фланец исключает попадание влаги и пыли через вводы
• Комплексная комплектация снижает время сборки: всё необходимое уже в наличии

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует взрывозащита Ex
• Не имеет встроенной системы вентиляции; при больших тепловыделениях требуется принудительное охлаждение
• Нет встроенного нагревательного устройства - в зимний период при минусовых температурах может потребоваться подключение обогревателя
• Комплект заземления не содержит провода - необходимо самостоятельно выбрать и проложить медный проводник нужного сечения
• Размер 500x400x200 мм не подходит для крупногабаритных контроллеров - проверьте соответствие габаритов вашего оборудования перед заказом

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит для уличного LED-освещения
• Автоматический контроль доступа на территории предприятия
• Контроллер частотного преобразователя на конвейере в цеху с высокой влажностью
• Аварийный световой сигнал с питанием и управлением в закрытом корпусе

Практические советы

• Перед монтажом обязательно проверьте посадочные отверстия на стене/столбе - они должны точно совпадать с крепёжными точками корпуса.
• При использовании в регионах с сильными морозами - предусмотрите подогрев внутри корпуса, так как конденсат может образовываться при перепадах температур.
• Для лучшей герметичности используйте кабельные вводы с уплотнительными кольцами - особенно если проходят много жил.
• Обязательно выполните заземление: подберите медный провод сечением не менее 6 мм2 и подсоедините его к контактному болту на раме корпуса.
• При необходимости замены замков - все замки стандартизированы, аналоги легко найти в каталоге DKC (ДКС).
• Корпус ST без монтажной панели идеально подходит, когда оборудование требует индивидуального крепления - например, нестандартных модулей или тяжёлых трансформаторов.
