Корпус сварной навесной ST с М/П ВхШхГ 1000 x 300 двухдверный | R5ST1013 DKC ДКС

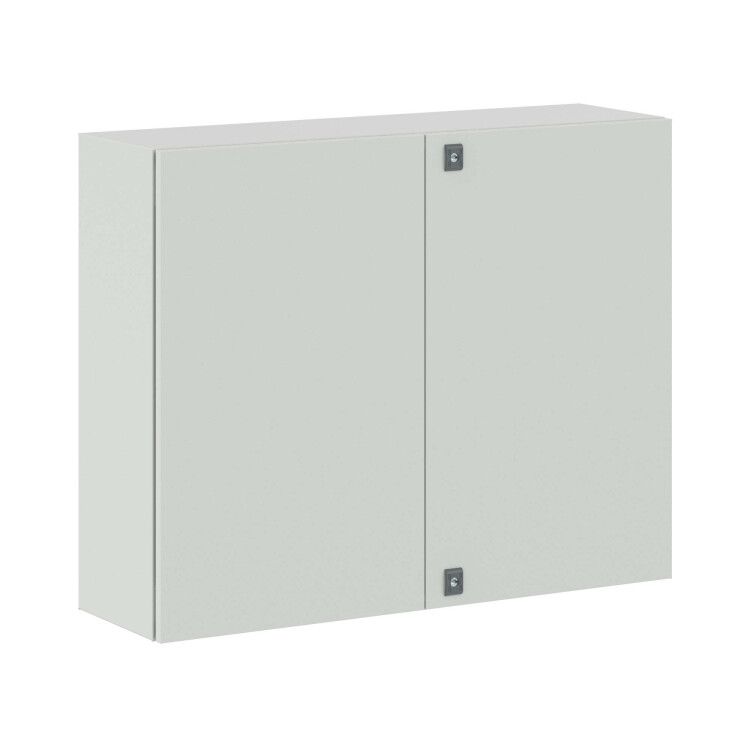

Корпус сварной навесной двухдверный ST ВхШхГ 1000x1000x300 мм от DKC (ДКС) - прочный металлический ящик с двумя дверями, предназначенный для надежного размещения оборудования автоматизации и распределения электроэнергии в условиях улицы или промышленных площадок. Артикул r5st1013 обеспечивает совместимость со стандартными монтажными решениями и поддерживает долгую эксплуатацию даже в сложных климатических зонах.

Назначение и область применения

Корпус сварной навесной двухдверный ST ВхШхГ 1000x1000x300 мм используется для защиты электронных и электромеханических устройств: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей управления. Подходит для установки на столбах, стенах, опорах в местах с высокой запыленностью, влажностью или перепадами температур. Применяется в энергетике, транспорте, ЖКХ, на заводах и объектах инфраструктуры.

Технические характеристики

• Размеры: 1000×1000×300 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP55 - защищён от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение

Совместимость и монтаж

Корпус сварной навесной двухдверный ST ВхШхГ 1000x1000x300 мм монтируется на вертикальную поверхность или столб с помощью предварительно подготовленных отверстий. Для крепления на столбе используются специальные хомуты или кронштейны (не входят в комплект). Монтажная панель имеет готовые отверстия под метрические крепления DIN-рейки и болты M4–M6. Обе двери открываются на 180°, обеспечивают свободный доступ ко всем элементам внутри. Фланцы для ввода кабеля (2 шт.) позволяют организовать герметичный проход через стенки корпуса. Крепление на столбе возможно благодаря наличию усиленного нижнего фланца и возможности фиксации болтами.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электротехнических изделий в условиях открытых площадок. Степень защиты IP55 и ударопрочность IK10 соответствуют международным стандартам IEC 60529 и IEC 62262. Климатические классы УХЛ1, ОМ2, ОМ3 подтверждают соответствие ГОСТ 15150. Наличие комплекта заземления (без проводов) позволяет легко выполнить требование ПУЭ по занулению и заземлению оборудования.

Преимущества

• Высокая механическая прочность: стальная конструкция с толщиной стенок выше средней снижает риск деформации при внешних воздействиях
• Защита от пыли и влаги: IP55 гарантирует работу в дождливую погоду и на пыльных участках
• Устойчивость к ударам: IK10 делает корпус подходящим для мест с возможным случайным повреждением оборудованием или инструментом
• Двухдверная конструкция: удобство обслуживания и замены компонентов без демонтажа всего корпуса
• Порошковое покрытие: устойчиво к царапинам, коррозии и УФ-излучению, не требует окраски после монтажа
• Готовая монтажная панель: экономит время на сборке, исключает необходимость самостоятельного сверления

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не обеспечивает герметичность при затоплении
• Не рекомендован для установки в зонах с агрессивными химическими парами (например, кислотные производства) - порошковое покрытие не рассчитано на такие условия
• Комплект заземления не содержит проводов - необходимо приобрести их отдельно
• Крепление на столб требует дополнительных аксессуаров (хомуты, кронштейны), которые не входят в базовый комплект
• Глубина 300 мм ограничивает установку крупногабаритных устройств - проверяйте габариты оборудования перед монтажом

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на опоре ЛЭП
• Корпус для контроллера автономного освещения дороги
• Ящик для частотного преобразователя на конвейере в цеху с высокой запыленностью
• Аппаратный шкаф для системы видеонаблюдения на территории предприятия

Практические советы

• Перед монтажом проверьте, что внутренние размеры корпуса (1000×1000×300 мм) достаточны для размещения всех компонентов с учётом теплового зазора
• Используйте кабельные вводы с уплотнительными кольцами - они усиливают степень защиты IP55
• При установке на столб используйте два крепления: одно сверху, другое снизу - так повысится устойчивость к ветровым нагрузкам
• Заземление обязательно: подсоедините медный провод сечением не менее 10 мм2 к контактной пластине в корпусе
• При необходимости увеличения степени защиты можно дополнительно использовать терморегуляторы и нагреватели - корпус рассчитан на работу в широком диапазоне температур
• При заказе нескольких экземпляров убедитесь, что все имеют одинаковый артикул r5st1013 - различия в партиях могут влиять на точность отверстий
