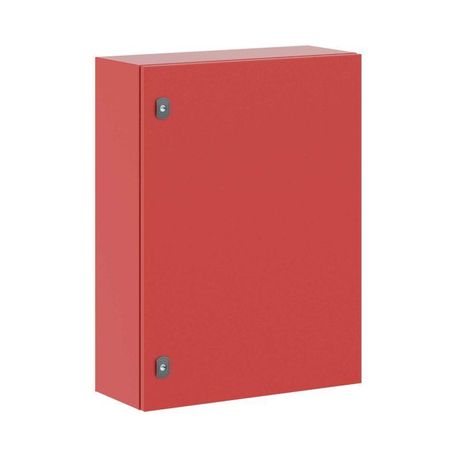

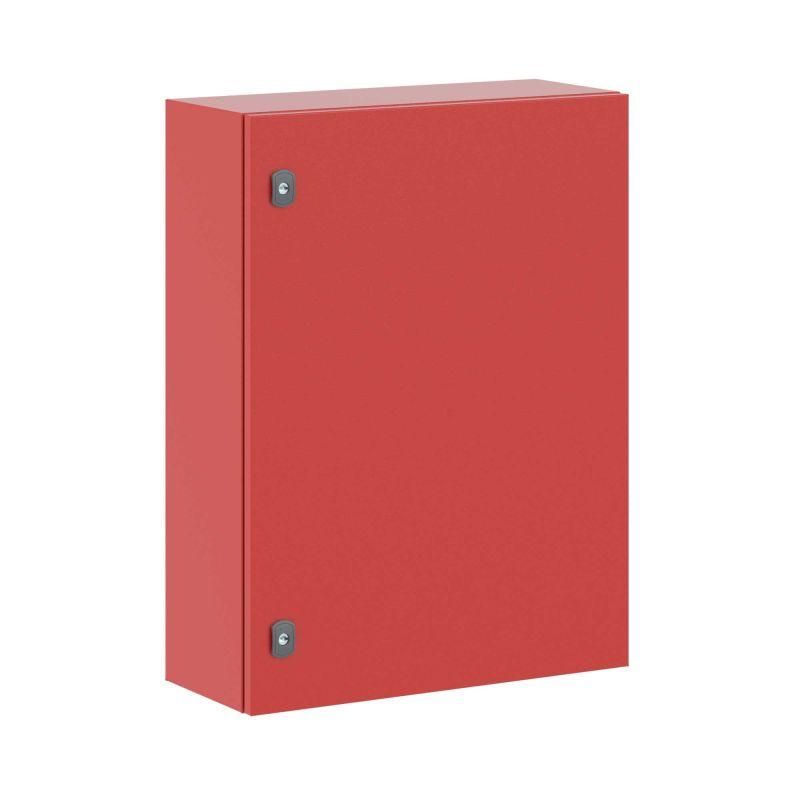

Корпус сварной навесной ST с М/П ВхШхГ 800 х 600 250 мм RAL3020 красный |R5ST0869-RAL3020 | DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 800х600х250 мм RAL3020 от DKC - надёжный щит для наружной и внутренней установки, рассчитанный на жесткие условия эксплуатации. Благодаря стальной конструкции, защите IP66 и ударопрочности IK10, этот корпус подходит для автоматизированных систем, распределительных пунктов и оборудования на объектах с повышенными требованиями к безопасности. Артикул r5st0869-ral3020 обеспечивает совместимость с другими элементами серии RAM block.

Назначение и область применения

Корпус предназначен для размещения электротехнического оборудования: автоматических выключателей, контакторов, реле, модулей управления, устройств защиты и других компонентов систем АСУ ТП, энергораспределения и автоматики.

Подходит для установки:

• на улице - в условиях перепадов температур, влаги, пыли;
• в помещениях с агрессивной средой - цехах, насосных станциях, тепловых пунктах;
• на опорах, столбах, стенах, в нишах;
• в составе групповых решений - при соединении нескольких корпусов в ряд.

Использование в качестве распределительного щита для промышленных линий, конвейеров, освещения, насосов и систем вентиляции.

Технические характеристики

• Габариты: 800×600×250 мм (высота × ширина × глубина);
• Материал корпуса: сталь 1,2 мм; дверь - сталь 1,5 мм;
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой для гибкой компоновки;
• Покрытие: порошковое, цвет RAL3020 (красный), устойчиво к механическим воздействиям и химикатам;
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды;
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см);
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях;
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и атмосферных осадков;
• Группа горючести: Г1 - материал не поддерживает горение;
• Количество дверей: одна, реверсивная - открывается влево или вправо;
• Замки: два поворотных, обеспечивают плотное закрывание;
• Задняя дверь: есть - позволяет доступ к задней части корпуса;
• Защита от влаги: сплошной фланец для ввода кабелей, исключающий попадание воды;
• Вентиляция: дверь вентилируемая - способствует естественному теплообмену;
• Соединение в ряд: да - возможна сборка нескольких корпусов в единую линию без потери степени защиты;
• Застекленная дверь: да - возможность наблюдения за состоянием оборудования без вскрытия;
• Напольная установка: допускается - при использовании соответствующих кронштейнов/ножек;
• Крепление на столбе: да - предусмотрено крепление для вертикальных опор.

Совместимость и монтаж

Корпус совместим с компонентами стандартизированного монтажа DIN-рейки и креплений типа M4–M6. Монтажная панель имеет универсальную разметку - можно крепить оборудование в любом направлении.

Монтаж:

• На стену - через предварительно установленные крепёжные отверстия сзади;
• На столб - с помощью специальных кронштейнов (не входят в комплект);
• В стену - при необходимости углубления в кладку (допускается благодаря тонкой глубине 250 мм);
• На полу - требуются дополнительные ножки или платформа (не входят в комплект).

Фланец для ввода кабелей расположен по всей ширине задней стенки - позволяет организовать ввод до 12 кабелей диаметром до 20 мм каждый. Для точного расположения используйте разметку на панели.

Безопасность и стандарты

• Соответствует требованиям IEC 62208 (корпуса для электротехники);
• Сертифицирован по GOST R 51317, GOST R 51318 - для работы в России и странах ЕАЭС;
• Сейсмостойкость подтверждена испытаниями на 9 баллов по MSK-64;
• Порошковое покрытие прошло тестирование на адгезию, ультрафиолетовую стойкость и коррозионную стойкость;
• Корпус не содержит материалов, выделяющих токсичные вещества при нагреве.

Преимущества

• Высокая прочность - стальная конструкция выдерживает значительные внешние нагрузки;
• Долговечность - порошковое покрытие RAL3020 не выцветает и не трескается даже при длительном воздействии солнца;
• Удобство обслуживания - застекленная дверь и вентиляция позволяют контролировать работу без вскрытия;
• Гибкая компоновка - двунаправленная разметка монтажной панели снижает время сборки;
• Масштабируемость - возможность соединения в ряд создаёт решения любой сложности;
• Полная герметизация - IP66 гарантирует работоспособность в сырых, пыльных и открытых местах;
• Система заземления уже встроена - достаточно подключить провода к контактным площадкам.

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex);
• Не рекомендуется для постоянного погружения в воду - IP66 не равен IP68;
• При напольной установке требуется ровное основание - корпус не имеет регулируемых ножек в базовой комплектации;
• Максимальная масса оборудования на панели - не более 40 кг, чтобы не деформировать крепления;
• При монтаже на столб необходимо использовать дополнительные крепёжные элементы - они не входят в комплект.

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя и пыли;
• Распределительный пункт на промышленной линии - удобный доступ к автоматике;
• Контрольный щит на опоре ЛЭП - сочетание защиты, вентиляции и видимости показаний;
• Автоматический щит для системы видеонаблюдения на парковке - устойчивость к перепадам температур;
• Группа корпусов в ряд - для крупных объектов с множеством потребителей (например, ЖКХ, складские комплексы).

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными элементами стены или столба.
• При установке на улице ориентируйте дверь так, чтобы она не находилась под прямым дождём - лучше повернуть её в сторону стены.
• Для лучшей вентиляции внутри корпуса оставляйте свободное пространство вокруг оборудования - особенно около терморегуляторов и преобразователей частоты.
• При соединении нескольких корпусов в ряд - используйте одинаковые модели, чтобы сохранить герметичность стыков.
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев - при старении они теряют эластичность, что снижает степень защиты.
• Артикул r5st0869ral3020 - идентичен r5st0869-ral3020, различие лишь в формате записи. Оба подходят для заказа.
