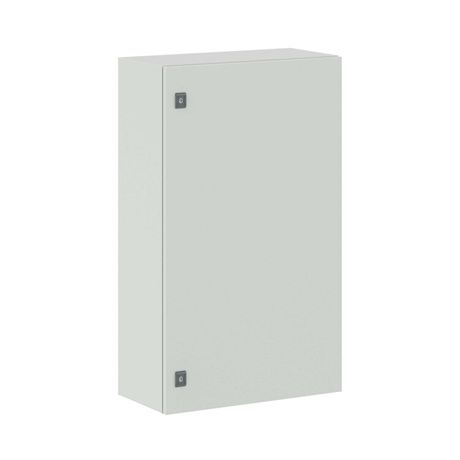

Корпус сварной навесной ST без М/П ВхШхГ 1000 x 600 300 | R5ST1063WMP DKC ДКС

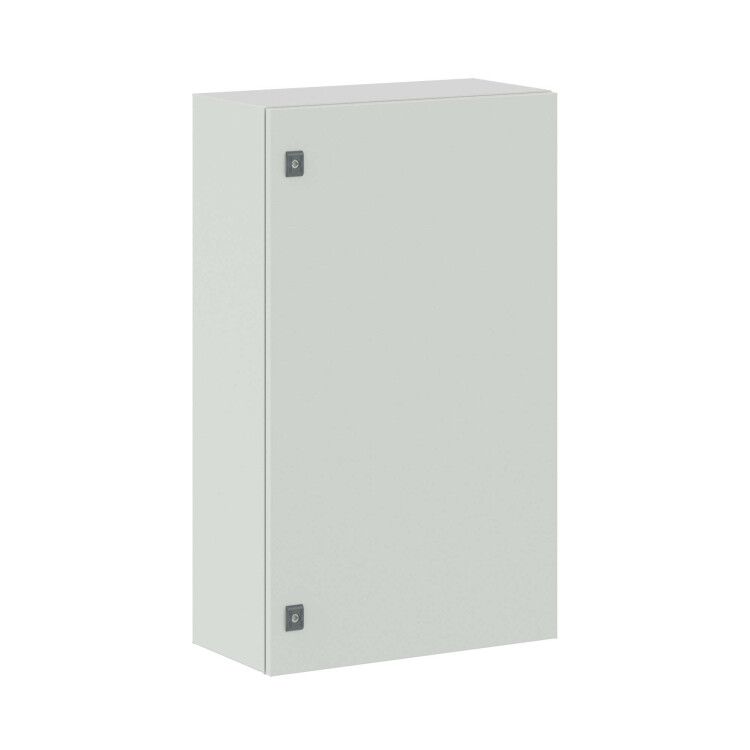

Корпус сварной навесной ST без монтажной панели 1000x600x300 мм от DKC (ДКС) - прочный металлический ящик с высокой степенью защиты для наружного монтажа оборудования управления и распределения энергии. Артикул r5st1063wmp рассчитан на жесткие условия эксплуатации и совместим со стандартными элементами метрической сборки.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 1000x600x300 мм предназначен для размещения аппаратуры автоматизации, коммуникационных устройств, модулей управления и силовой арматуры. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта и промышленности. Благодаря защите IP66 и ударопрочности IK10 используется там, где важна надежность при воздействии пыли, воды, механических нагрузках и перепадах температур.

Технические характеристики

• Габариты: 1000×600×300 мм (высота × ширина × глубина)
• Материал: сталь 1,2 мм (основной корпус и фланец), сталь 1,5 мм (дверь)
• Защита: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковое, цвет RAL 7035 (серый каменный)
• Замки: два поворотных механизма, обеспечивают плотное закрывание
• Климатика: УХЛ1, ОМ2, ОМ3 - работает при минус 40C до +40C, во влажном воздухе
• Сейсмостойкость: до 9 баллов по шкале МСК-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Регулируемая монтажная пластина: да - позволяет адаптировать расположение внутренних элементов
• Крепление на столб: да - есть точки для крепления к опорным конструкциям

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 1000x600x300 мм не имеет встроенной монтажной плиты - все оборудование крепится напрямую к стенкам или к регулируемой пластине внутри. Для монтажа используются предложенные в комплекте кронштейны и болты. Возможна установка на вертикальную стену или столб. Отверстия под кабельный ввод уже выполнены в фланце; дополнительно можно просверливать отверстия в боковых стенках. Размеры позволяют использовать метрические направляющие, DIN-рейки и крепеж M4–M8. Дверь реверсивная - её можно собирать с открыванием влево или вправо.

Безопасность и стандарты

• Соответствие требованиям EN 50102 (ударопрочность IK10)
• Изготовлен в соответствии с нормами IEC 62208 для электрических шкафов
• Порошковое покрытие соответствует классу антикоррозийной стойкости C4
• Электроизоляция обеспечена за счет отдельного комплекта заземления (проводники не входят)

Преимущества

• Высокая механическая прочность благодаря двойному слою стали и усиленной двери
• Полная защита от внешней среды - идеально для открытых площадок
• Регулируемая плита снижает необходимость доработки при изменении компоновки
• Две точки запирания увеличивают безопасность против вскрытия
• Сплошной фланец исключает протечки и попадание грязи в корпус
• Цвет RAL 7035 - устойчив к выгоранию и хорошо сочетается с промышленным окружением

Ограничения применения

• Не предназначен для установки в помещениях с постоянной повышенной влажностью выше 95%, если нет принудительной вентиляции
• Отсутствие встроенного терморегулирования - требует самостоятельного решения о нагреве/охлаждении при экстремальных температурах
• Комплект заземления не содержит провода - необходимо докупить медные перемычки нужного сечения
• Не рекомендуется применять в местах с частыми взрывоопасными выбросами - не является взрывозащищённым
• Объём 180 литров ограничен - не подходит для крупногабаритных преобразователей частоты или АВР больших мощностей

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт для освещения парковой территории
• Ящик для PLC и реле на железнодорожном переезде
• Автоматический щит контроля доступа на входе в производственный комплекс
• Корпус для радиомодуля связи на опоре ЛЭП

Практические советы

• Перед монтажом проверьте посадочные места на стене - они должны выдерживать вес более 40 кг (полный корпус с оборудованием)
• При использовании крепления на столб используйте антивандальные болты и гайки
• Чтобы избежать конденсата внутри, особенно зимой, установите вентилятор или тепловую трубку
• При проходе кабелей через фланец применяйте кабельные вводы с уплотнителем - даже при IP66 возможны потери герметичности при некачественных переходах
• Артикул r5st1063wmp совместим с другими изделиями серии RAM block - легко найти аналоги и допкомплекты
• Не забудьте подключить заземление - без этого корпус не будет соответствовать требованиям безопасности
