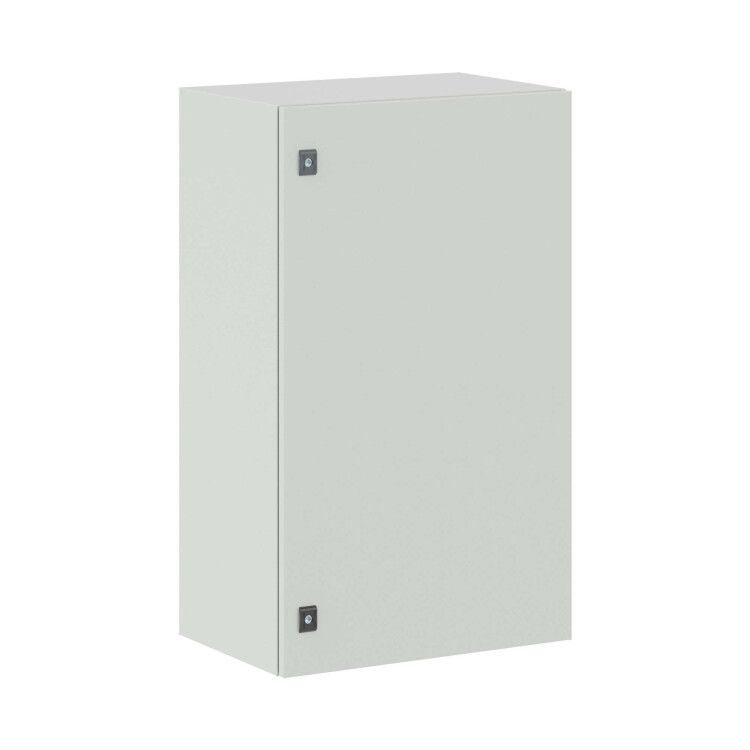

Корпус сварной навесной ST без М/П ВхШхГ 1000 x 600 400 | R5ST1064WMP DKC ДКС

Корпус сварной навесной ST без монтажной панели 1000x600x400 мм от DKC предназначен для надёжного размещения оборудования управления и распределения энергии в условиях открытых площадок. Благодаря прочной стальной конструкции, защите IP66 и ударопрочности IK10, этот корпус выдерживает агрессивную среду и механические воздействия - идеально подходит для уличной установки. Артикул r5st1064wmp соответствует серии RAM block.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 1000x600x400 мм используется для защиты электронных и электромеханических устройств: контакторов, реле, модулей PLC, коммуникационных интерфейсов, силовой аппаратуры. Применяется в системах автоматизации промышленных объектов, на насосных станциях, в пунктах распределения электроэнергии, на железнодорожных путях, в парках оборудования. Подходит для внешней установки благодаря высокой степени защиты и устойчивости к перепадам температур.

Технические характеристики

• Размеры: 1000×600×400 мм (высота × ширина × глубина)
• Материал: сталь 1,2 мм (корпус и фланец), сталь 1,5 мм (дверь)
• Защита: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковое, цвет RAL 7035 (серый каменный)
• Замки: два поворотных механизма, обеспечивают плотное закрывание
• Климатика: УХЛ1, ОМ2, ОМ3 - работает при минус 40C до +40C, во влажном воздухе и соляной атмосфере
• Сейсмостойкость: 9 баллов по шкале МСК-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Крепление: на стену или вертикальный столб
• Монтажная пластина: регулируемая - позволяет перемещать внутренние элементы по высоте
• Метрический монтаж: совместим с болтовыми креплениями M4–M8

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 1000x600x400 мм не имеет жестко установленной внутренней панели - всё оборудование крепится самостоятельно. Для удобства внутри предусмотрена регулируемая монтажная пластина, которую можно фиксировать на нужной высоте. Крепление осуществляется через четыре точки на задней стенке - подходят анкеры, болты или кронштейны для столба. Фланец снизу - цельнолитой, без отверстий; для ввода кабелей используются предварительно подготовленные проходы или дополнительно просверливаемые отверстия. Все входы должны быть запечатаны с помощью кабельных вводов (не входят в комплект).

Безопасность и стандарты

• Соответствует EN 50102 (ударопрочность IK10)
• Изготовлен согласно требованиям IEC 62208 для электрических щитов
• Порошковое покрытие - экологически безопасное, без растворителей
• Заземление обеспечивается через комплект без проводов - необходимо проложить собственный заземляющий проводник от корпуса к контуру заземления

Преимущества

• Высокая механическая прочность - выдерживает нагрузки, включая попытки взлома
• Полная защита от пыли и воды - годится даже для побережья или мест с частыми осадками
• Регулируемая плита - гибкость при расположении оборудования внутри
• Две точки запирания - повышенная безопасность против несанкционированного доступа
• Фланец с одной стороны - упрощает прокладку кабелей и снижает риск протечек
• Цвет RAL 7035 - маскирует следы коррозии и царапин

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием химических паров, кислот или щелочей - порошковое покрытие не рассчитано на такие условия
• Отсутствие встроенного терморегулирования - при температурах выше +40C требуется принудительная вентиляция или теплообменники
• Нет готовых кабельных вводов - их нужно докупать отдельно
• Не рекомендован для установки в зонах с возможностью затопления - IP66 не гарантирует длительное погружение
• Не подходит для установки в качестве основания - вес более 100 кг требует усиленного крепления

Примеры использования

• Щит управления насосной станцией на автостоянке
• Распределительный пункт на железной дороге
• Автоматический контроль освещения на территории завода
• Электрошкаф для системы видеонаблюдения на улице
• Контрольный щит для конвейера в пищевой промышленности

Практические советы

• Перед монтажом проверьте, что стена или опора способна выдерживать массу корпуса (более 30 кг) с оборудованием - используйте анкерные болты M10+
• Для ввода кабелей выбирайте вводы с классом защиты IP66+ и резиновым уплотнением - например, KPT или NBR
• Обязательно проведите заземление: соедините контактную пластину внутри корпуса с контуром заземления медным проводом сечением не менее 10 мм2
• При использовании в холодном климате - контролируйте образование конденсата внутри; при необходимости установите нагреватель или вентиляцию с осушителем
• Артикул r5st1064wmp - единственный вариант этой модели без монтажной панели; другие варианты серии имеют встроенные плиты - не путайте!
