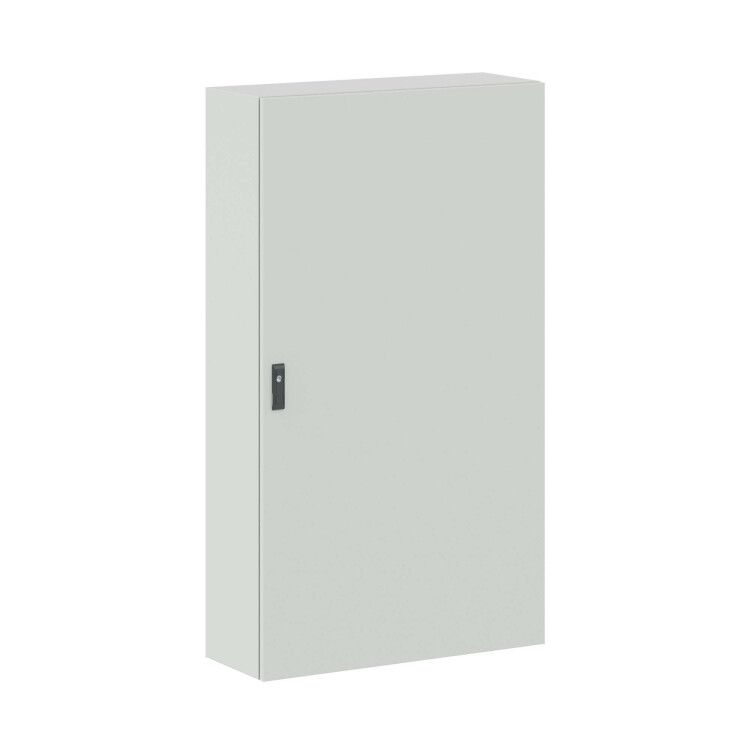

Корпус сварной навесной ST без М/П ВхШхГ 1400 x 800 300 | R5ST1483WMP DKC ДКС

Корпус сварной навесной ST без монтажной панели 1400x800x300 мм от DKC предназначен для надежного размещения оборудования в условиях улицы или промышленных площадок. Этот корпус серии ST обеспечивает высокую степень защиты и механическую прочность, что делает его подходящим решением для систем автоматизации и распределения энергии. Артикул r5st1483wmp соответствует габаритам 1400×800×300 мм и не включает внутреннюю монтажную панель.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 1400x800x300 мм используется для установки аппаратуры управления, коммуникационных устройств, контакторов, автоматических выключателей и других элементов электросистем. Подходит для внешней установки - например, на стене здания, опоре ЛЭП или технологической рампе. Применяется в промышленности, ЖКХ, транспорте, на объектах с повышенными требованиями к защите от окружающей среды.

Технические характеристики

• Размеры: 1400 × 800 × 300 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм (корпус и фланец), 1,5 мм (дверь)
• Защита: IP66 - полностью герметичный от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковое, цвет RAL 7035 (серый каменный)
• Замки: два запирающих механизма для повышения безопасности
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и с возможностью образования конденсата
• Сейсмостойкость: до 9 баллов по шкале МСК-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная - можно открывать влево или вправо
• Фланцы: два сплошных для ввода кабелей
• Заземление: комплект есть, но без проводов - требуется самостоятельное подключение
• Регулируемая монтажная плита: да - позволяет адаптировать расположение оборудования внутри
• Крепление на столб: да - предусмотрены точки для крепления к трубчатым опорам
• Метрический монтаж: совместим - поддерживаются болтовые соединения M4–M10

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 1400x800x300 мм монтируется исключительно настенным способом. Для установки используются предварительно подготовленные отверстия в задней стенке - они рассчитаны под анкерные болты или кронштейны. Крепление на столб возможно благодаря специальным проушинам или планкам, входящим в комплект. Поскольку монтажная панель отсутствует, оборудование крепится прямо к стенкам корпуса через металлические направляющие или DIN-рейки, которые необходимо закупить дополнительно. Обязательно соблюдайте допустимый вес нагрузки - максимальная масса установленного оборудования не должна превышать 80 кг.

Безопасность и стандарты

• Соответствие EN 50102 - нормы для ударопрочных корпусов
• Исполнение по GOST 15150 - климатическая устойчивость УХЛ1
• Сейсмостойкость проверена согласно шкале МСК-64
• Порошковое покрытие соответствует требованиям к антикоррозийной защите для открытых площадок
• Компоненты выполнены из материалов группы горючести Г1 - снижено риск возгорания

Преимущества

• Высокая жесткость конструкции благодаря сварному корпусу из стали
• Двойная система замков усиливает безопасность против несанкционированного доступа
• Реверсивная дверь удобна при ограниченном пространстве вокруг
• Сплошные фланцы обеспечивают плотную герметизацию кабельных вводов
• Регулируемая монтажная пластина позволяет точно выставить положение оборудования
• Крепление на столб расширяет возможности установки там, где нельзя использовать стену
• Порошковое покрытие долговечно - не царапается легко и сохраняет цвет даже после летнего солнца

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует сертификат взрывозащиты Ex
• Не имеет встроенной системы вентиляции или теплообмена - требует расчета тепловыделения оборудования
• Отсутствуют окна, светильники или термореле - все дополнения должны быть смонтированы самостоятельно
• Не рекомендован для мест с постоянным воздействием химически активных паров (например, кислотных выбросов)
• Комплект заземления не содержит провода - потребуется купить медный проводник нужного сечения
• Объем корпуса ограничен - при большом количестве модулей может не хватить места

Примеры использования

• Щит управления насосной станцией на улице
• Автоматический щит освещения на автостоянке
• Распределительный пункт для сигнализации трассы железной дороги
• Контрольный шкаф на опоре воздушной линии 10 кВ
• Аппаратура связи на промзоне с высокими уровнями пыли и влаги

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие вашим крепежам - шаг отверстий рассчитан под стандартные анкеры M10-M12
• При использовании на столбе используйте U-образные хомутики или специальные кронштейны DKC - они гарантируют равномерную нагрузку
• Чтобы избежать перегрева, не располагайте устройства с большим тепловыделением рядом друг с другом; оставьте минимум 50 мм свободного пространства между ними
• Для лучшей герметизации кабельных вводов применяйте резиновые или полиуретановые втулки - они продлят срок службы корпуса
• Выбирайте DIN-рейки и крепежи с учетом того, что основание корпуса - стальная стенка, а не пластиковая панель
• Проверьте наличие всех деталей перед сборкой: две дверные рейки, ручка, два фланца, набор саморезов и заземляющий контакт - всё указано в комплекте
