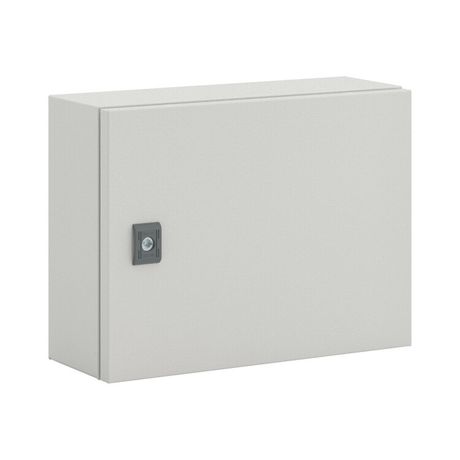

Корпус сварной навесной ST без М/П ВхШхГ 300 x 400 150 | R5ST0341WMP DKC ДКС

Корпус сварной без монтажной панели ST 300x400x150 мм от DKC (ДКС) - это прочный навесной шкаф для установки оборудования автоматизации и распределения электроэнергии в условиях улицы или промзоны. Артикул r5st0341wmp подходит для жестких условий эксплуатации благодаря защите IP66, ударопрочности IK10 и стальной конструкции.

Назначение и область применения

Корпус сварной без монтажной панели ST 300x400x150 мм предназначен для размещения коммутационного оборудования: контакторов, реле, модулей ввода/вывода, автоматических выключателей. Подходит для систем автоматизации, управления насосами, конвейерами, освещением, а также для внешних пунктов распределения энергии. Благодаря высокой степени защиты и устойчивости к температурным перепадам используется на объектах с открытым монтажом - на фасадах зданий, опорах, площадках производства.

Технические характеристики

• Габариты: 300×400×150 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удары до 20 Дж (эквивалент 5 кг с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замок: один поворотный, с возможностью запирания
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Крепление: настенное и на столб - предусмотрены отверстия и кронштейны
• Монтажная пластина: регулируемая - позволяет фиксировать оборудование внутри с зазором
• Подходит для метрического монтажа: да - совместим с DIN-рейками и болтовыми креплениями M4–M8

Совместимость и монтаж

Корпус сварной без монтажной панели ST 300x400x150 мм не имеет внутренней фиксированной панели - все оборудование крепится самостоятельно на регулируемую пластину или напрямую к стенкам. Для монтажа используются предварительно просверленные отверстия на задней стенке. Крепление возможно как на вертикальную поверхность (стена, щитовая), так и на круглые или прямоугольные столбы. Диапазон допустимых диаметров столбов - до 120 мм. Ввод кабелей осуществляется через сплошной фланец внизу - перед установкой необходимо проделать отверстия нужного диаметра. Регулируемая монтажная пластина позволяет адаптировать расположение устройств под любые габариты.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - исключает попадание пыли и воздействие водяных струй под давлением
• Ударопрочность IK10 по EN 50102 - обеспечивает безопасность в местах с риском механических повреждений
• Сейсмостойкость 9 баллов по MSK-64 - сохраняет целостность при сильных толчках
• Климатические классы УХЛ1, ОМ2, ОМ3 - сертифицированы для работы в суровых условиях России и стран СНГ
• Горючесть Г1 - материал не распространяет пламя

Преимущества

• Высокая надежность: стальная конструкция толщиной 1,2 мм и порошковое покрытие обеспечивают долгий срок службы даже при постоянном воздействии влаги и химически активной среды
• Гибкий монтаж: возможность крепления как на стену, так и на столб; реверсивная дверь снижает требования к свободному пространству вокруг
• Интеграция с оборудованием: наличие регулируемой пластины и поддержка метрического крепления позволяют легко устанавливать DIN-рейки, клеммы, контроллеры
• Экономия времени: комплектация включает всё необходимое - дверь, замок, фланец, заземление, крепеж - не требуются дополнительные детали

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует взрывозащита Ex
• Размер 300x400x150 мм ограничен - не подходит для крупногабаритных устройств, таких как частотные преобразователи или большие PLC-панели
• Порошковое покрытие уязвимо к острым царапинам - при монтаже следует избегать трения металлическими инструментами
• Отсутствие встроенной вентиляции - при высоких тепловыделениях оборудования требуется внешнее охлаждение или принудительная вентиляция

Примеры использования

• Наружный пункт управления насосной станцией
• Щит управления световой сигнализацией на автодороге
• Корпус для ПЛК и реле на производственной линии
• Распределительный шкаф на опоре ЛЭП
• Автоматический контроль доступа на территории предприятия

Практические советы

• Перед монтажом проверьте, что диаметр кабельного ввода соответствует вашим кабелям - используйте подходящие вводные уплотнители
• При установке на столб убедитесь, что он жестко закреплен - корпус весит около 8 кг
• Регулируемая пластина должна быть закреплена до установки оборудования - иначе возникнут сложности с выравниванием
• Для длительной эксплуатации в условиях солевых брызг или химической агрессии рекомендуется периодическая проверка состояния покрытия
• Артикул r5st0341wmp совместим со всеми изделиями серии RAM block - можно использовать однотипные элементы для стандартизации проекта
