Корпус металлический ЩУРВ-3/12 (507х280х160) IP31 Народный | SQ0905-2802 TDM

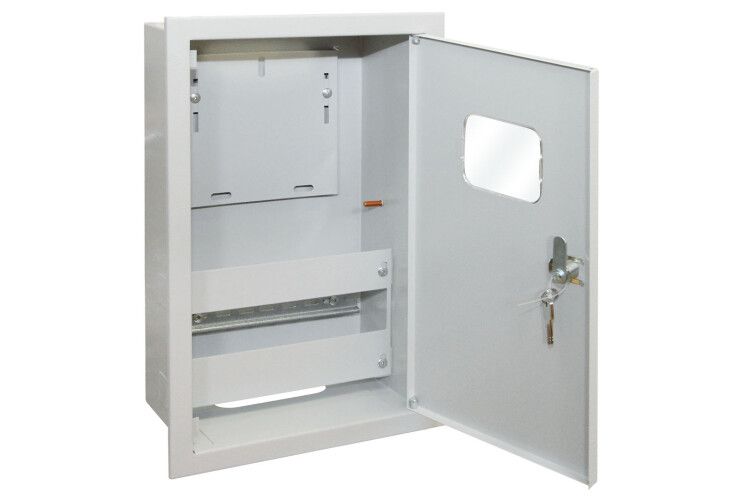

Корпус металлический ЩУРВ-3/12 (507х280х160) Народный IP31 от TDM ELECTRIC - это надежный закрытый щит для внутренней установки в жилых и коммерческих помещениях, предназначенный для компоновки автоматических выключателей, счетчиков и другого модульного оборудования в однофазных сетях 220/380 В. Артикул sq0905-2802 соответствует сериям «Народная» и подходит для типовых проектов электроснабжения.

Назначение и область применения

ЩУРВ-3/12 Народный предназначен для приема и распределения электроэнергии в однофазных сетях с напряжением 220/380 В и частотой 50 Гц. Он защищает отходящие линии от перегрузок и коротких замыканий. Подходит для установки в квартирах, офисах, подъездах, административных зданиях и других объектах, где требуется компактное и безопасное размещение защитной аппаратуры и счетчика.

Технические характеристики

• Размеры корпуса: 507×280×160 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: листовая сталь с текстурированным полиэстеровым порошковым покрытием
• Количество модульных мест: 12 (стандарт DIN 35 мм)
• Количество рядов: один
• Способ монтажа: внутренний (скрытый) - устанавливается в стену
• Тип крышки: съемная дверца с замком
• Наличие DIN-рейки: да - для фиксации автоматов, УЗО, реле
• Наличие панели для счетчика: да - с возможностью регулировки положения
• Фальш-панель: да - предотвращает случайный контакт с токоведущими элементами
• Смотровое окно: да - для удобного считывания показаний счетчика без открывания дверцы
• Заземление: омедненная шпилька для надежного подключения PE-проводника

Совместимость и монтаж

Корпус ЩУРВ-3/12 Народный совместим со всеми стандартными модульными устройствами на DIN-рейке шириной 17,5 мм (до 12 модулей). Для монтажа необходимо подготовить нишу в стене с габаритами не менее 507×280×160 мм. Крепление осуществляется через отверстия в боковых стенках корпуса. Монтажная плата и фальш-панель позволяют организовать чистую проводку и отделить силовые цепи от контрольных. Дверца крепится на петлях и фиксируется замком - обеспечивает защиту от несанкционированного доступа.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями к электромонтажным изделиям для бытового и аналогичного использования. Степень защиты IP31 гарантирует безопасную работу в условиях сухих помещений с минимальным риском попадания пыли и влаги. Омеднённая шпилька заземления соответствует нормам по надежному соединению системы TN-S/TN-C-S. Применение фальш-панели снижает риск поражения током при обслуживании.

Преимущества

• Удобная регулируемая панель для счетчика - позволяет точно выставить положение прибора учета
• Смотровое окошко - экономит время на снятие показаний, не требует вскрытия корпуса
• Надежное заземление - омедненная шпилька минимизирует переходное сопротивление
• Порошковое покрытие - устойчиво к механическим повреждениям и коррозии
• Съемная дверца с замком - обеспечивает безопасность и контроль доступа
• Встроенные DIN-рейка и монтажная панель - ускоряют сборку и снижают количество дополнительных креплений

Ограничения применения

Не рекомендуется использовать корпус в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием брызг, струй воды или агрессивных сред. IP31 не обеспечивает защиту от прямого потока воды или пылевой нагрузки. Также не подходит для трехфазных систем с большим числом модулей - максимальная вместимость ограничена 12 модулями. Не применяйте в взрывоопасных зонах или там, где требуется степень защиты выше IP44.

Примеры использования

• Электрощит в подъезде многоквартирного дома - для распределения питания между этажами
• Вводной щит в квартире - после счетчика, с групповыми автоматами
• Административное здание - для управления освещением и розетками
• Магазины, кафе - для защиты линий розеток и холодильного оборудования

Практические советы

• Перед монтажом проверьте глубину ниши - корпус имеет установочную глубину 160 мм, учтите толщину отделочных материалов
• При подключении заземления используйте медный провод сечением не менее 2,5 мм2 и плотно затяните шпильку
• Не перегружайте корпус более чем 12 модулями - даже если устройства малые, это нарушает тепловой режим
• При необходимости замены счетчика - открутите крепления панели, она легко сдвигается вверх/вниз
• Для долговечности не открывайте дверцу во влажном состоянии - внутри может образоваться конденсат
• Артикул sq0905-2802 и модель ЩУРВ-3/12 Народный - это одна и та же единица; при заказе указывайте оба значения
