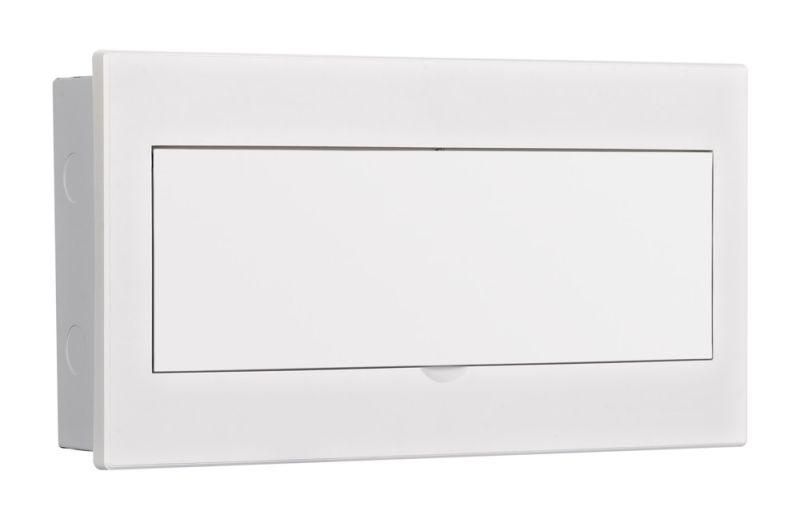

Корпус встраиваемый с белой дверью 1 ряд 17 модулей IP41 ЩРВ-М - 31104DEK APC

Корпус встраиваемый с белой дверью 1 ряд 17 модулей IP41 ЩРВ-М от DEKRAFT - компактное решение для скрытой установки модульного оборудования в стенах. Подходит для сборки щитов управления с автоматическими выключателями, УЗО и другим оборудованием стандарта DIN. Артикул 31104dek.

Назначение и область применения

Корпус встраиваемый с белой дверью 1 ряд 17 модулей IP41 ЩРВ-М предназначен для внутренней установки в стену и защиты модульной аппаратуры: автоматических выключателей, УЗО, реле, счетчиков, контакторов. Применяется в жилых домах, офисах, общественных зданиях и промышленных объектах там, где требуется компактный и эстетичный щиток за пределами видимости. Подходит для систем освещения, вентиляции, слаботочных устройств и маломощного силового оборудования.

Технические характеристики

• Количество модулей: 17 (по 18 мм каждый, суммарная ширина 306 мм)
• Количество рядов: 1
• Глубина монтажа: 78 мм
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и капель воды, падающих вертикально
• Материал корпуса: передняя часть и дверца - негорючий ABS-пластик; основание - холоднокатаная сталь
• Цвет: белый (RAL9003)
• Наличие DIN-рейки: да, встроенная, для крепления модульных устройств
• Держатели для шин: есть, для N (нулевой) и PE (заземление)
• Тип крышки: закрытого типа, с фиксацией в верхнем положении
• Способ монтажа: скрытая установка в стену
• Заземление: имеется шпилька для подключения заземляющего провода
• Подключение проводов: предусмотрены выбивные отверстия для ввода кабелей

Совместимость и монтаж

Корпус ЩРВ-М полностью совместим с модульными устройствами от Dekraft и Systeme Electric. Все стандартные автоматы, УЗО и переключатели шириной 18 мм устанавливаются без адаптеров. Монтаж выполняется в подготовленную нишу в стене глубиной не менее 78 мм. Для фиксации используются крепежные элементы, входящие в комплект. Перед установкой проверьте соответствие толщины стены и глубины ниши - корпус не выступает за плоскость стены после монтажа. Съемная рама позволяет легко заменить поврежденные детали или переустановить оборудование без демонтажа всего щита.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок внутри помещений. Негорючий ABS-пластик обеспечивает самозатухание при воздействии открытого огня. Шпилька заземления гарантирует надежное соединение с контуром заземления. IP41 защищает от случайного прикосновения к токоведущим частям и попадания вертикально падающей влаги - подходит для сухих и нормально влажных помещений, но не для ванных комнат, бассейнов или наружной установки.

Преимущества

• Экономия места благодаря скрытому монтажу и минимальной глубине 78 мм
• Удобство обслуживания: дверца фиксируется в открытом положении, не требует поддержки
• Высокая прочность: комбинация металлического основания и ударопрочного пластика
• Чистый внешний вид: белый цвет (RAL9003) гармонирует с интерьером, прямые линии дизайна
• Интегрированные шины N/PE снижают количество лишних кабелей и ускоряют сборку
• Выбивные отверстия позволяют гибко организовать ввод кабелей без дополнительных инструментов

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, баня, подвал с постоянной сыростью) - степень защиты IP41 недостаточна
• Не рассчитан на наружную эксплуатацию - отсутствует герметизация и защита от атмосферных осадков
• Не допускается использование в местах с высокой запыленностью или агрессивной средой (цеха с металлообработкой, химические производства)
• Ограниченная вместимость: 17 модулей - не подходит для крупных щитов с большим количеством устройств
• Требуется точная подготовка ниши: отклонение в глубине более 5–7 мм затруднит установку

Примеры использования

• Щиток освещения в квартире - управление светом в комнатах через автоматические выключатели и таймеры
• Распределительный щит в офисе - защита розеток, кондиционера, серверного оборудования
• Автоматика вентиляции - установка термореле, контакторов и УЗО для контроля воздухообмена
• Система управления лифтовым оборудованием - компактный щиток в техническом коридоре
• Слаботочные системы - подключение роутеров, видеонаблюдения, сигнализации через модульные блоки питания

Практические советы

• Перед монтажом удалите пробки с выбивных отверстий - используйте отвертку и молоток, чтобы не повредить край корпуса
• Проверьте посадочный диаметр кабелей: максимальный внешний диаметр - до 12 мм для одного отверстия
• При использовании нескольких кабелей - распределите их по разным отверстиям, чтобы не деформировать уплотнители
• Для удобства сборки - смонтируйте DIN-рейку и шины заранее, затем вставляйте устройства
• Не забудьте подключить заземление к шпильке - это обязательное условие для прохождения проверки Электронадзора
• При необходимости увеличения емкости - используйте два корпуса рядом, а не пытайтесь перегрузить один
