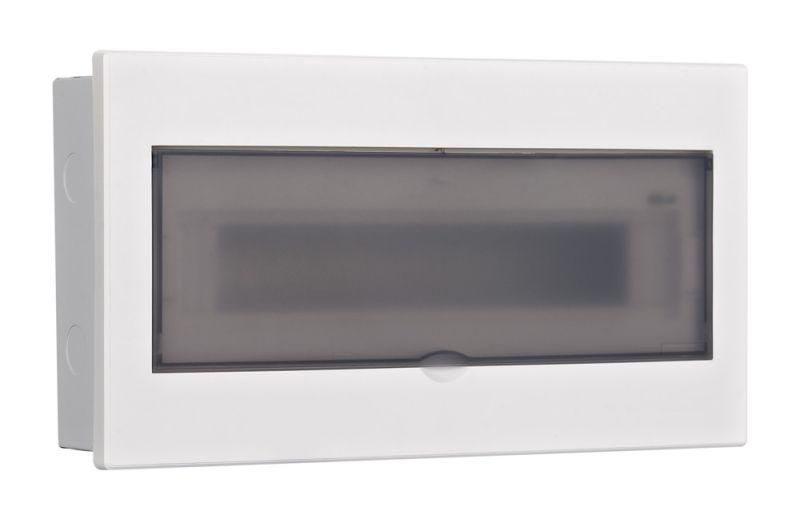

Корпус встраиваемый с прозрачной дверью 1 ряд 17 модулей IP41 ЩРВ-М - 31074DEK APC

Корпус встраиваемый с прозрачной дверью 1 ряд 17 модулей IP41 ЩРВ-М от DEKRAFT - компактное решение для скрытой установки модульного оборудования в стенах. Подходит для распределительных щитов в жилых и коммерческих объектах, обеспечивает надежную защиту автоматов, УЗО и других устройств. Артикул 31074dek.

Назначение и область применения

Корпус встраиваемый с прозрачной дверью 1 ряд 17 модулей IP41 ЩРВ-М предназначен для внутренней установки в стену и размещения модульной аппаратуры: автоматических выключателей, УЗО, реле, счетчиков и т.д. Прозрачная дверь позволяет контролировать состояние устройств без вскрытия щита. Подходит для квартир, офисов, административных зданий, где требуется эстетичный и безопасный монтаж электрощитов внутри перегородок.

Технические характеристики

• Количество рядов: 1
• Количество модулей: 17 (стандарт 18 мм каждый)
• Ширина: соответствует 17 модулям
• Глубина монтажа: 78 мм
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и капель воды, падающих вертикально
• Материал корпуса: передняя часть и дверца - негорючий ABS-пластик; основание - холоднокатаная сталь
• Цвет: белый (RAL9003)
• Тип крышки: закрытого типа, с фиксацией в верхнем положении
• Наличие DIN-рейки: да, одна рейка
• Дополнительно: есть крепление для шинок N и PE
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус встраиваемый с прозрачной дверью 1 ряд 17 модулей IP41 ЩРВ-М совместим со всеми стандартными модульными устройствами шириной 18 мм. Полностью совместим с оборудованием Dekraft и Systeme Electric. Монтаж осуществляется методом скрытой установки - корпус вставляется в подготовленное отверстие в стене. Для фиксации используются крепежные элементы, предусмотренные конструкцией. Шпилька заземления уже встроена - достаточно подключить заземляющий провод. Выбивные отверстия позволяют вести кабели снизу и с боков - предварительно удалите пробки в нужном месте. Съемная рама упрощает сборку и обслуживание.

Безопасность и стандарты

Корпус изготовлен из негорючего ABS-пластика и сталей, что соответствует требованиям пожарной безопасности. Степень защиты IP41 гарантирует, что внутрь не попадут крупные пылевые частицы и случайные капли воды - например, при протечках потолка. Напряжение работы не указано - корпус не рассчитан на работу под напряжением сам по себе, он служит защитной оболочкой для установленного оборудования. Все материалы соответствуют нормам для электроустановок в помещениях.

Преимущества

• Прозрачная дверца зафиксирована в верхнем положении - не мешает осмотру и не провисает
• Выштампованные вводы - легко сделать отверстия под кабели без сверления
• Съемная рама - удобство при монтаже и замене устройств
• Высокие изоляционные свойства - снижают риск пробоя и короткого замыкания
• Устойчивость к вибрации и перепадам температур - подходит для помещений с колеблющимся микроклиматом
• Эргономичный дизайн - прямые линии и минимализм подходят для современных интерьеров

Ограничения применения

Не применяйте корпус встраиваемый с прозрачной дверью 1 ряд 17 модулей IP41 ЩРВ-М во влажных помещениях с постоянным воздействием струй воды - IP41 недостаточно для ванных комнат, подвалов или улиц. Не используйте в условиях повышенной запыленности (цеха, стройплощадки): защита не против пыли, только от крупных твердых предметов. Глубина 78 мм требует достаточного слоя стены - не подходит для тонких перегородок менее 100 мм. Не предназначается для установки мощных преобразователей частоты или трансформаторов - они требуют большего объема и охлаждения.

Примеры использования

• Щиток в квартире: 5 автоматов, 2 УЗО, счетчик, реле времени - все поместятся в 17 модулей
• Офисный этаж: распределение питания по комнатам через групповые автоматы
• Жилой дом: центральный щит после ввода, с учетом будущего расширения
• Общественное здание: управление освещением и розетками в коридорах

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 85–90 мм, чтобы корпус свободно входил и не задевал провода
• Используйте кабельные вводы с уплотнителями, если провода проходят через выбитые отверстия - это повысит герметичность
• При подключении шинок N и PE следите, чтобы они не касались друг друга и корпуса
• Дверцу можно открывать даже при установленных устройствах - не нужно снимать оборудование для доступа
• При заказе нескольких экземпляров - учтите, что артикул 31074dek относится именно к этой модели, а не к другой серии ЩРВ-М
