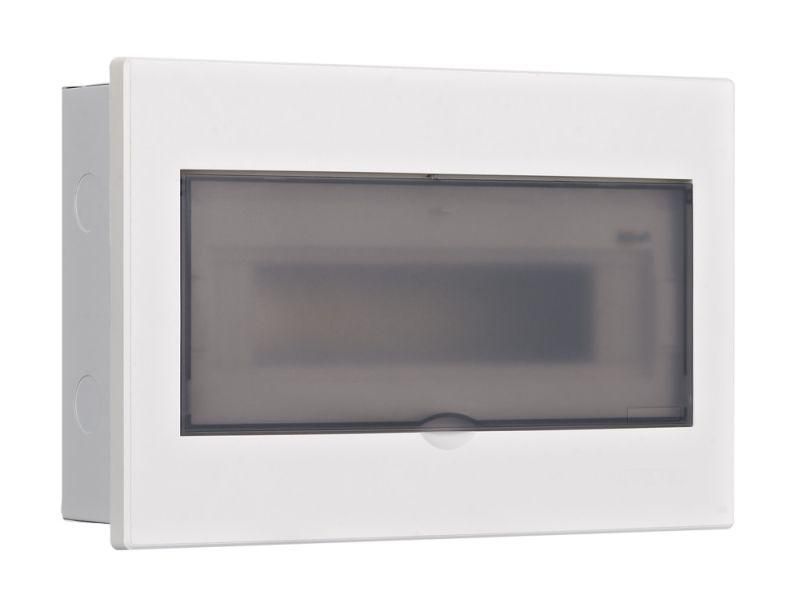

Корпус встраиваемый с прозрачной дверью 1 ряд 13 модулей IP41 ЩРВ-М - 31073DEK APC

Корпус встраиваемый прозрачная дверь 1 ряд 13 модулей IP41 ЩРВ-М от DEKraft - компактное решение для скрытой установки модульного оборудования в стенах. Подходит для распределительных щитов с автоматическими выключателями, УЗО и другими устройствами. Артикул 31073dek.

Назначение и область применения

Корпус встраиваемый прозрачная дверь 1 ряд 13 модулей IP41 ЩРВ-М предназначен для внутренней установки в стену и защиты модульной аппаратуры: автоматических выключателей, УЗО, реле, счетчиков, контакторов. Применяется в жилых домах, офисах, общественных зданиях и промышленных объектах там, где требуется компактный и защищённый щиток. Подходит для монтажа в бетонных, кирпичных и гипсокартонных перегородках.

Технические характеристики

• Количество модулей: 13 (по 18 мм каждый)
• Глубина монтажа: 78 мм
• Степень защиты: IP41 - защита от твёрдых предметов больше 1 мм и капель воды, падающих вертикально
• Материал корпуса: передняя часть и дверца - негорючий ABS-пластик; основание - холоднокатаная сталь
• Цвет: белый (RAL9003)
• Наличие DIN-рейки: да, одна рейка
• Тип крышки: закрытого типа, с фиксированной прозрачной дверцей
• Гарантия: 36 месяцев
• Количество рядов: 1
• Дополнительно: есть держатели для нулевой (N) и защитной (PE) шинок

Совместимость и монтаж

Корпус встраиваемый прозрачная дверь 1 ряд 13 модулей IP41 ЩРВ-М полностью совместим с модульными устройствами от DEKraft и Systeme Electric. Монтаж осуществляется методом скрытой установки: необходимо подготовить нишу в стене глубиной не менее 78 мм. Для фixации используются шпильки заземления и выбивные отверстия для кабелей - они уже проделаны в корпусе. Съемная рама позволяет легко заменить или отрегулировать расположение элементов внутри. После установки дверца фиксируется в верхнем положении, обеспечивая доступ к аппаратуре без её снятия.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок до 1000 В. Негорючий ABS-пластик и стальная база обеспечивают термическую и механическую устойчивость. Степень защиты IP41 предотвращает попадание крупных посторонних предметов и случайное воздействие капель воды - например, при протечке потолка. Гарантия 3 года подтверждает надёжность материалов и сборки.

Преимущества

• Выбивные вводы для кабелей - экономят время при монтаже, не требуют сверления
• Фиксированное положение прозрачной дверцы - удобство контроля состояния аппаратуры без открывания
• Высокие изоляционные свойства пластика - снижают риск пробоя и короткого замыкания
• Устойчивость к вибрациям и перепадам температур - подходит для помещений с изменяющимися условиями
• Съёмная рама - позволяет менять конфигурацию внутреннего монтажа без демонтажа всего корпуса

Ограничения применения

Не применяйте корпус встраиваемый прозрачная дверь 1 ряд 13 модулей IP41 ЩРВ-М во влажных помещениях с постоянным воздействием струй воды (например, в банях, прачечных, на улице). IP41 не обеспечивает защиту от брызг под углом или повышенной влажности воздуха. Также не рекомендуется использовать в местах с частыми ударными нагрузками - материал корпуса прочный, но не ударопрочный. Максимальная глубина ниши должна быть не меньше 78 мм - меньшая глубина затруднит монтаж DIN-рейки и шинок.

Примеры использования

• Электрощиток в квартире: установка автомата, УЗО, реле напряжения и счётчика
• Щит управления в офисном помещении: коммутация освещения, розеток, систем вентиляции
• Подключение бытовой техники в кухне или кладовой: группировка автоматов для микроволновки, кофе-машины, холодильника
• Распределительный щит в подвале или на этаже многоквартирного дома

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 78 мм, иначе корпус не поместится
• Используйте только модульные устройства с шагом 18 мм - другие форматы не будут правильно фиксироваться на DIN-рейке
• При подключении кабелей используйте выбивные отверстия - они уже готовы, не надо сверлить
• При необходимости замены оборудования - снимите дверцу, не трогая сам корпус: он остаётся установленным в стене
• Для долговечности не допускайте перегрузки по числу модулей - 13 модулей - максимальная вместимость
• При использовании в условиях возможного повышения влажности - дополнительно герметизируйте входы кабелей силиконовым составом
