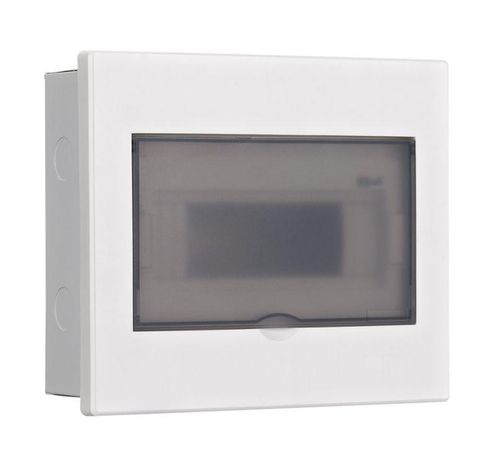

Корпус встраиваемый с прозрачной дверью 1 ряд 9 модулей IP41 ЩРВ-М - 31072DEK APC

Корпус встраиваемый с прозрачной дверью 1 ряд 9 модулей IP41 ЩРВ-М от DEKRAFT - компактное решение для скрытой установки модульного оборудования в стенах. Артикул 31072dek подходит для распределительных щитов с автоматическими выключателями, УЗО и другими устройствами шириной до 18 мм.

Назначение и область применения

Корпус встраиваемый с прозрачной дверью 1 ряд 9 модулей IP41 ЩРВ-М предназначен для внутренней установки в стену и защиты модульной аппаратуры: автоматических выключателей, УЗО, реле времени, контакторов, счетчиков. Подходит для жилых домов, офисов, общественных зданий и промышленных объектов с невысокой степенью запыленности. Прозрачная дверь позволяет контролировать состояние устройств без вскрытия щита.

Технические характеристики

• Тип: встраиваемый корпус с прозрачной дверью
• Количество рядов: 1
• Ширина: 9 модулей (162 мм по стандарту DIN)
• Глубина монтажа: 78 мм
• Материал корпуса: основание - холоднокатаная сталь; передняя часть и дверца - негорючий ABS-пластик
• Степень защиты: IP41 - защита от твердых предметов >1 мм и капель воды, падающих вертикально
• Наличие DIN-рейки: да, одна стандартная рейка
• Крепление шин: есть держатели для N- и PE-шин
• Цвет: белый (RAL 9003)
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус ЩРВ-М совместим со всеми стандартными модульными устройствами шириной 18 мм, включая продукцию DEKRAFT и Systeme Electric. Монтаж осуществляется методом скрытой установки: корпус вставляется в подготовленную нишу в стене. Для фиксации используются выступы на боковых гранях. На задней стенке предусмотрены выбивные отверстия для ввода кабелей - их легко удалить отверткой. Шпилька заземления уже установленна - достаточно подсоединить заземляющий провод.

Дверца открывается вниз и фиксируется вверху защелкой - удобно при обслуживании. Пластиковое стекло не царапается и не желтеет со временем.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Негорючий ABS-пластик обеспечивает самозатухание при воздействии открытого пламени. Стальная основа усиливает механическую прочность. IP41 гарантирует безопасную работу в помещениях с нормальной влажностью - не подходит для ванных комнат, бань или улицы.

Преимущества

• Выбивные вводы - позволяют точно подогнать место входа кабеля без дополнительных инструментов
• Пластиковое стекло дверцы - долговечнее обычного стекла, не трескается при ударе
• Съемная рама - упрощает сборку и замену элементов внутри щита
• Изоляция материала - исключает риск пробоя между корпусом и токоведущими частями
• Устойчивость к вибрации - подходит для установки рядом с насосами, вентиляторами, станками

Ограничения применения

Не применяйте корпус встраиваемый с прозрачной дверью 1 ряд 9 модулей IP41 ЩРВ-М в условиях повышенной влажности (ванная комната, подвалы с постоянной сыростью), на улице или в местах с высокой запыленностью. IP41 не защищает от брызг, струй воды и пыли. Также не рекомендуется использовать для установки мощных тепловыделяющих устройств - ограниченная глубина (78 мм) может затруднять теплоотвод.

Примеры использования

• Электрощит в квартире: УЗО, автоматы освещения, розеток, реле контроля нагрузки
• Щит управления лифтом или системой вентиляции в техническом помещении
• Распределительный щит в офисном здании с группами автоматов по этажам
• Локальный щиток на производстве для управления маломощными станками

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 85–90 мм, чтобы вместить корпус + кабельные петли
• При использовании шин N/PE убедитесь, что они подходят по количеству точек подключения - корпус рассчитан на стандартные 10–12 контактов
• Не перегружайте модули: 9 модулей = максимум 9 устройств шириной 18 мм. Комбинированные устройства (например, УЗО+Автомат) занимают 2 модуля
• При закрывании дверцы следите, чтобы провода не попали под защелку - это повредит изоляцию
• Артикул 31072dek - единственный вариант в серии ЩРВ-М Lite с такой глубиной и прозрачной дверцей. Альтернатива - модели с металлической дверцей, если нужна большая защита от внешнего воздействия
