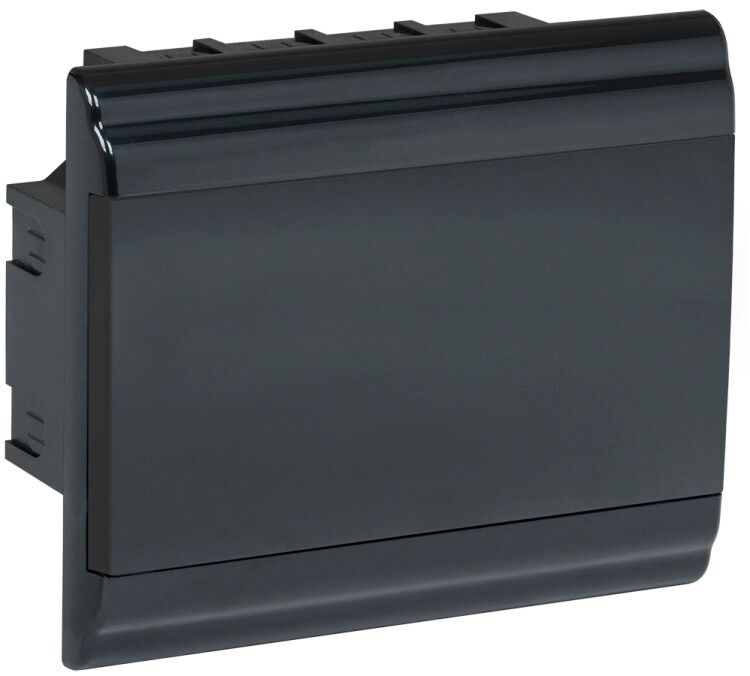

Корпус пластиковый встраиваемый на 9 модулей ЩРВ-П-9 PRIME черный IP41 | MKP13-V-01-09-41-K02 IEK

Корпус модульный пластиковый встраиваемый ЩРВ-П-9 черный IP41 от IEK (ИЭК) - это компактное решение для внутренней установки в стену, предназначенное для размещения модульных аппаратов в распределительных щитках жилых помещений. Артикул mkp13-v-01-09-41-k02 обеспечивает надежную защиту и удобство монтажа в условиях квартиры или частного дома.

Назначение и область применения

Корпус модульный пластиковый встраиваемый ЩРВ-П-9 черный IP41 используется для монтажа модульных устройств в распределительных щитках внутри стен. Подходит для установки автоматических выключателей, УЗО, дифавтоматов, таймеров и других устройств управления освещением. Применяется в бытовых сетях 220/380 В, особенно в новых и ремонтируемых квартирах, где важна эстетика и скрытая проводка.

Технические характеристики

• Количество модулей DIN: 9 - позволяет разместить до девяти стандартных модульных устройств шириной 17,5 мм каждый
• Материал корпуса: АБС-пластик - прочный, ударопрочный, устойчивый к химическим воздействиям
• Степень защиты: IP41 - защищает от твердых частиц крупнее 1 мм и от вертикально падающих капель воды
• Способ монтажа: встраиваемый (скрытый) - устанавливается в нишу стены, внешняя часть выравнивается с поверхностью
• Глубина монтажа: 72 мм - требует соответствующего углубления в стене
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Диапазон рабочих температур: от -25 до +85 C - подходит для установки в неотапливаемых коридорах, подъездах, технических помещениях
• Тип крышки: закрытого типа - герметичная, предотвращает доступ к токоведущим частям при закрытом положении
• Цвет: черный - сочетается с современными интерьерами, маскирует следы эксплуатации
• Срок службы: 25 лет - долговечность материала и конструкции при соблюдении условий эксплуатации
• Количество рядов: 1 - однорядная компоновка, оптимальна для малогабаритных щитков

Совместимость и монтаж

Корпус модульный пластиковый встраиваемый ЩРВ-П-9 черный IP41 совместим со всеми стандартными DIN-рейками 35 мм, которые входят в комплект. Монтаж выполняется в подготовленную нишу в стене глубиной не менее 72 мм. Для фиксации используются шурупы или анкеры, предусмотренные конструкцией. Крышка крепится на петлях и плотно закрывается, образуя единое полотно со стеной. Перед установкой проверьте соответствие габаритов ниши - корпус не допускает значительных перекосов или давления на боковые стенки.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, соответствует требованиям безопасности для электроустановок в жилых помещениях. Степень защиты IP41 обеспечивает минимальную безопасность от попадания пыли и влаги, что важно для ванных комнат, коридоров и мест с повышенной влажностью. Соответствует ГОСТ Р 50030.2 и IEC 60670-1 для корпусов распределительных устройств.

Преимущества

• Удобная форма и плоская передняя панель позволяют легко выровнять корпус с отделкой стены
• DIN-рейка уже установленная - не требуется дополнительная фиксация
• Высокая механическая прочность АБС-пластика снижает риск повреждения при монтаже
• Черный цвет минимизирует видимость царапин и потертостей после длительной эксплуатации
• Широкий температурный диапазон делает возможным применение в неотапливаемых помещениях

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP41 недостаточна для открытых площадок
• Не рекомендуется использовать в помещениях с постоянным контактом с водой (например, в душевых кабинах)
• Ограниченная глубина (72 мм) не позволяет установить устройства с большими габаритами, например, некоторые модели преобразователей частоты
• Подходит только для однорядной компоновки - нельзя расширить до двух рядов

Примеры использования

• Распределительный щиток в квартире: автоматические выключатели на свет, розетки, УЗО на кухню и ванную
• Щиток в подъезде: управление освещением лестничной клетки через таймер
• Технический этаж в доме: монтаж счетчиков и коммуникационных устройств
• Дачный дом с неотапливаемым вводом: надежная защита оборудования при перепадах температур

Практические советы

• Перед монтажом обязательно сверьте глубину ниши - корпус не должен выступать за уровень стены
• При использовании в сыром месте (ванная, туалет) дополнительно используйте уплотнители на крышке
• Не затягивайте крепеж слишком сильно - АБС-пластик может треснуть
• Для удобства обслуживания оставляйте свободное место вокруг корпуса для доступа к клеммам
• Артикул mkp13-v-01-09-41-k02 - идеальный выбор, если вам нужен именно 9-модульный корпус с DIN-рейкой и скрытым монтажом
