КРАСНОЙ ВЫНОСНОЙ РУКОЯТКОЙ НА ДИН-РЕЙК/ПЛАТЕ - MSD175340R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 175A С APC

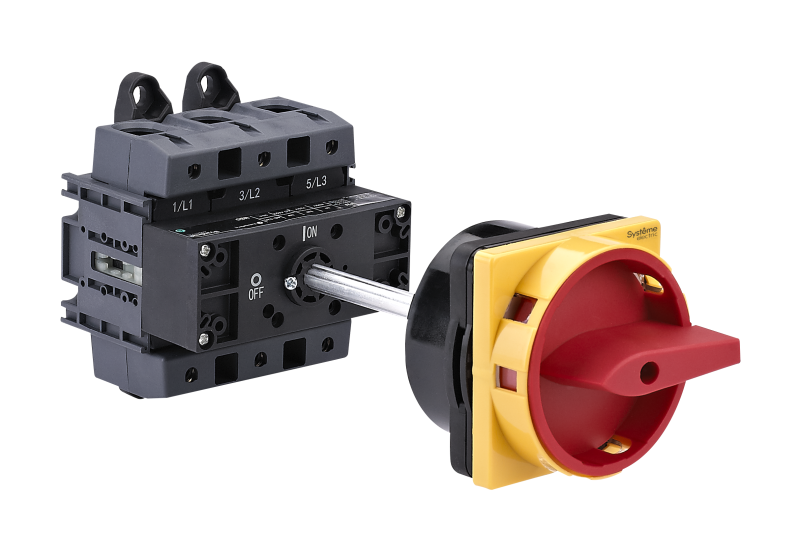

Выключатель-разъединитель Systeme Electric MSD175340R - устройство для безопасного отключения и коммутации мощных электрических цепей. Применяется в распределительных щитах с DIN-рейкой, обеспечивает механическую изоляцию цепи и возможность физической блокировки. Надёжная конструкция с красной рукояткой и замком делает его удобным для операторов и инженеров.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD175340R предназначен для ручного отключения и включения силовых цепей постоянного и переменного тока. Подходит для управления двигателями, нагревательными элементами, конвейерами и другим оборудованием с активной, индуктивной или смешанной нагрузкой. Используется как главный или аварийный выключатель-разъединитель в промышленных щитах, где требуется явное визуальное подтверждение отключения цепи.

Технические характеристики

• Номинальный ток: 175 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 3 - отключает все три фазы одновременно
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли
• Монтаж: на DIN-рейку или монтажную плату (задняя панель шкафа)
• Рукоятка: красная, выносная, поворотная, с возможностью установки навесного замка
• Длина штока: 50–150 мм - позволяет управлять устройством издалека через стенку шкафа

Совместимость и монтаж

Устройство совместимо со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа на плату используются четыре крепёжных отверстия на задней панели. Выносная рукоятка подключается к штоку длиной до 150 мм - это даёт гибкость при расположении шкафов. Установка требует свободного места перед шкафом для поворота рукоятки на 90°. Не рекомендуется использовать в условиях повышенной влажности или запылённости из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель-разъединитель Systeme Electric MSD175340R соответствует требованиям IEC 60947-3 для аппаратов отключения. Красная рукоятка визуально отличает его от других устройств, что снижает риск случайного включения. Возможность блокировки навесным замком обеспечивает выполнение правил LOTO (Lock Out Tag Out) при обслуживании оборудования.

Преимущества

• Явное положение контактов - видно, когда цепь отключена
• Фиксация замком предотвращает неквалифицированное включение
• Гибкая длина штока (50–150 мм) - удобна для глубоких или закрытых шкафов
• Интеграция в серию SystemePact MCP - совместим с другими компонентами этой линейки
• Простой и долговечный механизм без сложной электроники

Ограничения применения

• Не предназначен для частого включения/выключения - не является автоматическим выключателем
• IP20 не допускает использование во влажных, пыльных или наружных помещениях
• Не рассчитан на работу при коротких замыканиях - должен использоваться в паре с автоматическими выключателями или предохранителями
• Требует ручного воздействия - нельзя удалённо управлять по сигналу

Примеры использования

• Главный выключатель в щите питания станка с асинхронным двигателем
• Аварийный отключающий элемент на конвейере в пищевой промышленности
• Разъединитель перед преобразователем частоты для проведения техобслуживания
• Центральный выключатель в распределительном щите производственного участка

Практические советы

• Перед монтажом проверьте, чтобы длина штока позволяла достичь рукоятки с нужного рабочего места - выбирайте 100–150 мм для глубоких шкафов
• Обязательно используйте навесной замок при проведении ремонтных работ - это требование норм безопасности
• Не путайте с автоматическим выключателем: этот прибор не отключает при перегрузке или КЗ - он лишь создаёт видимый разрыв
• При сборке щита оставьте минимум 80 мм свободного пространства перед рукояткой для её поворота
• Для систем с несколькими источниками питания - используйте именно этот тип разъединителя, а не обычный рубильник, так как он имеет более высокую надёжность и стандартизированную конструкцию
