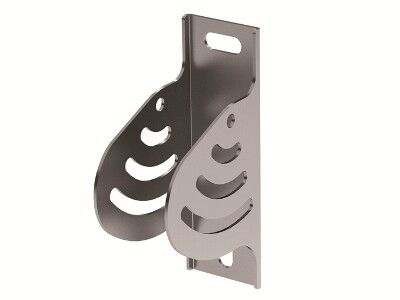

Кронштейн с изменяемым углом SSC | BSV2902 DKC ДКС

Кронштейн с изменяемым углом для крепления к потолку DKC (ДКС) артикул bsv2902 — надёжный элемент для фиксации кабельных трасс и консолей на потолочных поверхностях с возможностью регулировки угла установки. Применяется в системах подвесного оборудования, где важна гибкость монтажа.

Назначение и область применения

Кронштейн bsv2902 предназначен для крепления консолей серий BBL-40, BBL-50 и BBM-50, а также для организации подвеса кабельных трасс. Подходит для установки как на горизонтальных, так и на наклонных потолках. Часто используется в промышленных помещениях, на производственных линиях, в распределительных щитовых и на объектах с высокими требованиями к компактному и адаптивному креплению.

Технические характеристики

• Тип кронштейна: угловой
• Несущая способность: 250 кг
• Тип профиля: U-профиль
• Материал: сталь толщиной 2 мм
• Защитное покрытие: цинк, метод непрерывного холодного цинкования
• Диаметр резьбы: M8
• Цвет: светло-серый
• Климатическое исполнение: УХЛ2 — допускает работу при температуре от −40 °C до +40 °C и повышенной влажности
• Комплектация: винты для крепления

Совместимость и монтаж

Кронштейн bsv2902 совместим исключительно с консолями серии B5 Combitech: BBL-40, BBL-50, BBM-50. Для монтажа требуется предварительная разметка точек крепления. Диаметр отверстий под болты M8 соответствует стандартным размерам крепёжных элементов. Угол установки можно регулировать после закрепления — достаточно ослабить соединительные элементы, выставить нужную ориентацию и затянуть заново. Монтировать рекомендуется на бетонные, металлические или деревянные основания с использованием анкеров подходящего типа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Цинкование выполнено по технологии, обеспечивающей долговечную защиту от коррозии даже в условиях повышенной влажности. Климатическое исполнение УХЛ2 гарантирует работоспособность в неотапливаемых помещениях и на открытых площадках при соблюдении условий эксплуатации.

Преимущества

• Высокая несущая способность — 250 кг обеспечивает безопасную нагрузку на кабельные системы и оборудование
• Регулируемый угол крепления — позволяет точно выстраивать трассы под любым наклоном без замены детали
• Непрерывное холодное цинкование — защищает сталь от ржавчины дольше, чем обычное гальваническое покрытие
• Готовый комплект крепёжа — не требует докупать винты, экономит время на монтаже
• Совместимость с серией B5 Combitech — обеспечивает единый стандарт сборки всей системы

Ограничения применения

• Не предназначена для крепления тяжёлого оборудования вне консолей BBL/BMM — не рассчитана на прямую нагрузку свыше 250 кг
• Не подходит для установки на хрупкие материалы (например, гипсокартон без усиления)
• Запрещён монтаж в средах с постоянным воздействием агрессивных химических веществ — цинковое покрытие не защищает от кислот и щелочей
• Не использовать в качестве опоры для людей или подъёмных механизмов

Примеры использования

• Подвес кабельных каналов в цехах с наклонными потолками
• Фиксация консолей BBL-50 для прокладки силовых кабелей над технологическим оборудованием
• Монтаж освещения и сигнализации на потолках производственных зданий с нестандартной геометрией
• Сборка модульных кабельных трасс в распределительных пунктах с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в потолке и используемых анкеров — они должны быть не менее M8
• При установке на наклонные поверхности убедитесь, что угол крепления не превышает 45° — иначе возрастёт риск смещения нагрузки
• После регулировки угла обязательно проверьте затяжку всех болтов — слабое крепление снижает несущую способность
• Для длительной службы избегайте частых перестановок — многократное ослабление и затяжение резьбы может повредить внутреннюю резьбу в кронштейне
• Если планируете использование в сыром помещении — дополнительно смажьте резьбу антикоррозийной paste (например, WD-40 Specialist Corrosion Inhibitor)
