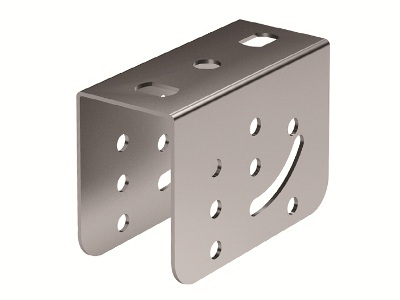

Кронштейн потолочный SML | BSV2901 DKC ДКС

Кронштейн потолочный SML для профиля PSL/PSM - надежный элемент крепления от DKC (ДКС), предназначенный для фиксации U-профилей и консолей на потолочных поверхностях. Артикул bsv2901 обеспечивает устойчивую поддержку нагрузок до 250 кг и совместим с сериями B5 Combitech.

Назначение и область применения

Кронштейн потолочный SML для профиля PSL/PSM используется для монтажа консолей BBL-40, BBL-50, BBM-50, а также профилей BPL-29 и BPM-29. Применяется для создания подвесных систем кабельных трасс, крепления оборудования к потолкам и наклонным поверхностям. Подходит для промышленных объектов, производственных помещений, серверных комнат и других зон, где требуется жесткая и долговечная фиксация.

Технические характеристики

• Тип изделия: кронштейн потолочный
• Материал: сталь оцинкованная с непрерывным холодным цинкованием
• Толщина стенки: 2 мм
• Покрытие: светло-серый цинк
• Резьба: M8 - для крепления к несущей конструкции
• Несущая способность: 250 кг
• Тип соединения: зажимное - позволяет быстро закрепить U-профиль без сварки
• Климатическое исполнение: УХЛ2 - рассчитан на работу в условиях повышенной влажности и перепадов температур
• Исполнение: монтажное основание с готовыми точками крепления
• Комплектация: комплект винтовых аксессуаров (болты, гайки, шайбы)

Совместимость и монтаж

Кронштейн potolochyj SML для профиля PSL/PSM совместим исключительно с U-профилями серии PSL/PSM и соответствующими консолями BBL/B BM. Монтаж выполняется в два этапа:

1. Фиксируйте кронштейн к потолку или наклонной поверхности через резьбу M8 с помощью анкеров или химических дюбелей (не входят в комплект).
2. Вставьте U-профиль в зажимную часть кронштейна и затяните фиксирующие болты - профиль плотно захватывается без люфта.

Не требует сварки или сложного инструмента. Для надежности проверяйте соответствие внутреннего профиля профиля PSL/PSM ширине зажима - допуск +-0,5 мм.

Безопасность и стандарты

Кронштейн потолочный SML для профиля PSL/PSM изготовлен из оцинкованной стали, что обеспечивает коррозионную стойкость в соответствии с требованиями ГОСТ 14918. Климатическое исполнение УХЛ2 гарантирует работоспособность при температурах от −40C до +40C и относительной влажности до 95%. Соответствует нормам безопасности для промышленного электрооборудования.

Преимущества

• Высокая несущая способность - 250 кг позволяет использовать для тяжелых кабельных трасс и массивных устройств
• Зажимное соединение - экономит время монтажа, не требует сварки
• Непрерывное холодное цинкование - равномерное покрытие, устойчивое к механическим повреждениям
• Готовый комплект крепежа - снижает риск потери деталей и ускоряет сборку
• Светло-серый цвет - не выделяется на фоне потолочных конструкций, легко окрашивается при необходимости

Ограничения применения

• Не предназначен для крепления к деревянным или гипсокартонным поверхностям без предварительного усиления
• Не рекомендуется применять в средах с постоянным воздействием агрессивных химикатов (например, кислотных паров)
• Зажимная система работает только с профилями PSL/PSM - несовместим с другими типами профилей, даже аналогичными
• При установке на наклонных поверхностях необходимо дополнительно контролировать угол наклона - максимальный допуск 15°

Примеры использования

• Подвес кабельных каналов в цехах с высокой запыленностью
• Крепление распределительных щитов к бетонному потолку в логистических терминалах
• Организация подвесной системы для освещения в производственных помещениях с высокими потолками
• Фиксация трубопроводов и воздуховодов в коммуникационных шахтах

Практические советы

• Перед монтажом проверьте, чтобы внутренний размер U-профиля точно соответствовал зажиму кронштейна - иначе возможен люфт или деформация
• Для увеличения прочности используйте анкерные болты класса прочности 8.8 и выше
• При установке на старые бетонные поверхности удалите осыпающуюся штукатурку и заделайте трещины
• Не затягивайте зажимные болты слишком сильно - это может сплющить профиль и нарушить целостность конструкции
• Артикул bsv2901 - единственный вариант в серии B5 Combitech с таким сочетанием зажима и несущей способности; другие модели имеют меньший диапазон адаптации
