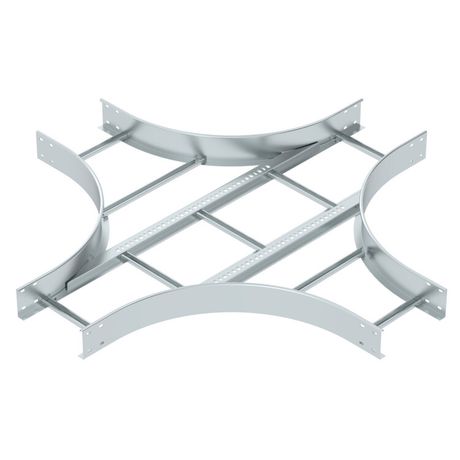

Крестообразная секция 110x300 мм (LK 1130 R5 FS) | 6219684 OBO Bettermann

Крестообразная секция 110x300 мм от OBO BETTERMANN - элемент системы кабельных лотков, предназначенный для организации пересечений кабельных трасс под прямым углом. Артикул lk 1130 r5 fs обеспечивает надёжную прокладку силовых и управляющих кабелей в промышленных объектах, где требуется изменение направления трассы без изгибов.

Назначение и область применения

Крестообразная секция 110x300 мм используется для соединения четырёх лотков под углом 90 градусов, формируя перекрёсток в системе кабельного пути. Применяется там, где необходимо пересечение кабельных трасс - например, на участках с высокой плотностью проводки: цехах, распределительных пунктах, АЭС, трансформаторных подстанциях. Подходит для прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды.

Технические характеристики

• Форма: крестообразная, четыре направления под прямым углом
• Габариты: ширина 300 мм, высота 110 мм
• Материал: сталь оцинкованная - защищает от коррозии, повышает долговечность
• Внутренний радиус перехода: 500 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Тип профиля: беззубцовый - исключает повреждение изоляции кабелей при протяжке
• Боковой профиль: открытый - удобен для монтажа и последующего доступа к кабелям
• Покрытие: оцинкованное - соответствует требованиям к защите в сырых и пыльных помещениях
• Цвет: серый - стандартизирован для промышленных решений

Совместимость и монтаж

Крестообразная секция 110x300 мм совместима с другими элементами лотковой системы OBO BETTERMANN того же типа и размера. Монтируется с помощью болтовых соединений или фланцевых креплений к опорным конструкциям. Учитывайте посадочные размеры: внутренняя ширина 300 мм требует точного подбора смежных лотков. Для герметичности рекомендуется использовать уплотнители и крышки, подходящие к данной модели. Крепление выполняется на несущих конструкциях с шагом не более 1,5 метра.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешена к применению на объектах атомной энергетики
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023) - подтверждает соответствие требованиям законодательства России
• Соответствует ГОСТ Р 50571.15 и IEC 61537 - нормам для кабельных систем в промышленных зонах

Преимущества

• Беззубцовый профиль снижает риск повреждения кабелей при протяжке - особенно важно для чувствительных сигналов и многожильных проводов
• Оцинкованная сталь обеспечивает длительный срок службы даже в условиях влажности и химически активной среды
• Внутренний радиус 500 мм позволяет соблюдать требования к изгибу кабелей без нарушения целостности изоляции
• Открытые бока упрощают проверку состояния кабелей и быстрый ремонт без демонтажа всей системы

Ограничения применения

• Не предназначен для установки в местах с постоянным воздействием открытого пламени или температур выше +70 C
• Не следует использовать в качестве основного несущего элемента - только как компонент системы лотков
• Требует предварительного согласования с проектом при использовании на объектах Росатома - только в рамках утвержденной документации
• Не совместим с лотками других производителей без проверки геометрической совместимости

Примеры использования

• Пересечение трасс в цехе по производству оборудования - когда кабели от нескольких станков должны пересекаться в одной точке
• Участок кабельной трассы на АЭС - где необходима безопасная и сертифицированная система прокладки
• Распределительный пункт подстанции - для коммутации силовых и сигнальных кабелей между различными щитами
• Объекты ЖКХ и метро - где требуется надёжная и легко обслуживаемая система кабельных путей

Практические советы

• Перед монтажом проверьте, что все лотки, соединяемые с этой секцией, имеют одинаковую ширину (300 мм) и тип покрытия
• При протяжке кабелей используйте специальные масла или смазки - они снижают трение и продлевают жизнь изоляции
• Не забудьте закрыть верхнюю часть крышкой, чтобы предотвратить попадание пыли и влаги - особенно на открытом воздухе
• Для объектов Росатома сохраняйте документацию по сертификату - она потребуется при инспекциях
• Артикул lk 1130 r5 fs и OBO BETTERMANN - гарантируют оригинальность и качество; аналоги могут не иметь лицензий и тестирования
