Крестообразная секция 60x200 (RKM 620 FS) | 7027005 OBO Bettermann
Крестообразная секция 60x200 (RKM 620 FS) | 7027005 OBO Bettermann

Товарные предложения:

Секция крестообразная 60х200 RKM 620 FS OBO 702700516.11.20253 шт. 3 351,84 ₽

шт.
от 10 дней
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Сертификаты

Сопутствующие товары

Описание

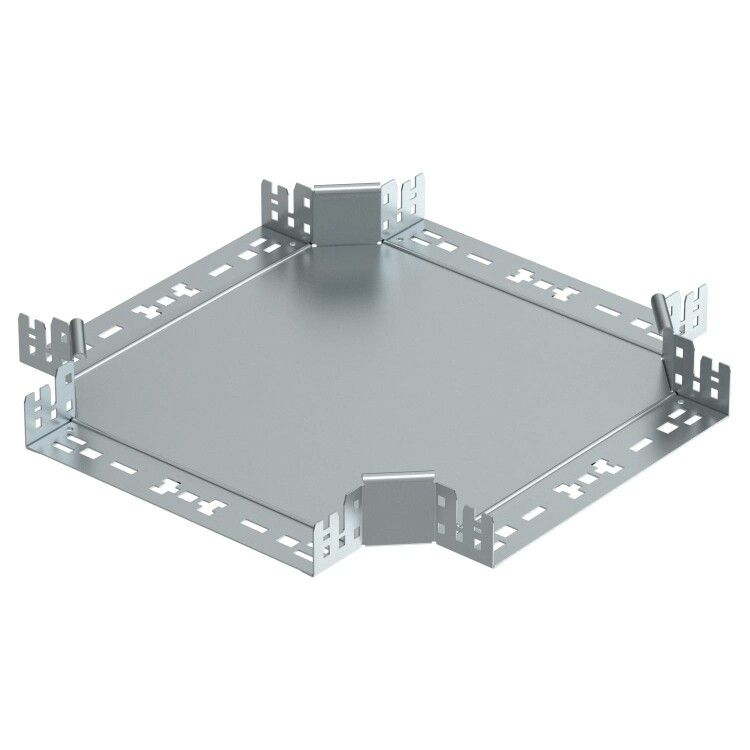

Крестообразная секция 60x200 от OBO BETTERMANN - элемент системы кабельной трассы, предназначенный для организации пересечений кабельных лотков одинаковой высоты. Артикул RKM 620 FS обеспечивает надёжное соединение без дополнительных фиксирующих деталей.

Назначение и область применения

Крестообразная секция 60x200 используется для создания перекрёстков в кабельных трассах, где два лотка проходят друг через друга под углом 90 градусов. Подходит для лотков с высотой бортов 60 мм - таких как серийные металлические лотки OBO BETTERMANN. Применяется на объектах с плотным распределением кабелей: серверные комнаты, промышленные цеха, энергообъекты, транспортные узлы.

Технические характеристики

  • Форма: крестообразная - четыре направления выхода
  • Размеры: ширина 200 мм, высота 60 мм
  • Материал: сталь с оцинкованным покрытием - защищает от коррозии в помещениях с повышенной влажностью
  • Исполнение: с интегрированным соединителем - не требует болтов, хомутов или заклёпок при установке
  • Артикул производителя: RKM 620 FS

Совместимость и монтаж

Крестообразная секция 60x200 совместима исключительно с кабельными лотками высотой 60 мм. Устанавливается путём вставки четырёх сторон лотка внутрь секции до щелчка - система самофиксации гарантирует прочную посадку без люфта. Монтаж выполняется без инструментов: достаточно выровнять лотки и вставить их в секцию. Соединители не допускают случайного выпадения даже при вибрациях.

Безопасность и стандарты

Произведена из стали, соответствующей требованиям EN 10025 и DIN EN ISO 1461 для горячеоцинкованного покрытия. Обеспечивает механическую прочность и долговечность в соответствии с нормами электроустановок IEC 61537.

Преимущества

  • Ускоряет сборку трассы - нет необходимости сверлить или крепить дополнительно
  • Экономит время и материалы - снижает количество комплектующих
  • Обеспечивает герметичный контакт между лотком и секцией - предотвращает провисание кабелей
  • Цинковое покрытие увеличивает срок службы в условиях средней агрессивности окружающей среды

Ограничения применения

  • Не применяется с лотками другой высоты - например, 80 мм или 40 мм
  • Не предназначен для внешних установок без защиты от осадков - хотя оцинковка повышает стойкость, она не заменяет IP-защиту
  • Не рекомендован для нагрузок выше классической массы кабеля - максимальная нагрузка определяется жесткостью самого лотка, а не секции

Примеры использования

  • Пересечение двух основных трасс в серверном помещении - одна трасса идёт вдоль стены, вторая - поперёк
  • Подключение распределительных лотков к главному каналу на производстве
  • Зона обслуживания оборудования с множеством входящих/исходящих кабелей - например, ЧПУ-станки или конвейеры

Практические советы

  • Перед монтажом проверьте, что все лотки имеют точно 60 мм высоты - даже +-2 мм может помешать фиксации
  • Не используйте силовые методы при вставке - если не встаёт легко, проверьте наличие деформаций
  • Для длинных трасс с несколькими пересечениями планируйте расположение заранее - секция 60x200 не регулируется после установки
  • Сочетайте с другими элементами серии RKM 620 FS - такие как уголки и переходники - чтобы сохранить единый стиль и совместимость всей системы

Характеристики

Производитель/Бренд

OBO Bettermann

Артикул

7027005

Ширина

200 mm

Высота

60 mm

Длина

0.4

Вес

1.598

Покрытие

Оцинкованное

Исполнение

С интегрированным соединителем

Тип изделия

Секция

Материал изделия

Сталь

Дополнительная информация

RKM 620 FS
