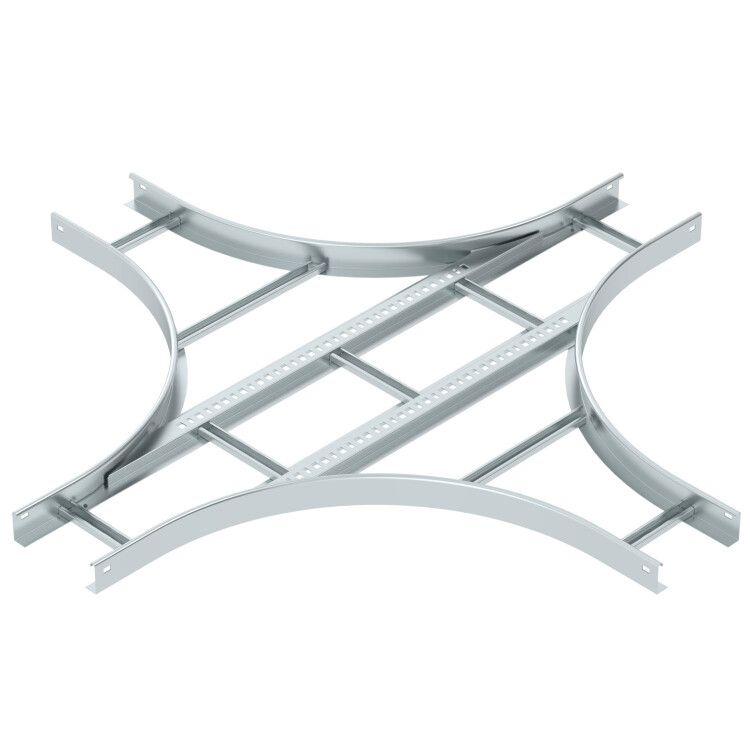

Крестообразная секция 60x200 мм (LK 620 R5 FS) | 6214432 OBO Bettermann

Крестообразная секция 60x200 мм от OBO BETTERMANN - элемент кабельной системы для организации пересечений трасс на уровне, обеспечивает безопасную прокладку кабелей в промышленных объектах с высокими требованиями к надежности. Артикул 6214432 соответствует лицензии Росатома и реестру промышленной продукции РФ.

Назначение и область применения

Крестообразная секция 60x200 мм предназначена для создания перекрёстков в системах кабельных лотков. Она позволяет кабелям переходить друг через друга без перегибов и механических повреждений. Применяется в промышленных зонах: на заводах, АЭС, транспортных узлах, где требуется организовать сложные маршруты кабельных трасс. Подходит для использования внутри помещений и в защищённых наружных условиях.

Технические характеристики

• Форма: крестообразная - четыре направления выхода под прямым углом
• Габариты: ширина 200 мм, высота 60 мм
• Материал: сталь оцинкованная - устойчивость к коррозии, долгий срок службы
• Покрытие: оцинкованное - защита от воздействия влаги и химических сред
• Внутренний радиус изгиба: 500 мм - обеспечивает допустимые радиусы прокладки кабелей без нарушения целостности изоляции
• Тип ступени: беззубцовый профиль - предотвращает повреждение оболочки кабелей при протяжке
• Тип бокового профиля: плоский - удобство соединения с другими элементами лотковой системы
• Цвет: серый - стандартизированная цветовая гамма для промышленного оборудования

Совместимость и монтаж

Крестообразная секция 60x200 мм совместима с лотками OBO BETTERMANN серии с аналогичными габаритами и типом профиля. Монтируется с помощью болтовых соединений или фиксирующих элементов, предусмотренных в системе. Установка требует точного выравнивания по уровню - все четыре ответвления должны находиться в одной горизонтальной плоскости. Для герметизации стыков рекомендуется использовать уплотнители, соответствующие классу защиты IP67.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на объектах атомной энергетики
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023) - подтверждает соответствие требованиям законодательства РФ
• Соответствует нормам ГОСТ Р 50571 и IEC 61537 для кабельных систем в промышленных установках

Преимущества

• Оцинкованная сталь обеспечивает длительную эксплуатацию даже в агрессивных средах
• Беззубцовый профиль снижает риск повреждения кабелей при монтаже и обслуживании
• Увеличенный внутренний радиус 500 мм позволяет прокладывать кабели с жёсткой оболочкой без деформаций
• Плоский боковой профиль упрощает сборку и замену участков трассы
• Поддержка лицензии Росатома расширяет возможности применения на критически важных объектах

Ограничения применения

• Не предназначен для открытого монтажа в условиях постоянного воздействия осадков или прямого солнечного света - требует защиты корпусом или крышей
• Не используется в качестве основного несущего элемента - нагрузка должна передаваться через смежные прямые участки лотка
• Не совместим с лотками других производителей, имеющими отличный шаг крепления или форму профиля
• Не рассчитана на прокладку силовых кабелей свыше 10 кА - проверяйте допустимую плотность заполнения согласно проектным данным

Примеры использования

• Пересечение трасс управления и питания на цеховом конвейере
• Распределение сигналов между контроллерами в центре автоматизации АЭС
• Обход трубопроводов и технологического оборудования в производственном корпусе
• Соединение четырёх направлений кабельных каналов в распределительной камере

Практические советы

• При выборе убедитесь, что посадочные размеры совпадают с существующей системой - ширина 200 мм и высота 60 мм должны точно соответствовать соседним лоткам
• Перед монтажом проверьте чистоту внутренней поверхности - остатки металлической стружки могут повредить изоляцию кабелей
• Для кабелей большого диаметра используйте дополнительные направляющие или ролики при протяжке
• При использовании на объектах Росатома сохраняйте документы о сертификации - они обязательны для аудита
• Не применяйте в качестве переходника между лотками разного типа - всегда используйте официальные комплектующие OBO BETTERMANN
