Крестовина для кабельного лотка ESCA 100х100 мм IEK CLP1X-100-100

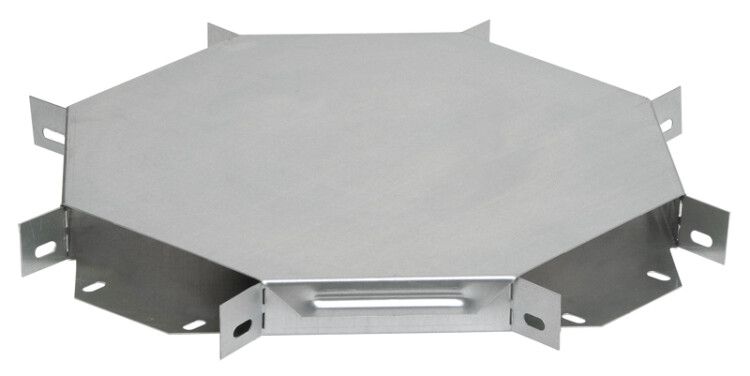

Крестовина 100х100мм IEK (ИЭК) артикул clp1x-100-100 - это стальной элемент для организации Х-образного пересечения кабельных трасс в металлических лотках. Продукт из серии ESCA предназначен для надежного и долговечного монтажа в условиях повышенной влажности, агрессивной среды и широкого диапазона температур.

Назначение и область применения

Крестовина 100х100мм используется для создания четырехстороннего перехода кабельной трассы - когда необходимо организовать пересечение двух лотков под прямым углом. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, на транспорте, в энергообъектах и других местах, где требуется жесткая и защищенная трасса.

Технические характеристики

• Размеры: 100 × 100 мм - внутреннее сечение для прохода кабелей
• Высота: 100 мм - обеспечивает достаточный объем для прокладки кабелей без перегрузки
• Угол соединения: 90 градусов - точное пересечение под прямым углом
• Толщина материала: 0,8 мм - оптимальная прочность при минимальном весе
• Внутренний радиус: 300 мм - предотвращает повреждение изоляции кабелей при прокладке
• Покрытие: оцинковка горячим способом по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчивый к коррозии
• Цвет: 7047 (серый) - соответствует цветовой гамме лотков IEK ESCA
• Тип соединения: болтовое - позволяет легко собирать и разбирать конструкцию
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фиксирующих элементов
• Наличие крышки: да - закрывается герметично, защищает кабели от внешних воздействий
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических зонах
• Срок службы: 20 лет - при условии соблюдения условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным системам

Совместимость и монтаж

Крестовина 100х100мм IEK (ИЭК) совместима с лотками серии ESCA того же размера (100×100 мм). Монтаж выполняется с помощью болтов, входящих в комплект. Установка происходит на прямом участке трассы: крестовина заменяет обычную секцию лотка, после чего к ней подсоединяются четыре направления. Крышка фиксируется на защелках - не требует дополнительных креплений. Для удобства сборки рекомендуется использовать те же болты и гайки, что применялись в основной трассе.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам и аксессуарам. Горячее цинкование по методу Сендзимира гарантирует электроизоляционные свойства поверхности и снижает риск возникновения блуждающих токов. Наличие крышки обеспечивает защиту от попадания посторонних предметов и влаги, что важно для безопасной работы в помещениях с высокой запыленностью или влажностью.

Преимущества

• Оцинкованная сталь - устойчива к коррозии даже в агрессивных средах
• Интегрированный соединитель - экономит время на сборке, минимизирует количество деталей
• Крышка в комплекте - не нужно докупать отдельно, обеспечивает целостность системы
• Соответствие ГОСТ - гарантированная совместимость с другими элементами лотковой системы
• Долгий срок службы - 20 лет без потери функциональности при правильной установке

Ограничения применения

Не предназначена для использования в качестве несущего элемента - не выдерживает механические нагрузки сверх массы кабелей и собственного веса. Не следует применять в средах с постоянным контактом с открытым пламенем или химически активными жидкостями (например, кислотами, щелочами). Также не рекомендуется использовать в условиях частых ударных нагрузок - например, рядом с работающими механизмами без защиты.

Примеры использования

• Пересечение трасс в распределительных пунктах заводов
• Обход препятствий в технологических корпусах
• Подключение кабелей к оборудованию с несколькими входами
• Монтаж в холодильных камерах, на открытых площадках, в подземных коллекторах

Практические советы

• При выборе проверьте, чтобы ширина и глубина лотка точно совпадали с 100×100 мм - иначе возможны зазоры или перекосы
• Учитывайте внутренний радиус 300 мм - не допускайте слишком острых изгибов кабелей внутри крестовины
• После монтажа обязательно закройте крышку - даже если кабели не требуют защиты, это продлевает срок службы всей системы
• При использовании в сырых помещениях дополнительно проверяйте плотность прилегания крышки - можно смазать уплотнительные кромки силиконовым составом
• Закручивайте болты равномерно - перетягивание может деформировать тонкий металл (0,8 мм)
