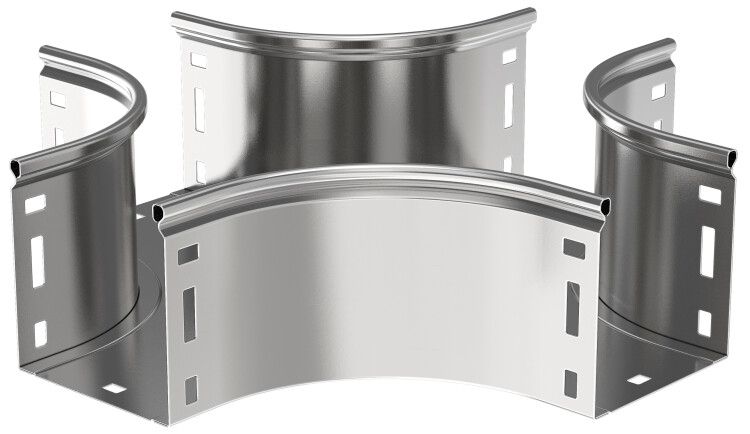

Крестовина плавная тип Г01 ESCA 100х100мм IEK CKR01-0-100-100

Крестовина плавная тип Г01 100х100 мм от IEK (ИЭК) - элемент кабельной системы для организации X-образного пересечения трасс с равными направлениями. Артикул ckr01-0-100-100 предназначен для прокладки силовых и управляющих кабелей в промышленных условиях, где требуется надёжное и долговечное ответвление без острых углов.

Назначение и область применения

Крестовина плавная тип Г01 100х100 мм используется для создания четырёхстороннего перехода кабельной трассы под прямым углом. Подходит для прокладки кабелей в кабельных лотках на производствах, в цехах, на транспорте и в энергообъектах. Применяется там, где необходимо сохранить гибкость маршрута и избежать перегибов проводов. Учитывайте, что крышка в комплект не входит - её нужно докупать отдельно.

Технические характеристики

• Размеры: 100 × 100 мм - ширина и высота кабельного лотка
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный поворот кабеля без повреждений
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузке
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - защищает от коррозии даже в агрессивной среде
• Степень защиты: IP00 - не имеет внешней защиты, применяется внутри закрытых систем
• Диапазон температур: от –50 C до +40 C - работает в холодных и умеренных климатах
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в помещениях и на открытых площадках с контролируемым микроклиматом
• Цвет: RAL 7047 (серый матовый)
• Соответствие: ГОСТ Р 52868-2007
• Исполнение: с соединительным разъёмом в комплекте - позволяет легко фиксировать крестовину к другим элементам лотка

Совместимость и монтаж

Крестовина плавная тип Г01 100х100 мм совместима с другими элементами серии ESCA от IEK, имеющими аналогичные габариты. Монтаж осуществляется путём установки на выступающие кромки лотка с последующей фиксацией через входящий в комплект соединительный разъём. Для герметизации и защиты от внешних воздействий рекомендуется использовать крышку (приобретается отдельно). Не требует сварки - сборка выполняется болтовым соединением или замком.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и безопасность кабельных лотков. Оцинкование по методу Сендзимира гарантирует антикоррозийную стойкость, снижающую риск аварий из-за разрушения металла. Отсутствие степени защиты IP означает, что использование вне закрытых каналов запрещено - попадание влаги, пыли или сторонних предметов может вызвать короткое замыкание.

Преимущества

• Плавный радиус 100 мм предотвращает перегибы и повреждение изоляции кабелей
• Оцинкованная сталь обеспечивает длительную службу без потери прочности
• Фиксирующий разъём в комплекте ускоряет сборку и исключает смещение при нагрузке
• Соответствие ГОСТу гарантирует стандартизированную совместимость с другими изделиями ESCA
• Устойчивость к низким температурам (-50 C) делает возможным применение в неотапливаемых зонах

Ограничения применения

• Не предназначена для открытой прокладки - IP00 не защищает от воды, пыли и механических ударов
• Требует обязательной установки крышки для полноценной работы в условиях повышенной влажности или пыли
• Не подходит для кабелей с большим наружным диаметром - внутреннее пространство рассчитано на стандартные жилы в рамках 100×100 мм
• Запрещён монтаж в местах с постоянным контактом с химически активными жидкостями - хотя цинк устойчив, он не выдерживает кислот и щелочей

Примеры использования

• X-образное пересечение кабелей питания и управления на конвейере в пищевой промышленности
• Переход между двумя параллельными лотками в распределительном щите цеха
• Обход препятствий в технологическом коридоре завода с плотной трассировкой
• Подключение оборудования в холодильных камерах с температурой ниже 0 C

Практические советы

• Проверьте посадочные размеры существующего лотка перед заказом - крестовина должна точно совпадать с шириной и высотой (100×100 мм)
• Для увеличения срока службы используйте крышку RAL 7047 того же производителя - она обеспечит целостность системы
• При монтаже в сырых помещениях обязательно проверьте герметичность всех соединений - даже с оцинковкой влага может проникнуть через зазоры
• Не нагружайте крестовину весом более 10–15 кг на один плечо - материал толщиной 0,8 мм не рассчитан на значительные механические усилия
• Артикул ckr01-0-100-100 от IEK совместим с продукцией других брендов, если они соответствуют ГОСТ Р 52868-2007 - можно комбинировать с аналогами
