Крестовина плавная тип Г01 ESCA 80х400мм IEK CKR01-0-080-400

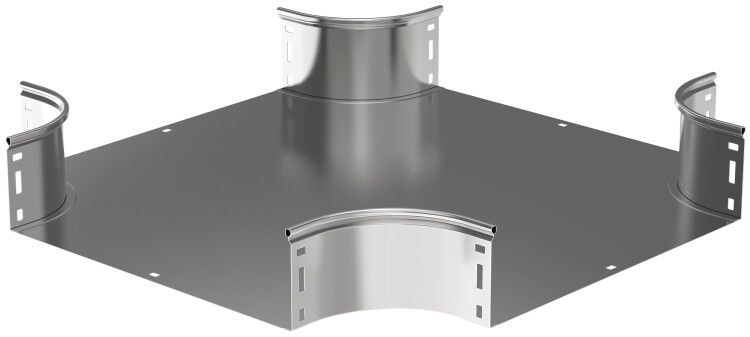

Крестовина плавная тип Г01 80×400 мм от IEK (ИЭК) - элемент кабельного лотка для формирования X-образного перехода между пересекающимися трассами. Артикул ckr01-0-080-400 предназначен для прокладки силовых и управляющих кабелей в промышленных условиях с высокой механической нагрузкой.

Назначение и область применения

Крестовина плавная тип Г01 используется для организации четырёхстороннего ответвления кабельной трассы - когда два лотка пересекаются под прямым углом. Подходит для систем, где требуется сохранить плавный изгиб кабелей без острых поворотов. Применяется на заводах, в энергообъектах, на транспорте, в логистических комплексах и других местах с плотной кабельной сетью.

Технические характеристики

• Размеры: ширина 400 мм, высота 80 мм - соответствует стандартным лоткам того же габарита;
• Внутренний радиус изгиба: 100 мм - обеспечивает безопасную прокладку кабелей без повреждения изоляции;
• Материал: сталь с покрытием по методу Сендзимира - защищает от коррозии даже в агрессивной среде;
• Толщина стенки: 0,8 мм - достаточна для жесткости при установке на опорах и кронштейнах;
• Цвет: светло-серый - совпадает с цветовой гаммой большинства металлических лотков IEK;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает в помещениях и на открытых площадках при температурах от –50 C до +40 C;
• Степень защиты IP00 - не имеет герметичной защиты, применяется только внутри помещений или в закрытых каналах;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химического воздействия;
• Соответствие: ГОСТ Р 52868-2007 - сертифицирован для использования в электроустановках.

Совместимость и монтаж

Крестовина плавная тип Г01 80×400 мм совместима с лотками IEK ESCA той же высоты и ширины. Комплектуется соединительными разъемами - они позволяют надёжно фиксировать её к прямым участкам лотка без сварки. Монтаж выполняется болтовым соединением через предварительно подготовленные отверстия. Для сборки требуются стандартные инструменты: гаечные ключи, отвёртки. Накрывать крышкой нельзя - крышка в комплект не входит, её необходимо заказывать отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующего конструкцию и параметры кабельных лотков. Отсутствие степени защиты IP выше IP00 означает, что использование вне закрытых каналов запрещено - попадание воды, пыли или посторонних предметов может вызвать замыкание. Элемент не рассчитан на контакт с открытыми проводниками - все кабели должны быть полностью уложены внутрь лотка.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при прокладке и последующем обслуживании;
• Оцинкованное по Сендзимиру покрытие гарантирует долгую жизнь без ржавчины, даже при колебаниях влажности;
• Фиксация через заводские соединители исключает необходимость сварочных работ - экономит время и деньги;
• Совместимость с серией ESCA позволяет использовать одинаковые крепления и аксессуары во всей системе.

Ограничения применения

• Не допускается применение в сырых, открыто расположенных зонах - степень защиты IP00 не защищает от влаги и пыли;
• Запрещён монтаж там, где возможен доступ посторонних лиц - отсутствие крышки делает кабели уязвимыми;
• Не рекомендуется для кабелей с малым радиусом изгиба (менее 100 мм) - это может привести к деформации изоляции;
• Подходит только для лотков шириной 400 мм и высотой 80 мм - другие размеры несовместимы.

Примеры использования

• Пересечение двух основных кабельных трасс на производстве - например, питание станков и системы управления;
• Обход оборудования в распределительном щите, где нужен вертикальный и горизонтальный проход;
• Системы автоматизации на складах, где кабеля от датчиков и приводов собираются в одной точке;
• Кабельные маршруты в теплицах, холодильных камерах - при условии, что весь маршрут находится в закрытом коробе.

Практические советы

• Перед монтажом проверьте, чтобы внутренние поверхности лотка были свободны от заусенец - особенно важно после резки;
• Используйте только оригинальные соединительные разъемы от IEK - сторонние детали могут не обеспечивать должной жесткости;
• Если планируете частые работы с кабелями, сразу закажите крышку отдельно - она продлевает срок службы и повышает безопасность;
• При использовании в условиях повышенной вибрации дополнительно затяните крепления и используйте контргайки;
• Не забудьте, что этот элемент - только часть системы; он не заменяет лоток, а лишь соединяет его части.
