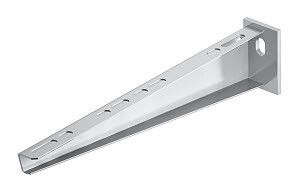

Кронштейн 210мм (AW 15 21 A2) | 6421024 OBO Bettermann AW VA4301

Кронштейн 210мм, AW 15 21 A2, VA4301 — это прочный настенный и опорный кронштейн из нержавеющей стали, предназначенный для надёжного крепления кабельных лотков в условиях агрессивной среды. Бренд OBO BETTERMANN обеспечивает соответствие требованиям ГОСТ и долгий срок службы, что делает этот кронштейн подходящим для промышленных объектов с высокими требованиями к безопасности и устойчивости.

Назначение и область применения

Кронштейн 210мм, AW 15 21 A2, VA4301 предназначен для крепления кабельных лотков шириной до 200 мм. Подходит для установки на стены и опорные конструкции. Применяется там, где важны устойчивость к коррозии, повышенная механическая нагрузка и длительный срок эксплуатации — например, на производствах с химическими испарениями, в тоннелях, на тепловых станциях, в холодильных камерах и других местах с высокой влажностью, конденсацией или загрязнённостью воздуха.

Технические характеристики

• Несущая способность: 1,5 кН (эквивалентно около 150 кг)
• Материал: нержавеющая сталь 304 (российский аналог — 08Х18Н10)
• Ширина лотка: 200 мм
• Угол крепления: 90°
• Тип: настенный и опорный, сварной
• Обработка поверхности: травлёная
• Защитное покрытие: необработанное (не требует дополнительной антикоррозийной защиты)
• Огнестойкость: соответствует классам E45–E90 по ГОСТ Р 53316-2009 (зависит от типа кабеля)
• Рабочая температура: от –70 °C до +45 °C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Сейсмостойкость: выдерживает нагрузки до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 95 лет

Совместимость и монтаж

Кронштейн 210мм, AW 15 21 A2, VA4301 совместим с лотками шириной до 200 мм. Для крепления лотка используются отверстия под болты М6. Крепление самого кронштейна к стене или опоре осуществляется через отверстия под болты М10. Предусмотрена возможность одинарного анкерного или болтового крепления. Рекомендуется использовать анкеры и болты из нержавеющей стали того же класса, чтобы избежать гальванической коррозии. Перед монтажом проверьте несущую способность основания — кронштейн рассчитан на нагрузку до 1,5 кН, но эффективность зависит от качества крепления к стене.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для кабельных систем с нагрузкой до 150 кг)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009 (классы E45–E90)
• Сейсмостойкость сертифицирована по ГОСТ Р 17516.1-90 (до 9 баллов)
• Климатическое исполнение УХЛ-1 — допускает работу в суровых климатических зонах

Преимущества

• Высокая коррозионная стойкость благодаря материалу из нержавеющей стали 304 — не нуждается в окраске или дополнительном покрытии
• Травлёная поверхность снижает риск скольжения и повышает адгезию при сборке
• Поддерживает огнестойкость до 90 минут — безопасен для кабельных трасс в зонах с повышенными требованиями к пожарной защите
• Сейсмостойкость позволяет применять в регионах с активной сейсмической деятельностью
• Длительный срок службы — экономически выгодно для проектов с минимальным обслуживанием

Ограничения применения

Кронштейн 210мм, AW 15 21 A2, VA4301 не предназначен для крепления лотков шириной более 200 мм — превышение ширины нарушает распределение нагрузки. Также не рекомендуется использовать в контакте с соляными растворами при постоянном погружении — хотя сталь 304 устойчива к большинству агрессивных сред, длительное воздействие морской воды может вызвать точечную коррозию. Не применяйте с алюминиевыми крепёжными элементами — возможна гальваническая коррозия.

Примеры использования

• Кабельные трассы в цехах химического производства
• Электрооборудование в холодильных комплексах и мясопереработках
• Тоннели метро и железнодорожные станции с высокой влажностью
• Атомные станции и энергообъекты с требованиями к огнестойкости
• Здания в северных регионах России с экстремально низкими зимними температурами

Практические советы

• Перед монтажом проверьте глубину и качество сверления отверстий под М10 — недостаточно плотное крепление снижает несущую способность
• Используйте только болты и анкеры из нержавеющей стали — другие материалы могут вызвать коррозию в месте соединения
• При установке нескольких кронштейнов соблюдайте равномерный шаг — максимальное расстояние между креплениями не должно превышать 1,5 метра при максимальной нагрузке
• Для лотков с большим весом кабелей (близко к пределу 150 кг) увеличьте количество кронштейнов или используйте двойное крепление
• Кронштейн AW 15 21 VA4301 можно комбинировать с другими изделиями серии AW 15 — они имеют одинаковые параметры крепления и совместимы по размерам
