Кронштейн 410 мм (AW 15 41 A4) | 6392032 OBO Bettermann AW VA4571

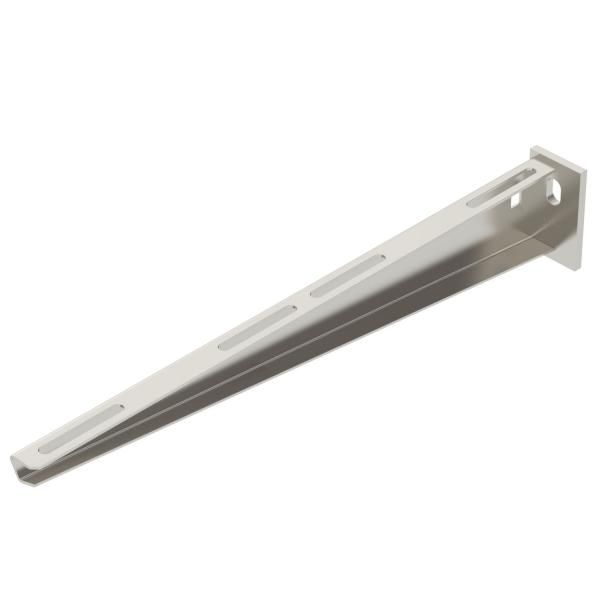

Кронштейн 410 мм (AW 15 41 A4) от OBO BETTERMANN - прочный настенный и опорный кронштейн из нержавеющей стали 316 Ti, предназначенный для надёжного крепления кабельных лотков и трубопроводов в агрессивных условиях. Артикул AW 15 41 VA4571 обеспечивает долгий срок службы даже в химических и прибрежных зонах.

Назначение и область применения

Кронштейн 410 мм (AW 15 41 A4) используется для крепления кабельных лотков, каналов и других элементов электроустановок на вертикальных поверхностях или опорах. Подходит для установки в производственных цехах, химических объектах, на промышленных площадках с повышенной влажностью и низкой солевой нагрузкой у морского побережья. Применяется там, где требуется высокая коррозионная стойкость и длительная эксплуатация без замены.

Технические характеристики

• Несущая способность: 1,5 кН (эквивалентно около 150 кг)
• Материал: нержавеющая сталь 316 Ti (российский аналог - 10Х17Н13М2Т)
• Длина: 410 мм
• Угол между плоскостями: 90°
• Тип исполнения: настенный и опорный
• Защитное покрытие: необработанная поверхность - без лака, краски или гальванизации
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления к стене/опоре: под болты М10
• Рабочая температура: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки)
• Срок службы: не менее 140 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн 410 мм (AW 15 41 A4) совместим с большинством кабельных лотков, имеющих стандартную перфорацию под М6. Для монтажа используются болты М10, которые крепятся к бетонным, каменным или металлическим основаниям через предварительно просверленные отверстия. Кронштейн сварной - жёсткая конструкция без подвижных частей. Устанавливается горизонтально или вертикально в зависимости от требуемой ориентации лотка. Обязательно проверьте посадочные отверстия перед монтажом - они должны соответствовать диаметру используемых крепёжных элементов.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (нагрузки до 150 кг)
• Сейсмостойкость по ГОСТ Р 17516.1-90 (класс 9 баллов)
• Огнестойкость по ГОСТ Р 53316-2009 (E45–E90)
• Климатическое исполнение УХЛ-1 - допускает работу в холодных и влажных условиях

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали 316 Ti - идеально для агрессивных сред
• Отсутствие защитного покрытия исключает риск его повреждения при монтаже или эксплуатации
• Длительный срок службы - более 140 лет снижает затраты на обслуживание
• Сейсмостойкость позволяет использовать в регионах с активной тектоникой
• Готовый к монтажу дизайн - не требует доработки или дополнительной обработки

Ограничения применения

• Не предназначен для крепления тяжёлых конструкций выше 150 кг - превышение нагрузки недопустимо
• Не рекомендован для мест с постоянным контактом с морской водой или высокой солевой нагрузкой - материал выдерживает лишь низкую солевую агрессию
• Не имеет антикоррозийного покрытия - при механическом повреждении поверхности возможна локальная коррозия, хотя сама сталь сохраняет устойчивость
• Требует точного подбора крепёжа - использование болтов меньшего диаметра (менее М10) снижает несущую способность

Примеры использования

• Крепление кабельных лотков в цехах химического производства
• Фиксация проводов и кабелей на стенах насосных станций в прибрежных районах
• Подвеска трубопроводов в системах вентиляции и кондиционирования в холодильных комплексах
• Электроустановки в сейсмоопасных зонах - например, на заводах в Сибири или на Дальнем Востоке

Практические советы

• При монтаже используйте болты М10 с шайбами и гайками, соответствующими классу прочности 8.8 или выше
• Проверьте глубину сверления отверстий в основе - она должна позволить полностью войти крепёжу без выпирания
• Не применяйте этот кронштейн в качестве опоры для оборудования - он рассчитан только на кабельные системы
• При работе в условиях низких температур (ниже –40 C) избегайте ударных нагрузок - металл становится более хрупким
• Артикул AW 15 41 VA4571 - единственный официальный номер для заказа; другие варианты могут отличаться по размерам или материалу
